阻气性层叠体的制造方法、阻气性层叠体、包装膜、包装容器以及包装产品与流程

本公开涉及阻气性层叠体的制造方法、阻气性层叠体、包装膜、包装容器以及包装产品。

背景技术：

1、在用于食品、药品等的包装的包装袋等包装容器中，为了抑制内容物的变质、腐败等并保持它们的功能和性质，要求阻断水蒸气、氧、其他的使内容物变质的气体进入的阻气性。因此，以往，在这些包装袋中使用阻气性层叠体。

2、阻气性层叠体通常依次具备基材层、金属氧化物层以及阻气性被覆层，阻气性被覆层是通过在金属氧化物层上涂布可赋予阻气性功能的阻气性被覆层形成用组合物并使其固化而形成的。

3、例如，在下述专利文献1中公开了依次具备阻隔涂层、无机氧化物蒸镀层、以及基材层的阻隔膜，阻隔涂层是通过在涂布阻气性组合物(阻隔涂布液)后在140℃～200℃的高温下加热/干燥而形成的。

4、现有技术文献

5、专利文献

6、专利文献1：日本特开2021-041620号公报

技术实现思路

1、发明所要解决的课题

2、然而，当通过上述专利文献1中记载的方法制作阻隔膜时，在基材层中容易产生褶皱，另外，由于施加外力，裂纹倾向于容易进入阻隔涂层。这样的阻隔膜在外观和阻隔性能上具有改善的余地。

3、本公开是鉴于上述情况而完成的，目的在于提供一种能够制造外观和阻隔性能良好的阻气性层叠体的阻气性层叠体制造方法。本公开的目的还在于提供阻气性层叠体、包装膜、包装容器以及包装产品。

4、用于解决课题的手段

5、本公开的一个方面提供一种制造方法，其为阻气性层叠体的制造方法，包括：通过真空成膜法在由聚丙烯树脂或聚酯树脂构成的基材层上形成金属氧化物层的工序；在金属氧化物层上涂布阻气性被覆层形成用组合物以形成涂膜的工序；利用红外线对涂膜进行预加热的工序；以及通过在50～120℃的气氛下加热被红外线预加热后的涂膜以使其固化而形成阻气性被覆层的工序，阻气性被覆层形成用组合物包含选自由烷氧基硅烷及其水解产物组成的组中的至少一者、和水溶性高分子。

6、根据上述制造方法，在形成阻气性被覆层时，可以在不对整个层叠体施加现有技术那样程度的高热的情况下均匀地使阻气性被覆层固化。由此，可以抑制基材层中的褶皱的产生，并且也可以抑制仅阻气性被覆层的表面变得过硬。因此，可以制造外观和阻隔性能良好的阻气性层叠体。

7、在本公开的制造方法的一个方式中，阻气性被覆层形成用组合物还可以包含硅烷偶联剂。由此，能够进一步提高阻气性被覆层与金属氧化物层的密合性，容易抑制阻气性层叠体的层内剥离。

8、本公开的一个方面提供一种阻气性层叠体，依次具备由聚丙烯树脂或聚酯树脂构成的基材层、金属氧化物层以及阻气性被覆层，在利用纳米压痕法的测定中，阻气性被覆层的表面硬度为0.15gpa以上且小于1.10gpa。

9、这样的阻气性层叠体是通过上述制造方法制造的，可以认为是抑制了在基材层中的褶皱的产生、且具有耐裂纹性优异的阻气性被覆层的、外观和阻隔性能良好的阻气性层叠体。

10、在本公开的阻气性层叠体的一个方式中，阻气性被覆层的复合弹性模量可以为11gpa以下。在这种情况下，可以认为阻气性层叠体具有优异的耐虐待性。

11、在本公开的阻气性层叠体的一个方式中，阻气性层叠体还可以在基材层与金属氧化物层之间具备锚固涂层。在这种情况下，与基材层表面的平滑性相比，锚固涂层的表面的平滑性更提高了。因此，能够使金属氧化物层的厚度均匀，可以进一步提高阻气性层叠体的阻气性。

12、在本公开的阻气性层叠体的一个方式中，金属氧化物层可以含有氧化铝和氧化硅中的至少任一者。由此，可以进一步提高阻气性。

13、本公开的一个方面提供一种包装膜，其具备上述阻气性层叠体和密封层。由于该包装膜具备上述阻气性层叠体，因此可以认为是外观和阻隔性能良好的膜。

14、本公开的一个方面提供一种包装容器，其具备上述包装膜。由于该包装容器具备上述包装膜，因此可以认为是外观和阻隔性能良好的容器。

15、本公开的一个方面提供一种包装产品，其具备上述包装容器和填充在上述包装容器内的内容物。由于该包装产品具备外观和阻隔性能良好的上述包装容器，因此内容物的视认性优异，另外可以长期抑制由氧的侵入引起的内容物品质降低。

16、发明的效果

17、根据本公开，可以抑制基材层中的褶皱的产生、并且形成耐裂纹性优异的阻气性被覆层。即，根据本公开，可以提供一种能够制造外观和阻隔性能良好的阻气性层叠体的阻气性层叠体制造方法。另外，根据本公开，可以提供阻气性层叠体、包装膜、包装容器及包装产品。

1.一种阻气性层叠体的制造方法，包括：

2.根据权利要求1所述的制造方法，其中，

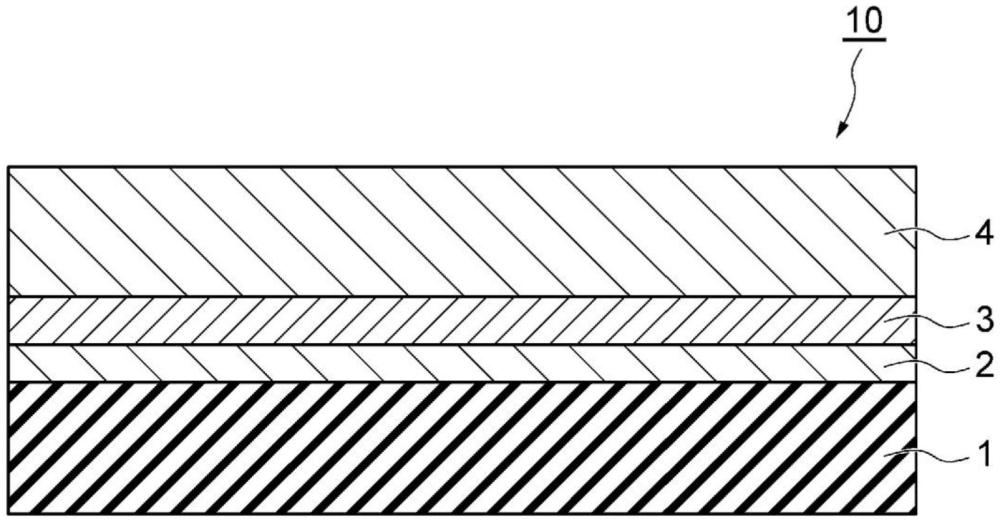

3.一种阻气性层叠体，依次具备：由聚丙烯树脂或聚酯树脂构成的基材层、金属氧化物层、以及阻气性被覆层，

4.根据权利要求3所述的阻气性层叠体，其中，

5.根据权利要求3所述的阻气性层叠体，其中，

6.根据权利要求3所述的阻气性层叠体，其中，

7.一种包装膜，具备权利要求3至6中任一项所述的阻气性层叠体、和密封层。

8.一种包装容器，具备权利要求7所述的包装膜。

9.一种包装产品，具备权利要求8所述的包装容器、和填充在所述包装容器内的内容物。
