一种电力杆塔防坠落保护装置的制作方法

本发明涉及防护装置，具体涉及一种电力杆塔防坠落保护装置。

背景技术：

1、电力杆塔是电力工程建设过程中用于对缆线进行承载导向的设施，而其在进行使用时，由于其具有高压的危险，一般会用到相应的防护装置进行使用。随着国家大力发展电力技术的同时，新型的电力设备越来越多的投入到输变电线路上，但是由于环境、天气与设备自身缺陷所局限，大多数的输变电设备在使用过程中多需要更换或者维修，以此来保证输变电线路的畅通，防坠落装置是应用于高空作业过程的一种安全保护设备，它是通过固定在输电线路杆塔、变电构架、龙门架等钢结构和高处建筑上来实现对输电线路进行防坠落保护。

2、现有的一些防护装置在使用时无法有效防护输电线坠落，当输电线老化断裂后发生坠落的情况，无论断裂的输电线掉落在地面上还是悬挂在半空中，都会对其周围的建筑物及人员产生潜在的危险，存在局限性；另外，大多数保护装置只适用于一种尺寸的电线杆，当电线杆的尺寸不同时，需要对其匹配不同规格的防护装置，不具有实用性。

3、因此，本发明提供一种电力杆塔防坠落保护装置，以解决上述问题。

技术实现思路

1、针对上述情况，为克服现有技术之缺陷，本发明提供一种电力杆塔防坠落保护装置，以解决上述的无法对断裂输电线进行有效防坠落保护以对周围环境造成潜在危险及无法适用于多种规格的电线杆的问题。

2、为了实现上述目的，本发明采取的技术方案为：

3、一种电力杆塔防坠落保护装置，包括套环，所述套环用于套设在电线杆的外部，且所述套环设置有两个；在两个所述套环的内部均开设有空腔；在两个所述空腔中分别安装有紧固驱动组件；在每组所述紧固驱动组件的一侧均安装有紧固组件；同侧的三组所述紧固组件贯穿其对应的所述套环并连接有紧固弧形板；在每个所述套环的上端面固定安装有支撑架；在所述支撑架上固定安装有底板；在所述底板的前、后两端分别固定且竖直安装有支撑板；贯穿两个所述支撑板安装有电线固定驱动组件；在所述底板上且位于两个所述支撑板之间安装有多组调节组件；在每组所述调节组件上安装有电线固定组件；在所述底板上且位于所述调节组件的外侧安装有多组电线收卷组件，且所述电线收卷组件与所述调节组件一一对应；在所述底板上与每组电线收卷组件对应的位置固定安装有压力传感器。

4、优选的，每个所述空腔中安装有三组紧固驱动组件；每组所述紧固驱动组件包括贯穿套环底部安装的紧固驱动轴；在所述紧固驱动轴上固定安装有紧固驱动齿轮；在中间的所述紧固驱动轴的上端固定安装有紧固驱动轮a和紧固驱动轮b；在右侧的所述紧固驱动轴的上端与所述紧固驱动轮a相对应的位置固定安装有紧固驱动轮c；在左侧的所述紧固驱动轴的上端与所述紧固驱动轮b相对应的位置固定安装有紧固驱动轮d；在所述紧固驱动轮a和紧固驱动轮c外套设有紧固驱动同步带a；在所述紧固驱动轮b和紧固驱动轮d外套设有紧固驱动同步带b；在其中一个所述紧固驱动轴的底部固定安装有紧固驱动电机。

5、优选的，在每个所述空腔中安装有三组紧固组件；每组所述紧固组件包括在所述套环的侧壁上开设的导向孔；在所述导向孔中贯穿安装有紧固杆；三个所述紧固杆的内端延伸至所述套环的内侧固定连接有紧固弧形板；在三个所述紧固杆的外端固定安装有紧固挡板；在所述紧固杆靠近所述紧固驱动齿轮的一侧固定安装有紧固齿条；所述紧固齿条与其相对应的紧固驱动齿轮相啮合；在所述紧固杆上套设有紧固弹簧；所述紧固弹簧的两端分别与所述紧固挡板和套环的外侧壁固定连接。

6、优选的，所述电线固定驱动组件包括贯穿两个所述支撑板转动安装的电线固定驱动轴；在所述电线固定驱动轴上固定安装有多个电线固定驱动齿轮；在所述电线固定驱动轴的左端安装有电线固定驱动电机；在所述电线固定驱动轴的右端固定安装有驱动轴挡板。

7、优选的，所述调节组件与所述电线固定驱动齿轮一一对应；每组所述调节组件包括在所述底板上开设的两个调节滑槽孔；两个所述调节滑槽孔位于所述电线固定驱动齿轮的两侧；在每个所述调节滑槽孔中滑动安装有调节滑条；在所述调节滑条的一侧固定安装有调节齿条；两个所述调节齿条啮合安装在所述电线驱动齿轮的两侧；在所述调节齿条的底部固定安装有调节挡板。

8、优选的，每组所述电线固定组件包括固定安装在两个调节齿条上端的安装板；在两个所述安装板相对的一侧分别固定安装有连接杆；在两个所述连接杆的另一端固定安装有弧形固定板；且两个所述弧形固定板的开口相对设置。

9、优选的，所述电线收卷组件包括贯穿所述底板安装的电线收卷轴；在所述电线收卷轴上固定安装有电线收卷轮；在所述电线收卷轴的下端安装有电线收卷电机；所述电线收卷轴的个数与所述电线固定驱动齿轮的个数一致。

10、优选的，所述压力传感器固定安装在所述底板的上端面外侧；且每个所述压力传感器与每个所述电线收卷轮相对应；在所述压力传感器上固定安装有电线导槽。

11、优选的，在两个所述套环的左、右两侧均固定安装有连接板；在所述连接板上开设有螺纹孔；在所述螺纹孔中螺纹安装有套环螺钉；两个所述套环通过所述套环螺钉固定连接。

12、优选的，相邻的两个所述电线固定驱动齿轮之间的间距相等；且每个所述电线固定驱动齿轮均设置有与之相对应的调节组件、电线固定组件和电线收卷组件。

13、本发明的有益效果为：

14、1、本发明通过设置紧固驱动组件和紧固组件；并通过紧固驱动组件调节两个紧固弧形板之间的距离，使其能够对电线杆进行抱紧，从而实现将装置固定在电线杆上，且当需要将装置用于不同规格的电线杆时，只需调节两个紧固弧形板之间的距离，实用性较强。

15、2、本发明通过设置电线收卷组件和压力传感器，当电线发生断裂时，断裂处会下垂至地面或悬在空中，输电线在电线导槽中下坠使压力传感器13感受到压力，然后受压力传感器控制的电线收卷电机及时对断裂的输电线进行收卷，当电线收卷完后，当压力传感器不能感受到压力，电线收卷电机即可停止运转。

16、3、本发明通过设置电线固定组件，通过对两个弧形固定板之间的距离进行调节，从而对输电线进行固定，防止输电线因根源处固定不牢固而发生断裂。

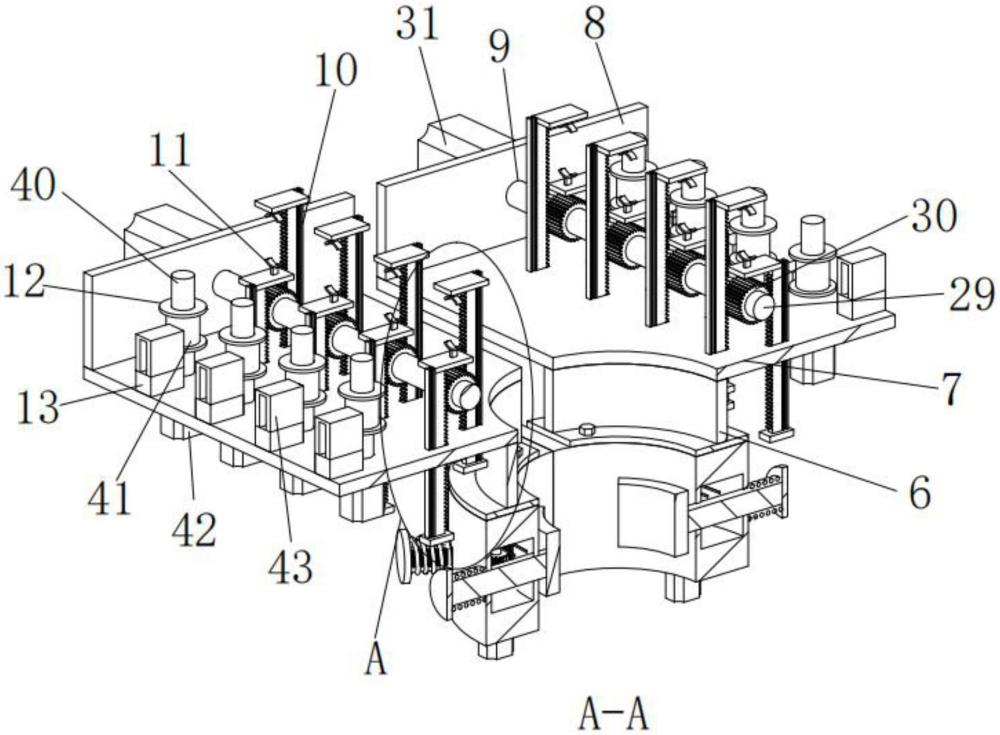

1.一种电力杆塔防坠落保护装置，包括套环(1)，其特征在于，所述套环(1)用于套设在电线杆的外部，且所述套环(1)设置有两个；在两个所述套环(1)的内部均开设有空腔(2)；在两个所述空腔(2)中分别安装有紧固驱动组件(3)；在每组所述紧固驱动组件(3)的一侧均安装有紧固组件(4)；同侧的所述紧固组件(4)贯穿其对应的所述套环(1)并连接有紧固弧形板(5)；在每个所述套环(1)的上端面固定安装有支撑架(6)；在所述支撑架(6)上固定安装有底板(7)；在所述底板(7)的前、后两端分别固定且竖直安装有支撑板(8)；贯穿两个所述支撑板(8)安装有电线固定驱动组件(9)；在所述底板(7)上且位于两个所述支撑板(8)之间安装有多组调节组件(10)；在每组所述调节组件(10)上安装有电线固定组件(11)；在所述底板(7)上且位于所述调节组件(10)的外侧安装有多组电线收卷组件(12)，且所述电线收卷组件(12)与所述调节组件(10)一一对应；在所述底板(7)上与每组电线收卷组件(12)对应的位置固定安装有压力传感器(13)。

2.根据权利要求1所述的一种电力杆塔防坠落保护装置，其特征在于，每个所述空腔(2)中安装有三组紧固驱动组件(3)；每组所述紧固驱动组件(3)包括贯穿套环(1)的底部安装的紧固驱动轴(14)；在所述紧固驱动轴(14)上固定安装有紧固驱动齿轮(15)；在中间的所述紧固驱动轴(14)的上端固定安装有紧固驱动轮a(16)和紧固驱动轮b(17)；在右侧的所述紧固驱动轴(14)的上端与所述紧固驱动轮a(16)相对应的位置固定安装有紧固驱动轮c(18)；在左侧的所述紧固驱动轴(14)的上端与所述紧固驱动轮b(17)相对应的位置固定安装有紧固驱动轮d(19)；在所述紧固驱动轮a(16)和紧固驱动轮c(18)外套设有紧固驱动同步带a(20)；在所述紧固驱动轮b(17)和紧固驱动轮d(19)外套设有紧固驱动同步带b(21)；在其中一个所述紧固驱动轴(14)的底部固定安装有紧固驱动电机(22)。

3.根据权利要求2所述的一种电力杆塔防坠落保护装置，其特征在于，在每个所述空腔(2)中安装有三组紧固组件(4)；每组所述紧固组件(4)包括在所述套环(1)的侧壁上开设的导向孔(23)；在所述导向孔(23)中贯穿安装有紧固杆(24)；三个所述紧固杆(24)的内端延伸至所述套环(1)的内侧固定连接有紧固弧形板(5)；在三个所述紧固杆(24)的外端固定安装有紧固挡板(26)；在所述紧固杆(24)靠近所述紧固驱动齿轮(15)的一侧固定安装有紧固齿条(27)；所述紧固齿条(27)与其相对应的紧固驱动齿轮(15)相啮合；在所述紧固杆(24)上套设有紧固弹簧(28)；所述紧固弹簧(28)的两端分别与所述紧固挡板(26)和套环(1)的外侧壁固定连接。

4.根据权利要求3所述的一种电力杆塔防坠落保护装置，其特征在于，所述电线固定驱动组件(9)包括贯穿两个所述支撑板(8)转动安装的电线固定驱动轴(29)；在所述电线固定驱动轴(29)上固定安装有多个电线固定驱动齿轮(30)；在所述电线固定驱动轴(29)的左端安装有电线固定驱动电机(31)；在所述电线固定驱动轴(29)的右端固定安装有驱动轴挡板(32)。

5.根据权利要求4所述的一种电力杆塔防坠落保护装置，其特征在于，所述调节组件(10)与所述电线固定驱动齿轮(30)一一对应；每组所述调节组件(10)包括在所述底板(7)上开设的两个调节滑槽孔(33)；两个所述调节滑槽孔(33)位于所述电线固定驱动齿轮(30)的两侧；在每个所述调节滑槽孔(33)中滑动安装有调节滑条(34)；在所述调节滑条(34)的一侧固定安装有调节齿条(35)；两个所述调节齿条(35)啮合安装在所述电线固定驱动齿轮(30)的两侧；在所述调节齿条(35)的底部固定安装有调节挡板(36)。

6.根据权利要求1所述的一种电力杆塔防坠落保护装置，其特征在于，每组所述电线固定组件(11)包括固定安装在两个调节齿条(35)上端的安装板(37)；在两个所述安装板(37)相对的一侧分别固定安装有连接杆(38)；在两个所述连接杆(38)的另一端固定安装有弧形固定板(39)；且两个所述弧形固定板(39)的开口相对设置。

7.根据权利要求4所述的一种电力杆塔防坠落保护装置，其特征在于，每组所述电线收卷组件(12)包括贯穿所述底板(7)安装的电线收卷轴(40)；在所述电线收卷轴(40)上固定安装有电线收卷轮(41)；在所述电线收卷轴(40)的下端安装有电线收卷电机(42)；所述电线收卷轴(40)的个数与所述电线固定驱动齿轮(30)的个数一致。

8.根据权利要求7所述的一种电力杆塔防坠落保护装置，其特征在于，所述压力传感器(13)固定安装在所述底板(7)的上端面外侧；且每个所述压力传感器(13)与每个所述电线收卷轮(41)相对应；在所述压力传感器(13)上固定安装有电线导槽(43)。

9.根据权利要求1所述的一种电力杆塔防坠落保护装置，其特征在于，在两个所述套环(1)的左、右两侧均固定安装有连接板(44)；在所述连接板(44)上开设有螺纹孔(45)；在所述螺纹孔(45)中螺纹安装有套环螺钉(46)；两个所述套环(1)通过所述套环螺钉(46)固定连接。

10.根据权利要求4所述的一种电力杆塔防坠落保护装置，其特征在于，相邻的两个所述电线固定驱动齿轮(30)之间的间距相等；且每个所述电线固定驱动齿轮(30)均设置有与之相对应的调节组件(10)、电线固定组件(11)和电线收卷组件(12)。
