一种支撑性好的灭火器支架的制作方法

本技术涉及消防，具体是一种支撑性好的灭火器支架。

背景技术：

1、灭火器在任何一处场所内，都是必备的应急用品，在摆放灭火器时，通常会用到支架加以固定，从而确保灭火器的稳固和易于取用，灭火器支架可以将灭火器固定在特定位置，防止其倾倒或滑动，保持灭火器的垂直状态，以便在紧急情况下快速使用，它可以保护灭火器免受外部冲击和碰撞，减少灭火器的损坏风险，延长其使用寿命。

2、现有的灭火器支架在长时间存放后，支架内端会出现潮湿的现象，对灭火器罐体带来一定的影响，时间久了会出现腐蚀的现象，时间过长可能会构对灭火器罐体产生一定的安全隐患。

3、因此，有必要提供一种支撑性好的灭火器支架解决上述技术问题。

技术实现思路

1、本实用新型的目的在于提供一种支撑性好的灭火器支架，具有使得灭火器罐体保持干燥的效果。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种支撑性好的灭火器支架，包括安装台，所述安装台的上方设置有第一固定圈，所述第一固定圈的底部固定安装有两个连接板，所述第一固定圈的底部设置有两个铁丝网，所述铁丝网固定安装在两个所述连接板之间，两个所述连接板的底部固定连接有第二固定圈，所述第二固定圈的底部固定安装有安装圈，所述安装圈上固定安装有防护网，所述安装台顶部的两侧固定安装有支撑架，所述支撑架一侧的顶部固定安装有连接杆，所述第一固定圈的两侧分别与两个所述连接杆的一端固定连接，所述安装台上设置有安装孔，所述安装孔内固定安装有风扇，所述风扇位于所述防护网的下方，所述安装台的底部固定安装有多个连接块，所述连接块的底部固定连接有底座，所述底座的底部固定安装有多个支撑柱。

3、通过采用上述技术方案，使得支架的支撑性较好，能够使灭火器罐体存放在干燥的空间，减少安全隐患的发生。

4、本实用新型的进一步设置为：所述支撑柱的一侧设置有移动机构，所述移动机构包括安装座，所述安装座的一侧与所述支撑柱的一侧固定连接，所述支撑柱上设置有滑槽，所述滑槽内滑动安装有滑块，所述滑槽内设置有调节机构，所述滑块的一侧固定安装有安装块，所述安装块上固定安装有万向轮。

5、通过采用上述技术方案，便于搬运支架。

6、本实用新型的进一步设置为：所述调节机构包括螺杆，所述螺杆设置在所述滑槽内，所述螺杆贯穿所述滑块，所述滑块与所述螺杆螺纹连接，所述安装座的顶端固定安装有旋钮，所述旋钮与所述螺杆的一端固定连接。

7、通过采用上述技术方案，便于根据实际情况对万向轮的高度进行调节。

8、本实用新型的进一步设置为：其中一个所述支撑架一侧的底部设置有接线孔。

9、通过采用上述技术方案，便于收纳连接线。

10、本实用新型的进一步设置为：所述第一固定圈的顶部固定安装有第三固定圈，所述第三固定圈上固定安装有两个第一橡胶垫，所述第二固定圈上固定安装有两个第二橡胶垫。

11、通过采用上述技术方案，保证了灭火器放置时的稳定性。

12、本实用新型的进一步设置为：所述支撑柱一侧的顶部固定安装有拉环。

13、通过采用上述技术方案，便于对支架进行移动。

14、综上所述，本实用新型具有以下有益效果：使得支架的支撑性较好，能够使灭火器罐体存放在干燥的空间，减少安全隐患的发生，通过设置移动机构，便于搬运支架，通过设置调节机构，便于根据实际情况对万向轮的高度进行调节，通过设置接线孔，便于收纳连接线，通过设置第一橡胶垫和第二橡胶垫，保证了灭火器放置时的稳定性，通过设设置拉环，便于对支架进行移动。

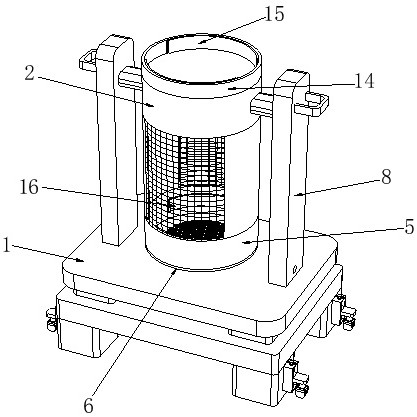

1.一种支撑性好的灭火器支架，包括安装台(1)，其特征在于：所述安装台(1)的上方设置有第一固定圈(2)，所述第一固定圈(2)的底部固定安装有两个连接板(3)，所述第一固定圈(2)的底部设置有两个铁丝网(4)，所述铁丝网(4)固定安装在两个所述连接板(3)之间，两个所述连接板(3)的底部固定连接有第二固定圈(5)，所述第二固定圈(5)的底部固定安装有安装圈(6)，所述安装圈(6)上固定安装有防护网(7)，所述安装台(1)顶部的两侧固定安装有支撑架(8)，所述支撑架(8)一侧的顶部固定安装有连接杆(9)，所述第一固定圈(2)的两侧分别与两个所述连接杆(9)的一端固定连接，所述安装台(1)上设置有安装孔(26)，所述安装孔(26)内固定安装有风扇(10)，所述风扇(10)位于所述防护网(7)的下方，所述安装台(1)的底部固定安装有多个连接块(11)，所述连接块(11)的底部固定连接有底座(12)，所述底座(12)的底部固定安装有多个支撑柱(13)。

2.根据权利要求1所述的一种支撑性好的灭火器支架，其特征在于：所述支撑柱(13)的一侧设置有移动机构，所述移动机构包括安装座(19)，所述安装座(19)的一侧与所述支撑柱(13)的一侧固定连接，所述支撑柱(13)上设置有滑槽(20)，所述滑槽(20)内滑动安装有滑块(25)，所述滑槽(20)内设置有调节机构，所述滑块(25)的一侧固定安装有安装块(21)，所述安装块(21)上固定安装有万向轮(22)。

3.根据权利要求2所述的一种支撑性好的灭火器支架，其特征在于：所述调节机构包括螺杆(23)，所述螺杆(23)设置在所述滑槽(20)内，所述螺杆(23)贯穿所述滑块(25)，所述滑块(25)与所述螺杆(23)螺纹连接，所述安装座(19)的顶端固定安装有旋钮(24)，所述旋钮(24)与所述螺杆(23)的一端固定连接。

4.根据权利要求1所述的一种支撑性好的灭火器支架，其特征在于：其中一个所述支撑架(8)一侧的底部设置有接线孔(17)。

5.根据权利要求1所述的一种支撑性好的灭火器支架，其特征在于：所述第一固定圈(2)的顶部固定安装有第三固定圈(14)，所述第三固定圈(14)上固定安装有两个第一橡胶垫(15)，所述第二固定圈(5)上固定安装有两个第二橡胶垫(16)。

6.根据权利要求1所述的一种支撑性好的灭火器支架，其特征在于：所述支撑柱(13)一侧的顶部固定安装有拉环(18)。
