一种嵌入式冰箱用压机护罩的制作方法

本技术涉及冰箱，尤其涉及嵌入式冰箱压机室散热技术。

背景技术：

1、嵌入式冰箱与橱柜融为一体，设计精美，外观时尚，嵌入橱柜后所在空间如厨房更显整洁，广泛应用于家庭厨房，高档餐饮场所、各种会馆和酒店等场所。

2、嵌入式冰箱由于箱体左右两侧没有充足的散热距离，因此冷凝器不能像普通冰箱一样布置在箱体的左右两侧壁内，而是布置在压机室，压机室中的压缩机在工作中也是高温部件，因而嵌入式冰箱的压机室的散热问题尤为重要。

3、现有技术中，嵌入式冰箱的压机室的散热是依靠风机，风机设置在压机室内，将压机室后方空间中的气体抽入压机室冷却冷凝器和压缩机，然后再将热风排放出去。

4、压机室后方空间有限（通常与墙的距离不会太远），很容易形成气流短路现象，即由压机室排放出去的热风重新被风机抽入压机室。如果出现气流短路现象，压机室温度会急剧升高，影响冰箱正常的制冷功能。

5、为此，现有技术中的解决方案是在嵌入式冰箱的压机室的护罩与冰箱后方的墙体之间设置隔板，通过隔板隔开风机的进风侧和出风侧，通过隔开进风侧和出风侧，避免出现气流短路现象。但这种方案需要在将嵌入式冰箱装入橱柜时，在冰箱后方与墙体之间的适当位置安装隔板，而该处通常空间非常紧凑，人工安装隔板难度很高。

6、另外，压机室位于嵌入式冰箱后背底部，压机室上方是冰箱的后背板，由于后背板与后方墙体之间空间有限，此处散热不良，冰箱内部的低温传导至冰箱的后背板后难以及时散发出去，导致后背板容易发生凝露现象。如果在后背板处设置类似翻转梁加热器的电加热装置，配合温度传感器，虽然可以通过加热后背板防止其凝露，但这样显然成本较高，也增加冰箱的能耗。

技术实现思路

1、本实用新型的目的在于提供一种嵌入式冰箱用压机护罩，在将嵌入式冰箱嵌入橱柜时无须在冰箱与其后方墙体之间安装防气流短路的隔板，就能避免气流短路现象。

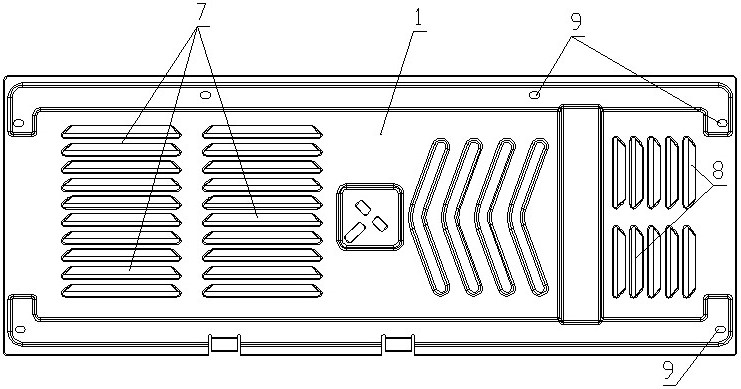

2、为实现上述目的，本实用新型的一种嵌入式冰箱用压机护罩包括罩板，罩板用于封闭压机室，压机室位于冰箱的箱体后底部，压机室内由左向右间隔设有压缩机、风机和冷凝器，

3、冷凝器右方的压机室为进气部，压缩机处的压机室为出气部，风机的风向为由右向左；进气部对应的罩板上设有出气斜孔，进气部对应的罩板上设有进气斜孔，进气斜孔和出气斜孔通过其倾斜结构对气流进行导流，进气斜孔的导流方向朝左，出气斜孔的导流方向偏离右向。

4、出气斜孔的导流方向为由下向上。

5、所述进气斜孔和出气斜孔分别并排间隔设有多个。

6、本实用新型具有如下的优点：

7、采用本实用新型的结构，风机将外界空气（冰箱后方与墙体或后柜板之间的空间内的气体）抽入压机室，气流通过冷凝器和压缩机时为两者降温，气流温度升高；高温气流在通过出气斜孔流出时不向右流动，从而避免了压机室无序出气又回流至进气部导致气流短路。采用本实用新型，就无须再在冰箱与其后方的墙体（或后柜板）之间安装隔板来防止气流短路，大幅降低了嵌入式冰箱的安装难度和安装成本。

8、出气斜孔的导流方向为由下向上，不仅避免出气向进气部回流，而且利用高温出气向上流经后背板的现象加热了后背板，中和了后背板处散热不良导致温度降低的现象，无需额外的电加热器和温度传感器，就能防止后背板凝露，一举两得（防气流短路，防后背板凝露）。多个进气斜孔和多个出气斜孔能够降低风阻，提高散热效果。

1.一种嵌入式冰箱用压机护罩，包括罩板，罩板用于封闭压机室，压机室位于冰箱的箱体后底部，压机室内由左向右间隔设有压缩机、风机和冷凝器，其特征在于：

2.根据权利要求1所述的一种嵌入式冰箱用压机护罩，其特征在于：出气斜孔的导流方向为由下向上。

3.根据权利要求1或2所述的一种嵌入式冰箱用压机护罩，其特征在于：所述进气斜孔和出气斜孔分别并排间隔设有多个。
