一种带有液位检测的船用锅炉的制作方法

本发明涉及锅炉，特别涉及一种带有液位检测的船用锅炉。

背景技术：

1、锅炉是目前常用的能源转换设备，一般是将能量介质转换为其他热能，例如将燃气进行燃烧，通过对水进行加热，产生水蒸气，将蒸汽传输至需要热源的地方；在工业发展上，锅炉发挥了巨大的作用；目前的锅炉种类繁多，蒸汽锅炉是生成并传输蒸汽热能的设备，其内部具有内胆和烟管等，经过介质燃烧后，内胆和烟管对烟气进行传输，内部的水被加热；由于烟气中带有大量杂质，因此，传输烟气的管道需要定期进行维护，但目前的锅炉设备的维护措施并不完善；基于此，本发明提出一种锅炉设备，可便于定期对传输烟气管道进行维护，可除去内部对接的烟尘杂质，且对管道进行探伤检测，保证作业的正常运行。

技术实现思路

1、针对上述技术问题，本发明可便于定期对传输烟气管道进行维护，可除去内部对接的烟尘杂质，且对管道进行探伤检测，保证作业的正产运行。

2、本发明所使用方案为：一种带有液位检测的船用锅炉，包括锅炉箱，锅炉箱的两端设置有排放室和维护室，排放室和维护室之间设置有加热室，加热室的外侧设置有气压检测器和液位检测器，液位检测器用于检测加热室液位，气压检测器用于检测气压；在加热室中旋转设置有烟气回程管，且烟气回程管呈圆形阵列布置；在加热室内部设置有主烟气输送管，主烟气输送管朝向维护室的一端延伸至维护室内部，主烟气输送管朝向排放室的一端穿过排放室并延伸至锅炉箱外侧；在维护室中设置有维护机构，维护机构包括旋转配合在锅炉箱端面上的维护配合盘，维护配合盘上滑动配合有清除杆和推动部二，清除杆贯穿烟气回程管；推动部二与主烟气输送管内部滑动配合；在维护配合盘的端面上设置有固定机构一，用于固定推动部二，推动部二的一端设置有固定机构二，用于固定清除杆；在锅炉箱的顶部设置有检测机构，用于对烟气回程管进行探伤检测。

3、优选地，所述锅炉箱的外侧设置有控制系统，且在锅炉箱的一端设置有燃烧器，燃烧器与主烟气输送管连通，以进行烟气传输，烟气从主烟气输送管传输至维护室中；在排放室顶部设置有排放口和输送口，排放口用于排放烟气，输送口用于传输蒸汽；排放室内部设置有排放筒，排放筒与排放口连通；在维护室设置有回程筒，烟气回程管的两端分别与排放筒、回程筒连通；烟气从回程筒中传输至烟气回程管，且从烟气回程管传输至排放筒中，以进行排放。

4、优选地，所述烟气回程管的两端分别固定设置有转动安装盘二和转动安装盘一，转动安装盘一、转动安装盘二分别旋转配合在加热室的两端；在排放室中固定设置有电机四，电机四输出轴上设置有齿轮四，齿轮四与转动安装盘一构成齿轮副。

5、优选地，所述维护机构包括固定设置在锅炉箱顶部的配合控制电缸，配合控制电缸伸缩杆上设置有安装环，维护配合盘旋转安装在安装环上，在锅炉箱的外侧一端固定设置有电机一，电机一伸缩杆上设置有齿轮一，齿轮一与维护配合盘啮合，以驱动维护配合盘。

6、优选地，所述清除杆朝向维护室的一端设置有清除安装板，烟气回程管朝向排放室的一端设置有推动部一，推动部一与烟气回程管滑动配合，以对烟气回程管内部进行清除操作；推动部二上设置有连接杆，连接杆朝向维护室的一端设置有配合部一，且配合部一上设置有配合部二；配合部一与维护配合盘滑动配合，且配合部一通过固定机构一进行固定；固定机构二设置在配合部二上，配合部二与清除安装板滑动配合，清除安装板通过固定机构二进行固定。

7、优选地，所述固定机构一包括固定设置在维护配合盘上的固定控制电缸，以及旋转安装在维护配合盘上的控制转环，固定控制电缸伸缩杆上设置有控制齿条，控制齿条与控制转环构成齿轮副，控制转环上的内侧圆周上设置有接触部一，且在维护配合盘上伸缩设置有固定轴一，固定轴一与维护配合盘之间连接有用于提供弹力的弹簧一，固定轴一通过接触部一进行推动，在配合部一的端面上设置有固定孔，固定轴一与配合部一上固定孔配合，以固定配合部一。

8、优选地，所述固定机构二包括固定设置在配合部二上的控制电机，控制电机输出轴上设置有控制环，控制环外侧圆周上设置有接触部二，在配合部二上伸缩设置有固定轴二，固定轴二与配合部二之间连接有用于提供弹力的弹簧二，固定轴二通过接触部二进行推动，在清除安装板上设置有固定孔，固定轴二与清除安装板上固定孔配合，以固定清除安装板。

9、优选地，所述锅炉箱的顶部开设有检测槽，检测槽处设置有密封控制机构，密封控制机构包括固定设置在锅炉箱上的控制电缸，以及滑动设置在锅炉箱上的密封板，控制电缸用于控制密封板移动，检测槽处于打开状态，检测机构通过检测槽在锅炉箱内部进行检测操作。

10、优选地，所述检测机构包括固定设置在锅炉箱上的电机二，以及旋转设置在锅炉箱上的丝杆二，丝杆二通过电机二驱动，在锅炉箱上滑动设置有检测滑座，检测滑座与丝杆二构成螺旋副，且在检测滑座上固定设置有升降控制电缸，升降控制电缸伸缩杆上设置有两个检测控制电缸，检测控制电缸伸缩杆上设置有外环，外环内侧旋转安装有内环，内环内侧设置有超声探伤检测仪，通过超声探伤检测仪对烟气回程管进行探伤检测；在外环外侧固定设置有电机三，电机三输出轴上设置有齿轮三，齿轮三与内环构成齿轮副，两个检测控制电缸控制外环对接成完整环形，使烟气回程管位于完整环形之间。

11、本发明与现有技术相比的有益效果是：（1）在作业中，转动安装盘一、烟气回程管和转动安装盘二转动，即烟气回程管对加热室中水能进行搅动，即可增加与加热室内部各区域的水的接触，以此提高加热效率；（2）对烟气回程管进行清除维护时，通过控制清除安装板移动，使得清除杆移动，推动部一与烟气回程管滑动配合时，可推出内部堆积的烟尘杂质；（3）在对主烟气输送管进行清除维护时，配合部二移动，使得推动部二在主烟气输送管中移动，即推出内部的烟尘杂质，在进行清除作业时，可对烟气回程管进行清除，也可对主烟气输送管进行清除，即根据实际需求确定；（4）可对烟气回程管进行周期性检测，即进行探伤检测，即两个外环将烟气回程管包围，通过超声探伤检测仪进行探伤检测。

1.一种带有液位检测的船用锅炉，包括锅炉箱（2），锅炉箱（2）的两端设置有排放室和维护室，排放室和维护室之间设置有加热室，加热室的外侧设置有气压检测器（4）和液位检测器（7），液位检测器（7）用于检测加热室液位，气压检测器（4）用于检测气压；其特征在于：在加热室中旋转设置有烟气回程管（29），且烟气回程管（29）呈圆形阵列布置；在加热室内部设置有主烟气输送管（28），主烟气输送管（28）朝向维护室的一端延伸至维护室内部，主烟气输送管（28）朝向排放室的一端穿过排放室并延伸至锅炉箱（2）外侧；在维护室中设置有维护机构，维护机构包括旋转配合在锅炉箱（2）端面上的维护配合盘（32），维护配合盘（32）上滑动配合有清除杆（33）和推动部二（36），清除杆（33）贯穿烟气回程管（29）；推动部二（36）与主烟气输送管（28）内部滑动配合；在维护配合盘（32）的端面上设置有固定机构一，用于固定推动部二（36），推动部二（36）的一端设置有固定机构二，用于固定清除杆（33）；在锅炉箱（2）的顶部设置有检测机构，用于对烟气回程管（29）进行探伤检测。

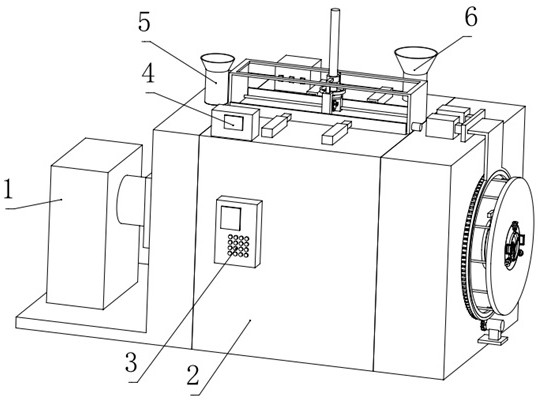

2.根据权利要求1所述的一种带有液位检测的船用锅炉，其特征在于：所述锅炉箱（2）的外侧设置有控制系统（3），且在锅炉箱（2）的一端设置有燃烧器（1），燃烧器（1）与主烟气输送管（28）连通，以进行烟气传输，烟气从主烟气输送管（28）传输至维护室中；在排放室顶部设置有排放口（5）和输送口（6），排放口（5）用于排放烟气，输送口（6）用于传输蒸汽；排放室内部设置有排放筒（24），排放筒（24）与排放口（5）连通；在维护室设置有回程筒（25），烟气回程管（29）的两端分别与排放筒（24）、回程筒（25）连通；烟气从回程筒（25）中传输至烟气回程管（29），且从烟气回程管（29）传输至排放筒（24）中，以进行排放。

3.根据权利要求2所述的一种带有液位检测的船用锅炉，其特征在于：所述烟气回程管（29）的两端分别固定设置有转动安装盘二（31）和转动安装盘一（30），转动安装盘一（30）、转动安装盘二（31）分别旋转配合在加热室的两端；在排放室中固定设置有电机四（26），电机四（26）输出轴上设置有齿轮四（27），齿轮四（27）与转动安装盘一（30）构成齿轮副。

4.根据权利要求1所述的一种带有液位检测的船用锅炉，其特征在于：所述维护机构包括固定设置在锅炉箱（2）顶部的配合控制电缸（10），配合控制电缸（10）伸缩杆上设置有安装环（11），维护配合盘（32）旋转安装在安装环（11）上，在锅炉箱（2）的外侧一端固定设置有电机一（12），电机一（12）伸缩杆上设置有齿轮一（13），齿轮一（13）与维护配合盘（32）啮合，以驱动维护配合盘（32）。

5.根据权利要求1所述的一种带有液位检测的船用锅炉，其特征在于：所述清除杆（33）朝向维护室的一端设置有清除安装板（35），烟气回程管（29）朝向排放室的一端设置有推动部一（34），推动部一（34）与烟气回程管（29）滑动配合，以对烟气回程管（29）内部进行清除操作；推动部二（36）上设置有连接杆（37），连接杆（37）朝向维护室的一端设置有配合部一（3801），且配合部一（3801）上设置有配合部二（38）；配合部一（3801）与维护配合盘（32）滑动配合，且配合部一（3801）通过固定机构一进行固定；固定机构二设置在配合部二（38）上，配合部二（38）与清除安装板（35）滑动配合，清除安装板（35）通过固定机构二进行固定。

6.根据权利要求5所述的一种带有液位检测的船用锅炉，其特征在于：所述固定机构一包括固定设置在维护配合盘（32）上的固定控制电缸（44），以及旋转安装在维护配合盘（32）上的控制转环（46），固定控制电缸（44）伸缩杆上设置有控制齿条（45），控制齿条（45）与控制转环（46）构成齿轮副，控制转环（46）上的内侧圆周上设置有接触部一（47），且在维护配合盘（32）上伸缩设置有固定轴一（49），固定轴一（49）与维护配合盘（32）之间连接有用于提供弹力的弹簧一（48），固定轴一（49）通过接触部一（47）进行推动，在配合部一（3801）的端面上设置有固定孔，固定轴一（49）与配合部一（3801）上固定孔配合，以固定配合部一（3801）。

7.根据权利要求5所述的一种带有液位检测的船用锅炉，其特征在于：所述固定机构二包括固定设置在配合部二（38）上的控制电机（39），控制电机（39）输出轴上设置有控制环（40），控制环（40）外侧圆周上设置有接触部二（41），在配合部二（38）上伸缩设置有固定轴二（42），固定轴二（42）与配合部二（38）之间连接有用于提供弹力的弹簧二（43），固定轴二（42）通过接触部二（41）进行推动，在清除安装板（35）上设置有固定孔，固定轴二（42）与清除安装板（35）上固定孔配合，以固定清除安装板（35）。

8.根据权利要求1所述的一种带有液位检测的船用锅炉，其特征在于：所述锅炉箱（2）的顶部开设有检测槽，检测槽处设置有密封控制机构，密封控制机构包括固定设置在锅炉箱（2）上的控制电缸（8），以及滑动设置在锅炉箱（2）上的密封板（9），控制电缸（8）用于控制密封板（9）移动，检测槽处于打开状态，检测机构通过检测槽在锅炉箱（2）内部进行检测操作。

9.根据权利要求8所述的一种带有液位检测的船用锅炉，其特征在于：所述检测机构包括固定设置在锅炉箱（2）上的电机二（14），以及旋转设置在锅炉箱（2）上的丝杆二（15），丝杆二（15）通过电机二（14）驱动，在锅炉箱（2）上滑动设置有检测滑座（16），检测滑座（16）与丝杆二（15）构成螺旋副，且在检测滑座（16）上固定设置有升降控制电缸（17），升降控制电缸（17）伸缩杆上设置有两个检测控制电缸（18），检测控制电缸（18）伸缩杆上设置有外环（19），外环（19）内侧旋转安装有内环（22），内环（22）内侧设置有超声探伤检测仪（23），通过超声探伤检测仪（23）对烟气回程管（29）进行探伤检测；在外环（19）外侧固定设置有电机三（20），电机三（20）输出轴上设置有齿轮三（21），齿轮三（21）与内环（22）固定齿轮副，两个检测控制电缸（18）控制外环（19）对接成完整环形，使烟气回程管（29）位于完整环形之间。
