利用帕尔贴的蒸汽发生控制系统、方法和蒸汽消融设备与流程

本发明涉及蒸汽消融，尤其涉及一种利用帕尔贴的蒸汽发生控制系统、方法和蒸汽消融设备。

背景技术：

1、在医疗行业，蒸汽消融手段是一种微创、安全且恢复较快的治疗方法，蒸汽消融手段具体通过高温蒸汽对组织和细胞进行清理，实现较好的治疗效果。

2、现有技术中，一般利用法拉第电磁感应定律产生涡流，并通过涡流感应加热水产生蒸汽。然而，产生涡流的高频振荡电路存在趋肤效应，即，涡流加热时热量集中于导体表面的趋肤深度内。为提升制热效率，需将导体的厚度设计的较薄，相应的会导致导体的机械强度较低，产生蒸汽使得压力可能损坏导体，使得通过涡流加热的制热效率提升受限，从而影响蒸汽的产生效率。

技术实现思路

1、本发明提供一种利用帕尔贴的蒸汽发生控制系统、方法和蒸汽消融设备，用以解决现有技术中因产生涡流的高频振荡电路存在趋肤效应造成的导体机械强度较低，使得通过涡流加热的制热效率提升受限，从而影响蒸汽的产生效率的缺陷。

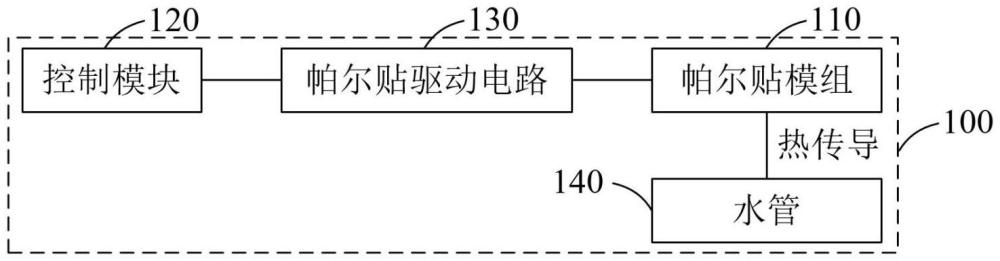

2、本发明提供一种利用帕尔贴的蒸汽发生控制系统，包括：帕尔贴模组、控制模块、帕尔贴驱动电路和水管，其中：

3、所述帕尔贴模组设置于所述水管外表面，且所述帕尔贴模组中的制热端贴近所述水管；

4、所述控制模块连接所述帕尔贴驱动电路，所述控制模块用于控制所述帕尔贴驱动电路的通断状态；

5、所述帕尔贴驱动电路连接所述帕尔贴模组，所述帕尔贴驱动电路用于控制所述帕尔贴模组中制热端的温度，以加热所述水管所注的水产生蒸汽。

6、根据本发明提供的利用帕尔贴的蒸汽发生控制系统，所述帕尔贴驱动电路包括整流滤波电路和驱动开关电路，其中：

7、所述驱动开关电路分别连接所述帕尔贴模组和所述控制模块中的控制器，所述控制器用于生成控制信号，所述控制信号用于控制所述驱动开关电路的通断状态；

8、所述整流滤波电路分别连接所述驱动开关电路和所述控制模块中的逆变器，所述逆变器连接所述控制器，且所述逆变器用于生成交流电压信号，所述整流滤波电路用于将长距离传输的所述交流电压信号转换为直流电压信号，并基于所述驱动开关电路的通断状态，基于所述直流电压信号为所述帕尔贴模组供电，转换之后的所述直流电压信号对应的电压值低于转换之前的所述交流电压信号的有效电压值。

9、根据本发明提供的利用帕尔贴的蒸汽发生控制系统，所述整流滤波电路包括整流子电路和滤波子电路，其中：

10、所述整流子电路分别连接所述滤波子电路和所述逆变器，所述整流子电路用于将所述交流电压信号转换为直流脉动电压信号；

11、所述滤波子电路连接所述驱动开关电路的电源端，所述滤波子电路用于对所述直流脉动电压信号进行低通滤波，得到所述直流电压信号。

12、根据本发明提供的利用帕尔贴的蒸汽发生控制系统，所述帕尔贴模组包括至少一个帕尔贴组，且设置于所述水管外表面；

13、各所述帕尔贴组包括至少两个级联的帕尔贴，相邻帕尔贴的制热端和制冷端相接触。

14、根据本发明提供的利用帕尔贴的蒸汽发生控制系统，所述帕尔贴组中与所述水管距离最远的所述帕尔贴的制冷端与发热元器件接触。

15、根据本发明提供的利用帕尔贴的蒸汽发生控制系统，所述水管的间隙填充有锡膏，和/或，各所述帕尔贴的制热端和制冷端均涂有所述锡膏。

16、根据本发明提供的利用帕尔贴的蒸汽发生控制系统，还包括：温度传感器，所述温度传感器设置于所述水管外表面，且所述温度传感器用于采集所述水管对应的温度，并将所述水管的温度传输至所述控制模块中的控制器。

17、根据本发明提供的利用帕尔贴的蒸汽发生控制系统，还包括：送水装置，所述送水装置连接所述水管，所述送水装置用于基于所述控制模块发送的送水控制信号，向所述水管注水。

18、本发明还提供一种蒸汽发生控制方法，应用于如上述任一项所述的利用帕尔贴的蒸汽发生控制系统，所述方法包括：

19、利用控制模块控制帕尔贴驱动电路的通断状态；

20、利用所述帕尔贴驱动电路控制帕尔贴模组中制热端的温度，以加热水管所注的水产生蒸汽。

21、本发明还提供一种蒸汽消融设备，包括主机、消融手柄和如上述任一项所述的利用帕尔贴的蒸汽发生控制系统，所述消融手柄连接所述主机，所述利用帕尔贴的蒸汽发生控制系统中的帕尔贴模组、水管和温度传感器均设置于所述消融手柄中，且所述利用帕尔贴的蒸汽发生控制系统中的控制模块、帕尔贴驱动电路和送水装置均设置于所述主机中。

22、本发明提供的利用帕尔贴的蒸汽发生控制系统、方法和蒸汽消融设备，利用设置于水管外表面的帕尔贴模组中的制热端与水管接触，并通过控制模块控制帕尔贴驱动电路的通断状态，从而驱动帕尔贴驱动电路为帕尔贴模组供电，进而控制帕尔贴模组的工作状态，以控制帕尔贴模组中的制热端的温度，加热水管中所注的水产生蒸汽，避免采用涡流加热存在的趋肤效应的同时，帕尔贴模组的制热端的制热效率提升不受限，进而提高蒸汽的产生效率。

1.一种利用帕尔贴的蒸汽发生控制系统，其特征在于，包括：帕尔贴模组、控制模块、帕尔贴驱动电路和水管，其中：

2.根据权利要求1所述的利用帕尔贴的蒸汽发生控制系统，其特征在于，所述帕尔贴驱动电路包括整流滤波电路和驱动开关电路，其中：

3.根据权利要求2所述的利用帕尔贴的蒸汽发生控制系统，其特征在于，所述整流滤波电路包括整流子电路和滤波子电路，其中：

4.根据权利要求2所述的利用帕尔贴的蒸汽发生控制系统，其特征在于，所述帕尔贴模组包括至少一个帕尔贴组，且设置于所述水管外表面；

5.根据权利要求4所述的利用帕尔贴的蒸汽发生控制系统，其特征在于，所述帕尔贴组中与所述水管距离最远的所述帕尔贴的制冷端与发热元器件接触。

6.根据权利要求4所述的利用帕尔贴的蒸汽发生控制系统，其特征在于，所述水管的间隙填充有锡膏，和/或，各所述帕尔贴的制热端和制冷端均涂有所述锡膏。

7.根据权利要求1-6任一项所述的利用帕尔贴的蒸汽发生控制系统，其特征在于，还包括：温度传感器，所述温度传感器设置于所述水管外表面，且所述温度传感器用于采集所述水管对应的温度，并将所述水管的温度传输至所述控制模块中的控制器。

8.根据权利要求1-6任一项所述的利用帕尔贴的蒸汽发生控制系统，其特征在于，还包括：送水装置，所述送水装置连接所述水管，所述送水装置用于基于所述控制模块发送的送水控制信号，向所述水管注水。

9.一种蒸汽发生控制方法，其特征在于，应用于如权利要求1-8任一项所述的利用帕尔贴的蒸汽发生控制系统，所述方法包括：

10.一种蒸汽消融设备，其特征在于，包括主机、消融手柄和如权利要求1-8任一项所述的利用帕尔贴的蒸汽发生控制系统，所述消融手柄连接所述主机，所述利用帕尔贴的蒸汽发生控制系统中的帕尔贴模组、水管和温度传感器均设置于所述消融手柄中，且所述利用帕尔贴的蒸汽发生控制系统中的控制模块、帕尔贴驱动电路和送水装置均设置于所述主机中。
