一种可以快速导气的蒸发器的制作方法

本技术属于蒸发器，涉及一种可以快速导气的蒸发器。

背景技术：

1、板式蒸发器是一种使用金属板作为传热元件的蒸发装置，板式蒸发器的特点使其在许多应用中都表现出了优越的性能。其优点包括传热效率高、压力损失小和节能。在板式蒸发器中，通过合理的流速选择，压力损失可以控制在较低的水平，这有助于提高系统的稳定性和效率。此外，由于其高效的传热性能，板式蒸发器可以大大减少所需的加热蒸汽量，从而实现节能，蒸发器是用于加热和汽化液态物质，以产生蒸汽的设备。在这个过程中，蒸汽会从液态中逸出，并带走大量的热量。如果蒸发器无法快速导气，会导致内部压力增大，限制了蒸汽的逸出，进而影响整个系统的运行。

2、无法快速导气会导致蒸发器的效率下降。因为蒸发器的工作原理就是通过加热使液体产生蒸汽，如果蒸汽热量不能及时随空气排出，就会影响液体的受热和汽化，降低蒸发效率。

3、过度的压力积累可能会对设备造成损害。随着温度以及蒸汽的积累，内部的压力会不断升高。如果压力超过设备的承受极限，可能会导致设备损坏，甚至发生爆炸等安全事故。

4、过高的温度和压力也可能导致设备寿命的缩短。持续的高温高压环境会加速设备的老化，缩短其使用寿命，对于需要使用蒸发器的工业流程来说，蒸发器无法快速导气会影响整个流程的稳定性和效率。因为蒸发是很多工业流程中的重要环节，如果这个环节出现问题，整个流程都可能受到影响。

5、综上所述，蒸发器无法进行快速导气会产生一系列问题，包括效率下降、设备损坏、寿命缩短以及流程稳定性受影响等。因此，对于蒸发器的维护和保养非常重要，要定期检查和维修，确保其正常运行，因此，现在亟需一种可以快速导气的蒸发器来解决以上的问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种可以快速导气的蒸发器，解决上述背景技术中提出的问题。

2、本实用新型通过以下的技术方案实现：一种可以快速导气的蒸发器，包括：顶壳、导温板以及后壳，所述顶壳下端设有主壳；

3、所述主壳前端左右两侧均设有一组卡座，所述卡座内侧设有导温板，所述导温板上下两侧均设有一组透气架，所述主壳后侧设有后壳，所述后壳内部中间位置设有两组导气风机，所述顶壳与主壳通过螺栓连接固定；

4、所述主壳与后壳通过螺栓连接固定，所述透气架横截面为一种波纹结构，所述透气架内部与后壳内部相互连通，所述后壳内部与两组导气风机内部相互连通。

5、作为一优选的实施方式，所述主壳前端与若干组卡座连接固定，若干组所述卡座呈矩形结构排列，且以垂直方式安装，每组所述卡座横截面为一种凹形结构，且内部均开设有内槽，能够通过若干组卡座来对若干组卡接头提供连接。

6、作为一优选的实施方式，所述卡座内部设有卡接头，所述卡接头右侧设有导温板，所述导温板内部设有内导流座，所述内导流座内部开设有若干组嵌孔，能够通过若干组卡接头来对导温板进行连接。

7、作为一优选的实施方式，所述卡接头右侧设有凹形嵌合槽，所述导温板左右两侧均设有一组凸状连接头，同一水平面设置的两组卡接头与同一组导温板相互嵌合连接，能够通过一组凸状连接头来对导温板进行嵌合限位固定，以保证导温板的稳定效果。

8、作为一优选的实施方式，所述导温板为一种铝合金材料制成，所述导温板上下两侧均与一组透气架贴合，所述透气架为一种铝合金材料制成，能够通过若干组透气架来配合两组导气风机来加大导气量。

9、作为一优选的实施方式，所述顶壳上端左侧设有导流壳一，所述顶壳上端右侧设有导流壳二，所述导流壳一上端设有密封接座一，所述密封接座一上端后侧设有进水口一，所述进水口一前端设有出水口一，所述密封接座一下端设有热源u型导管。

10、作为一优选的实施方式，所述导流壳二上端设有密封接座二，所述密封接座二上端后侧设有进水口二，所述进水口二前端设有出水口二，所述密封接座二下端设有冷源u型导管，所述冷源u型导管与热源u型导管呈螺旋结构缠绕。

11、采用了上述技术方案后，本实用新型的有益效果是：通过使用若干组卡座来对若干组卡接头提供连接，通过使用若干组卡接头来对导温板进行连接，通过使用一组凸状连接头来对导温板进行嵌合限位固定，以保证导温板的稳定效果，通过使用若干组透气架来配合两组导气风机来加大导气量。

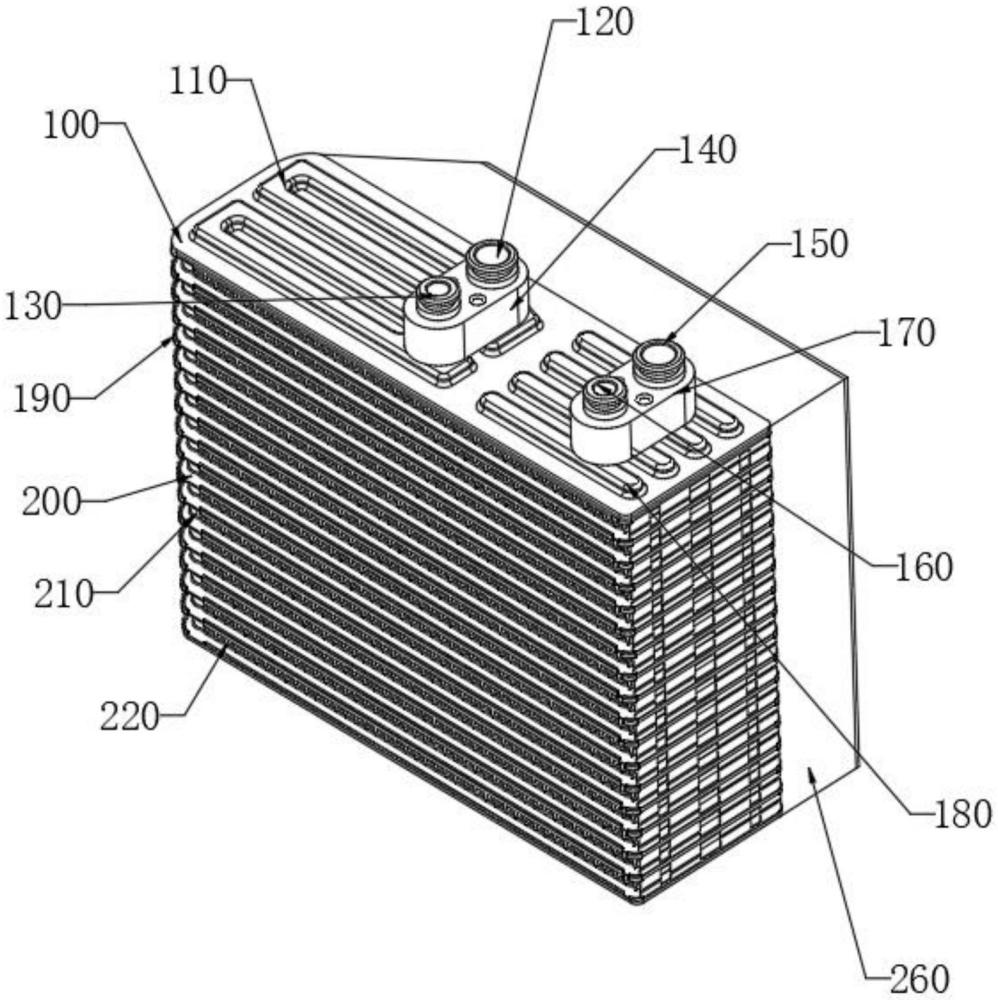

1.一种可以快速导气的蒸发器，包括：顶壳(100)、导温板(250)以及后壳(260)，其特征在于：所述顶壳(100)下端设有主壳(230)；

2.根据权利要求1所述的一种可以快速导气的蒸发器，其特征在于：所述主壳(230)前端与若干组卡座(190)连接固定，若干组所述卡座(190)呈矩形结构排列，且以垂直方式安装，每组所述卡座(190)横截面为一种凹形结构，且内部均开设有内槽。

3.根据权利要求2所述的一种可以快速导气的蒸发器，其特征在于：所述卡座(190)内部设有卡接头(200)，所述卡接头(200)右侧设有导温板(250)，所述导温板(250)内部设有内导流座(210)，所述内导流座(210)内部开设有若干组嵌孔。

4.根据权利要求3所述的一种可以快速导气的蒸发器，其特征在于：所述卡接头(200)右侧设有凹形嵌合槽，所述导温板(250)左右两侧均设有一组凸状连接头，同一水平面设置的两组卡接头(200)与同一组导温板(250)相互嵌合连接。

5.根据权利要求4所述的一种可以快速导气的蒸发器，其特征在于：所述导温板(250)为一种铝合金材料制成，所述导温板(250)上下两侧均与一组透气架(220)贴合，所述透气架(220)为一种铝合金材料制成。

6.根据权利要求1所述的一种可以快速导气的蒸发器，其特征在于：所述顶壳(100)上端左侧设有导流壳一(110)，所述顶壳(100)上端右侧设有导流壳二(180)，所述导流壳一(110)上端设有密封接座一(140)，所述密封接座一(140)上端后侧设有进水口一(120)，所述进水口一(120)前端设有出水口一(130)，所述密封接座一(140)下端设有热源u型导管。

7.根据权利要求6所述的一种可以快速导气的蒸发器，其特征在于：所述导流壳二(180)上端设有密封接座二(170)，所述密封接座二(170)上端后侧设有进水口二(150)，所述进水口二(150)前端设有出水口二(160)，所述密封接座二(170)下端设有冷源u型导管，所述冷源u型导管与热源u型导管呈螺旋结构缠绕。
