一种改进的省煤器装置的制作方法

：本技术涉及省煤器，尤其涉及一种改进的省煤器装置。

背景技术

0、
背景技术：

1、省煤器是安装于锅炉尾部烟道下部用于回收所排烟的余热的一种装置，将锅炉给水加热成汽包压力下的饱和水的受热面，由于它吸收高温烟气的热量，降低了烟气的排烟温度，节省了能源，提高了效率，所以称之为省煤器；省煤器主要包括安装在箱体内的若干组蛇形水管，在箱体上安装烟气进气管和烟气出气管，烟气与蛇形水管进行换热，在实际使用过程中发现，蛇形水管的进水管段容易发生漏水事故，蛇形水管的进水管段内的冷水与炽热的烟气进行热交换，管道内壁和管道外壁短时间内温差巨大，容易发生管道开裂，导致管道漏水，影响生产的正常进行。

技术实现思路

0、
技术实现要素：

1、本实用新型的目的在于提供一种改进的省煤器装置，来解决现有技术中省煤器的进水管容易发生漏水事故的技术问题。

2、实用新型的内容：一种改进的省煤器装置，其包括箱体，在所述箱体内设置有若干组蛇形水管，在所述箱体内设置有隔板，所述隔板将所述箱体分割成预热腔和换热腔，所述蛇形水管的进水管段位于所述预热腔内，所述蛇形水管的出水管段位位于所述换热腔内。

3、进一步的，所述预热腔小于所述换热腔。

4、进一步的，在所述箱体上安装有进气管、出气管、连接弯管，所述进气管与所述换热腔相连接，所述出气管与所述预热腔相连接，所述连接弯管将所述换热腔、所述预热腔连通。

5、进一步的，所述蛇形水管的进水管段向外与进水总管相连通，所述蛇形水管的出水管段向外与出水总管相连通。

6、进一步的，在所述换热腔内设置有若干个挡板，所述挡板使所述换热腔形成曲线流道。

7、进一步的，所述蛇形水管由若干个直管和弯头组成。

8、本实用新型的有益效果：本实用新型结构简单，在换热箱体内设计预热腔和换热腔，将蛇形水管的进水段设置在预热腔内，并将已经经过省煤器冷却的低温烟气再次引入到预热腔内，即能够缩小蛇形水管进水段与低温烟气的温差，降低蛇形水管发生开裂漏水的几率，同时更加充分的利用了烟气的余热，保证生产的正常进行。

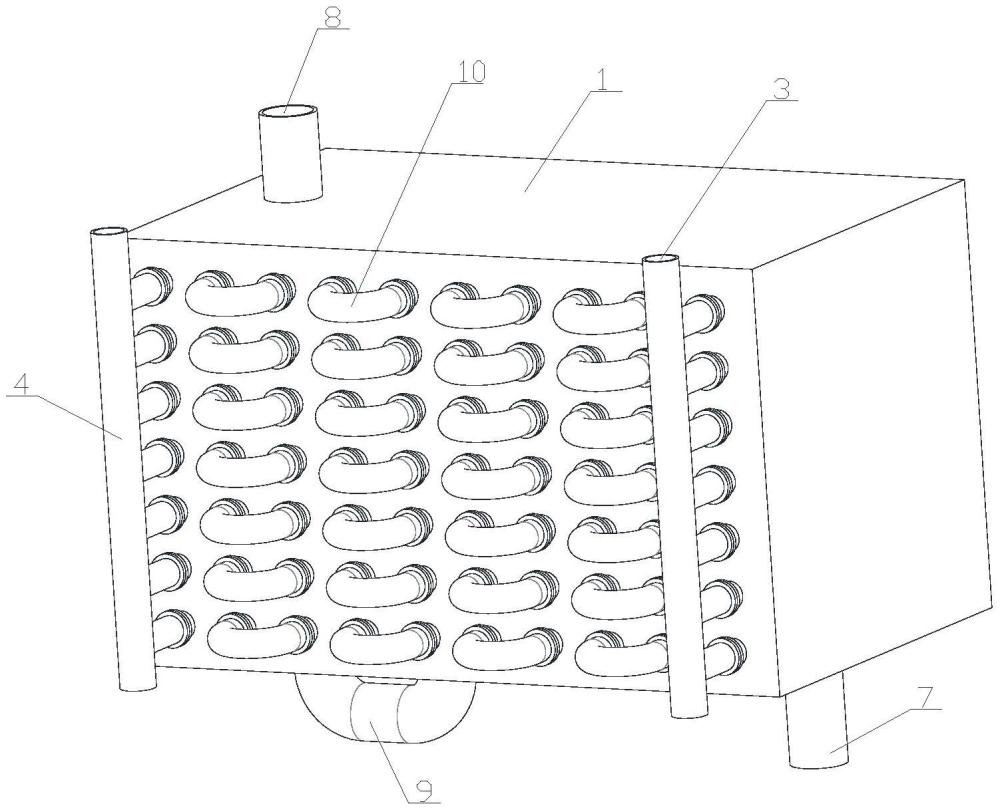

1.一种改进的省煤器装置，其特征在于：其包括箱体(1)，在所述箱体(1)内设置有若干组蛇形水管(2)，在所述箱体(1)内设置有隔板(5)，所述隔板(5)将所述箱体(1)分割成预热腔(11)和换热腔(12)，所述蛇形水管(2)的进水管段位于所述预热腔(11)内，所述蛇形水管(2)的出水管段位位于所述换热腔(12)内。

2.根据权利要求1所述的一种改进的省煤器装置，其特征在于：所述预热腔(11)小于所述换热腔(12)。

3.根据权利要求2所述的一种改进的省煤器装置，其特征在于：在所述箱体(1)上安装有进气管(7)、出气管(8)、连接弯管(9)，所述进气管(7)与所述换热腔(12)相连接，所述出气管(8)与所述预热腔(11)相连接，所述连接弯管(9)将所述换热腔(12)、所述预热腔(11)连通。

4.根据权利要求1所述的一种改进的省煤器装置，其特征在于：所述蛇形水管(2)的进水管段向外与进水总管(3)相连通，所述蛇形水管(2)的出水管段向外与出水总管(4)相连通。

5.根据权利要求1所述的一种改进的省煤器装置，其特征在于：在所述换热腔(12)内设置有若干个挡板(6)，所述挡板(6)使所述换热腔(12)形成曲线流道。

6.根据权利要求1至5任一项所述的一种改进的省煤器装置，其特征在于：所述蛇形水管(2)由若干个直管和弯头(10)组成。
