炮控系统性能验证装置的制作方法

本技术涉及武器装备技术，尤其涉及一种炮控系统性能验证装置。

背景技术：

1、随着科技的发展和战争形式的改变，现代战争对武器装备的性能要求越来越高。炮控系统作为武器装备的重要组成部分，提高了武器装备的作战性能、可靠性和稳定性，适应多种复杂条件作战的要求，其性能的优劣直接影响到武器的作战效能。然而，目前缺乏一种有效的炮控系统性能验证装置，无法对炮控系统的性能进行全面、准确的测试和评估。因此，开发一种新型的炮控系统性能验证装置具有重要的军事意义和实用价值。

技术实现思路

1、有鉴于此，本实用新型提供一种炮控系统性能验证装置，至少能解决前述的技术问题。

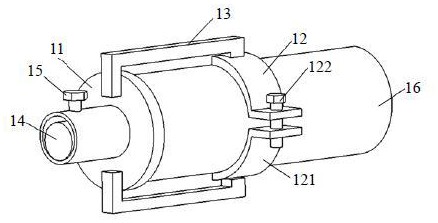

2、根据本实用新型的第一方面，提供一种炮控系统性能验证装置，包括：阶梯轴，其包括用于插入炮筒且直径不同的多个轴段、与所述多个轴段连结且直径大于所述多个轴段的挡圈、以及与所述挡圈连结的管筒，所述管筒的一端开放，用于放置激光器；卡箍，其用于安装于炮筒的外壁，将所述阶梯轴固定于炮筒；以及l形抓钩，其一端连结于所述卡箍，另一端与所述阶梯轴抵接，用于将所述阶梯轴紧固于所述卡箍。

3、在一些示例性的实施例中，还包括：激光器，其插入于所述阶梯轴的所述管筒的内部，用于射出验证激光。

4、在一些示例性的实施例中，所述挡圈和所述管筒露出于所述炮筒外，所述挡圈用于与所述炮筒的端口抵接。

5、在一些示例性的实施例中，所述卡箍包括两个弧形的卡箍器和用于将所述两个卡箍器彼此紧固进而紧固于炮筒的螺栓。

6、在一些示例性的实施例中，所述l形抓钩包括两个l形杆，所述两个l形杆的一端分别焊接于所述卡箍的两个卡箍器的表面，另一端分别钩住所述阶梯轴的所述挡圈的端面，以将所述阶梯轴与所述卡箍紧固。

7、在一些示例性的实施例中，所述两个l形杆隔着所述阶梯轴相对地设置于所述卡箍。

8、在一些示例性的实施例中，所述阶梯轴的所述管筒的开孔端侧开设有螺纹通孔，所述炮控系统性能验证装置还包括螺栓，所述螺栓插入所述螺纹通孔以顶紧所述激光器，从而将所述激光器固定于所述管筒的内部。

9、在一些示例性的实施例中，所述阶梯轴的多个轴段的直径分别为100mm、105mm、125mm，所述挡圈的直径大于所述炮筒的口径，所述管筒的直径小于所述多个轴段和所述挡圈的直径。

10、在一些示例性的实施例中，所述阶梯轴、所述卡箍和所述l形抓钩由环保且轻量的材质构成。

11、根据本实用新型，提供了一种能够装入炮筒内部的炮控系统性能验证装置，该装置能够通过其头部的激光器投射在幕布上的轨迹快速且精准地反应出炮筒的震动信息，进而能够根据激光轨迹的分布而评估炮控系统性能的优劣。并且，由于能够对不同型号、不同口径的炮筒进行检测，所以具有较强的适用性，应用范围广泛。

1.一种炮控系统性能验证装置，其特征在于，包括：

2.根据权利要求1所述的炮控系统性能验证装置，其特征在于，还包括：

3.根据权利要求1所述的炮控系统性能验证装置，其特征在于，

4.根据权利要求1所述的炮控系统性能验证装置，其特征在于，

5.根据权利要求4所述的炮控系统性能验证装置，其特征在于，

6.根据权利要求5所述的炮控系统性能验证装置，其特征在于，

7.根据权利要求1所述的炮控系统性能验证装置，其特征在于，

8.根据权利要求1所述的炮控系统性能验证装置，其特征在于，所述阶梯轴的多个轴段的直径分别为100mm、105mm、125mm，所述挡圈的直径大于所述炮筒的口径，所述管筒的直径小于所述多个轴段和所述挡圈的直径。

9.根据权利要求1所述的炮控系统性能验证装置，其特征在于，
