一种舞台喷花机的制作方法

本技术涉及舞台喷花，尤其涉及一种舞台喷花机。

背景技术：

1、舞台是在剧院中为演员表演提供的空间，它可以使观众的注意力集中于演员的表演并获得理想的观赏效果，舞台通常由一个或多个平台构成，它们有的可以升降，舞台的类型有镜框式舞台、伸展式舞台、圆环型舞台和旋转型舞台，现在的各种舞台演出活动大都采用燃放喷花类的烟花来烘托气氛，推动演出活动的高潮出现，取得了较好的效果。

2、授权公开号为cn213599945u的实用新型公开了一种能改变喷花方向的舞台喷花机，包括底座，所述底座内设有置物槽，所述置物槽内设有支撑块，所述支撑块的上端固定连接有喷花机本体，所述底座的上端设有与置物槽相通的开口，所述喷花机本体的上端贯穿开口，所述支撑块的下端固定连接有齿轮，所述齿轮内固定插设有转杆，所述转杆的两端分别贯穿齿轮并与置物槽内相对的侧壁转动连接，所述置物槽内设有与齿轮相啮合的蜗杆，所述蜗杆的一端与置物槽内侧壁转动连接，所述置物槽内侧壁上固定连接有伺服电机，所述蜗杆的另一端与伺服电机的输出轴末端固定连接。

3、但是，上述技术方案存在以下缺陷：该设备仅能调节喷花机的方向，并不能调节喷花机喷花的位置和角度，从而不适用于多种环境。

技术实现思路

1、本实用新型目的是针对背景技术中存在的问题，提出一种舞台喷花机。

2、本实用新型的技术方案：一种舞台喷花机，包括喷花机本体、用于调节喷花机本体喷花位置的位置调节装置、用于调节喷花机本体喷花朝向方向的方向调节装置和角度调节装置；

3、方向调节装置分为驱动部和安装部，安装部滑动连接位置调节装置，角度调节装置驱动部上安装有用于调节喷花机本体喷花角度的角度调节装置，喷花机本体可拆卸连接角度调节装置。

4、优选的，角度调节组件包括连接块、安装块和锁止螺栓；

5、安装块的投影为凵字形，连接块和安装块上分别开设有螺纹孔a和螺纹孔b，螺纹孔a和螺纹孔b同轴分布，锁止螺栓的螺纹端贯穿螺纹孔a和螺纹孔b且抵接在连接块的内壁上；

6、锁止螺栓的锁止端上设置有用于手动调节的凸块。

7、优选的，方向调节组件包括连接轴、第一齿轮、第二齿轮、安装板、驱动电机和滑块；

8、安装板与安装块平行分布且安装板位于安装块的上方，第一齿轮和第二齿轮沿安装板的长度方向并排转动安装在安装板上，连接轴的一端可拆卸连接第一齿轮，连接轴的另一端连接安装块；

9、驱动电机的固定端连接安装板，驱动电机的输出端贯穿安装板并传动连接第二齿轮；

10、滑块安装在安装板远离第一齿轮的一侧；

11、第一齿轮和第二齿轮相互啮合。

12、优选的，位置调节组件包括螺纹杆、安装座和电机b；

13、安装座上开设有用滑槽，螺纹杆共有两个，两个螺纹杆沿安装座的宽度方向并排安装在安装座的滑槽内；

14、电机b与螺纹杆一一对应，电机b的固定端连接安装座，电机b的输出端贯穿安装座并传动连接螺纹杆；

15、常态下两个螺纹杆均贯穿并螺纹连接滑块且滑块位于安装座的滑槽内并滑动连接安装座。

16、优选的，喷花机本体上开设有多个螺纹孔c，连接块上开设有多个螺纹孔d，螺纹孔c和螺纹孔d一一对应且通过固定螺栓进行螺纹连接。

17、优选的，第一齿轮的内孔上设置有内螺纹，连接轴远离安装块的一端外周面上设置有外螺纹，连接轴螺纹连接第一齿轮。

18、与现有技术相比，本实用新型的上述技术方案具有如下有益的技术效果：通过位置调节装置、方向调节装置和角度调节装置的配合，通过电机b的驱动带动螺纹杆转动的同时，通过驱动电机带动第一齿轮啮合第二齿轮转动，同时通过锁紧螺栓的配合改变喷花机的角度，从而可以使该装置可以从不同的角度，不同的方向和不同的位置进行喷花，可以适用于多种环境。

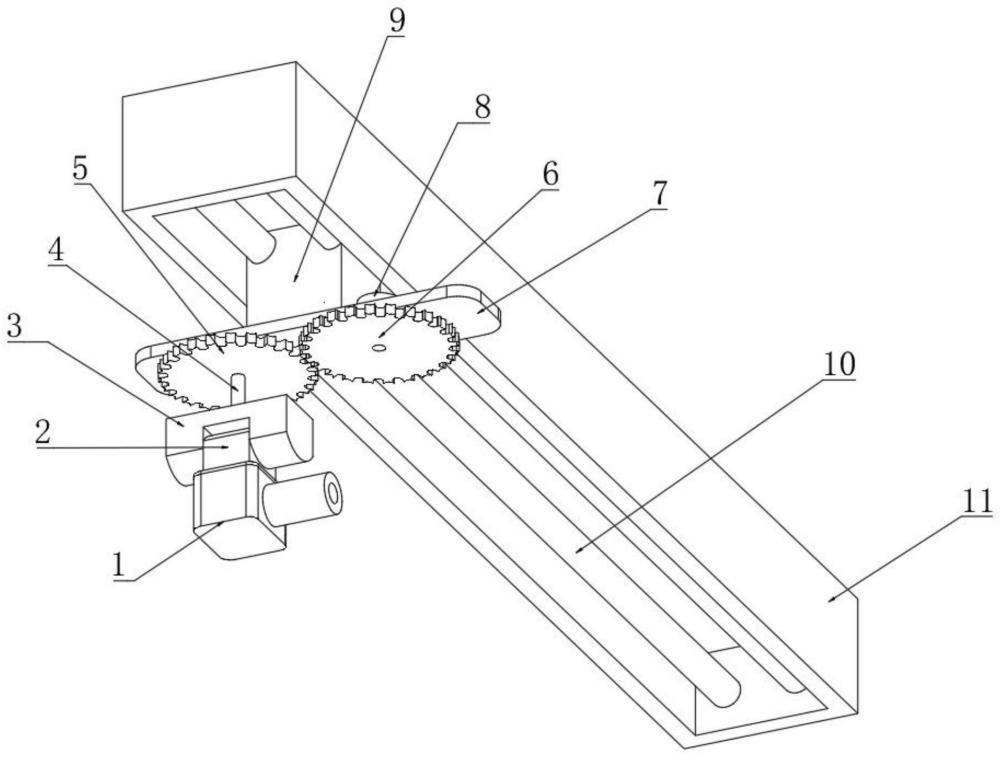

1.一种舞台喷花机，其特征在于，包括喷花机本体(1)、用于调节喷花机本体(1)喷花位置的位置调节装置、用于调节喷花机本体(1)喷花朝向方向的方向调节装置和角度调节装置；

2.根据权利要求1所述的一种舞台喷花机，其特征在于，角度调节组件包括连接块(2)、安装块(3)和锁止螺栓；

3.根据权利要求2所述的一种舞台喷花机，其特征在于，方向调节组件包括连接轴(4)、第一齿轮(5)、第二齿轮(6)、安装板(7)、驱动电机(8)和滑块(9)；

4.根据权利要求3所述的一种舞台喷花机，其特征在于，位置调节组件包括螺纹杆(10)、安装座(11)和电机b；

5.根据权利要求2所述的一种舞台喷花机，其特征在于，喷花机本体(1)上开设有多个螺纹孔c，连接块(2)上开设有多个螺纹孔d，螺纹孔c和螺纹孔d一一对应且通过固定螺栓进行螺纹连接。

6.根据权利要求3所述的一种舞台喷花机，其特征在于，第一齿轮(5)的内孔上设置有内螺纹，连接轴(4)远离安装块(3)的一端外周面上设置有外螺纹，连接轴(4)螺纹连接第一齿轮(5)。
