一种水上悬浮垃圾用气浮清理设备的制作方法

本发明涉及水环境保护辅助设备技术领域，具体为一种水上悬浮垃圾用气浮清理设备。

背景技术：

目前，在国内江河流域或旅游景点的人工湖岸边，时常看到人为丢弃废物及植物飘落物等垃圾悬浮水面上，随着水面流动聚集在岸边附近，成为水上的悬浮垃圾，悬浮垃圾未及时有效消除，极易造成水质污染。现水面悬浮垃圾常规采用人工打捞作业办法进行清理，由于缺少专用清理装置，导致清理水面垃圾效率低，劳动强度大，清理不彻底等诸多问题，成为水面污染治理一个亟待解决的难题，为此我们提出一种水上悬浮垃圾用气浮清理设备用于解决上述问题。

技术实现要素：

本发明的目的在于提供一种水上悬浮垃圾用气浮清理设备，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种水上悬浮垃圾用气浮清理设备，包括气泵，所述气泵电连接电源，所述气泵外端设有气罩，所述气罩固定安装在上机体内，所述电源固定安装在上机体内，所述上机体顶端设有出气口，且上机体通过螺纹结构活动连接有下机体，所述下机体内设有收集筒，所述收集筒上端和气罩底端连通，且收集筒四周连通设有若干清理筒，且收集筒下端活动连通有漏水装置，所述漏水装置固定安装在下机体上，所述下机体底端设有气垫，所述气垫底端设有锚块。

优选的，所述下机体顶端设有通孔，所述通孔通过螺纹结构和气罩下端活动连接，所述气罩底端和收集筒活动连通，且两者接触处的收集筒上设有垫片。

优选的，所述气罩为无底面结构，所述收集筒顶端设有透气网，且收集筒底端设有漏水网。

优选的，所述清理筒为l型圆柱结构，该清理筒结构数量为四个，且对称分布于下机体四周，与清理筒接触的下机体上设有固定孔，所述固定孔四周设有密封垫圈，清理筒进口端设有过滤网，且清理筒出口端通过连接管连通收集筒，所述连接管和清理筒接触处为圆形结构，连接管和收集筒接触处为矩形结构，且收集筒上设有连接孔，所述连接孔四周设有密封垫圈，

优选的，所述漏水装置包括接口和出水口，所述接口通过螺纹结构活动连接收集筒底端，所述出水口固定设在下机体外侧面上，且漏水装置底面为锥面结构。

优选的，所述气垫为圆柱型结构，其直径大于下机体直径，该气垫上设有充气孔，所述充气孔上设有气塞。

优选的，所述锚块为圆球形结构。

与现有技术相比，本发明的有益效果是：本发明结构通过人为控制清理设备的位置和运动方向，通过电源带动气泵工作，向气垫内充入一定量的气体使清理筒进口端正好接触水面，气泵将收集筒内的气体通过出气口排出，使收集筒内的压强小于筒外压强，在大气压作用下，将水面上的垃圾通过清理筒吸到收集筒内，收集筒底端的漏水网可以使垃圾上的水通过漏水装置排出，同时清理筒进口端的过滤网可以防止大块异物进入清理设备内造成堵塞，半球型的锚块可以减小清理设备在水中的阻力，从而提高整个清理设备的稳定性。

附图说明

图1为本发明结构示意图；

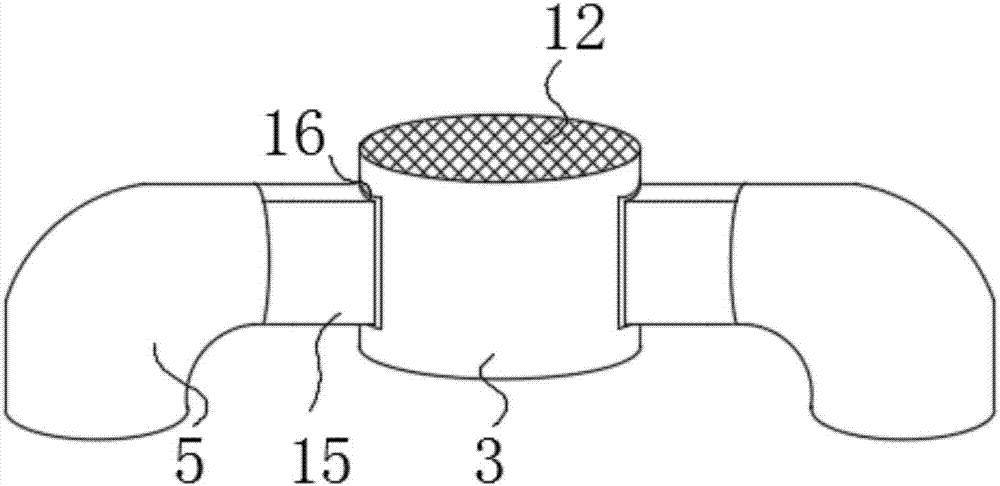

图2为本发明收集筒结构示意图；

图3为本发明漏水装置结构示意图。

图中：1上机体、2下机体、3收集筒、4漏水装置、41接口、42出水口、5清理筒、6气垫、7锚块、8电源、9气泵、10出气口、11气罩、12透气网、13过滤网、14漏水网、15连接管、16连接孔、17气塞、18充气孔、19通孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种水上悬浮垃圾用气浮清理设备，包括气泵9，气泵9电连接电源8，该气泵9和电源8装置为现有常用技术，在此不做过多阐述，气泵9外端设有气罩11，气罩11固定安装在上机体1内，电源8固定安装在上机体1内，上机体1顶端设有出气口10，出气口10连通气罩11。

上机体1通过螺纹结构活动连接有下机体2，下机体2内设有收集筒3，收集筒3上端和气罩10底端连通，下机体2顶端设有通孔19，通孔19通过螺纹结构和气罩10下端活动连接，气罩10底端和收集筒3活动连通，且两者接触处的收集筒3上设有垫片，气罩10为无底面结构，收集筒3顶端设有透气网12，且收集筒3底端设有漏水网14，上机体1和下机体2通过螺纹固定连接时，，通孔19和气罩10下端正好通过螺纹结构固定连接，从而保证气罩10和收集筒3之间的稳定性，同时通过收集筒3上的垫片从而保证两者连接处的气密性。

收集筒3四周连通设有若干清理筒5，清理筒5为l型圆柱结构，该清理筒5结构数量为四个，且对称分布于下机体2四周，与清理筒5接触的下机体2上设有固定孔，固定孔四周设有密封垫圈，清理筒5进口端设有过滤网13，且清理筒5出口端通过连接管15连通收集筒3，连接管15和清理筒5接触处为圆形结构，连接管15和收集筒3接触处为矩形结构，且收集筒3上设有连接孔16，连接孔16四周设有密封垫圈。

收集筒3下端活动连通有漏水装置4，漏水装置4固定安装在下机体2上，漏水装置4包括接口41和出水口42，接口41通过螺纹结构活动连接收集筒3底端，出水口42固定设在下机体2外侧面上，且漏水装置4底面为锥面结构，从而保证收集筒3内收集的垃圾上的水通过漏水装置排出，下机体2底端设有气垫6，气垫6为圆柱型结构，其直径大于下机体2直径，该气垫6上设有充气孔18，充气孔18上设有气塞17，通过充气孔18向气垫6中充入气体，提高清理设备在水中的浮力，且使排水口42的高度高于水面，气垫6底端设有锚块7，锚块7为圆球形结构，锚块7可以提高整个清理设备的稳定性，同时半球型的锚块7可以减小清理设备在水中的阻力。

工作原理：本发明结构通过人为控制清理设备的位置和运动方向，通过电源8带动气泵9工作，向气垫6内充入一定量的气体使清理筒5进口端正好接触水面，气泵9将收集筒3内的气体通过出气口10排出，使收集筒3内的压强小于筒外压强，在大气压作用下，将水面上的垃圾通过清理筒5吸到收集筒3内，收集筒3底端的漏水网14可以使垃圾上的水通过漏水装置4排出，同时清理筒5进口端的过滤网13可以防止大块异物进入清理设备内造成堵塞，半球型的锚块7可以减小清理设备在水中的阻力，从而提高整个清理设备的稳定性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
