一种双工作模式的破冰装置的制作方法

本发明涉及养殖机械领域,具体是一种双工作模式的破冰装置。
背景技术:
池塘养殖是指利用池塘进行水生经济动植物的生产方式。在冬季需要投料时,鱼塘的水面因冰冻而结冰,无法进行直接投料,需要对冰面进行钻孔或者将冰面进行全面的破冰,或者进行冬季捕捞或者水体增氧的时候,需要在冰面钻孔。
传统的破冰钻孔方式是手工实用破冰工具进行敲击,非常耗费体力,钻孔破冰效率低下,同时,由于冰层厚度不易观察,人员在上面作业具有一定的危险性;传统破冰船等大型器械不可能用来给鱼塘进行破冰,无法运输;需要一种小型的破冰和钻孔设备,传统设备功能单一。
技术实现要素:
本发明的目的在于提供一种双工作模式的破冰装置,以解决上述背景技术中提出的问题。
为实现上述目的,本发明提供如下技术方案:
一种双工作模式的破冰装置,包括机体、第一驱动电机、第二驱动电机和第三驱动电机;所述机体上方设有横杆,横杆底部转动连接有支撑杆;所述横杆左侧铰接有第一移动杆,第一移动杆穿过机体并连接有破冰装置;所述破冰装置设有固定板,固定板转动连接有破冰轮;所述横杆右侧铰接有第二移动杆,第二移动杆穿过通孔并与通孔滑动连接;所述第二移动杆底部固定连接有钻孔装置,钻孔装置设有外筒,外筒内顶板通过螺栓固定连接有第三驱动电机;所述第三驱动电机设有驱动轴,驱动轴末端设有钻头;所述驱动轴外侧呈圆周分布有破冰锥,破冰锥通过弹簧与外筒的底板连接,破冰锥顶部设有半球形凸块;所述驱动轴上位于半球形凸块上方设有固定杆,固定杆两侧固定连接有挤压块;所述横杆右侧铰接有活塞杆,活塞杆连接有液压缸。
作为本发明进一步的方案:所述机体为空心结构,机体四周对称分布有驱动轮,驱动轮通过第一皮带传动结构连接有第一驱动电机;所述驱动轮为空心的塑料轮,驱动轮的圆周上均匀分布有锥形齿;所述驱动轮侧壁上固定连接有浆叶板。
作为本发明进一步的方案:所述支撑杆与机体的上表面固定连接。
作为本发明进一步的方案:所述机体上设有通孔,第一移动杆与通孔滑动连接。
作为本发明进一步的方案:所述破冰轮通过第二皮带传动结构连接连接有第二驱动电机。
作为本发明进一步的方案:所述固定杆与驱动轴固定连接。
作为本发明进一步的方案:所述液压缸通过螺栓与机体上表面固定连接。
与现有技术相比,本发明的有益效果是:本发明通过设有破冰装置和钻孔装置,具有破冰和钻孔两种工作模式,集成了破冰和钻孔功能,不需要人员参与,保证了人员的安全;本发明设有具有锥形齿和浆叶板的驱动轮,使转轴具备冰面行驶和水面航行的能力,提高了装置的适应性;本发明设有具有扩围刀片的破冰轮,提高了破冰的面积,提高了工作效率;本发明设有具有往复运动的破冰锥的钻孔装置,提高了冰面钻孔的效率。
附图说明
图1为双工作模式的破冰装置中破冰装置和钻孔装置的剖视图;

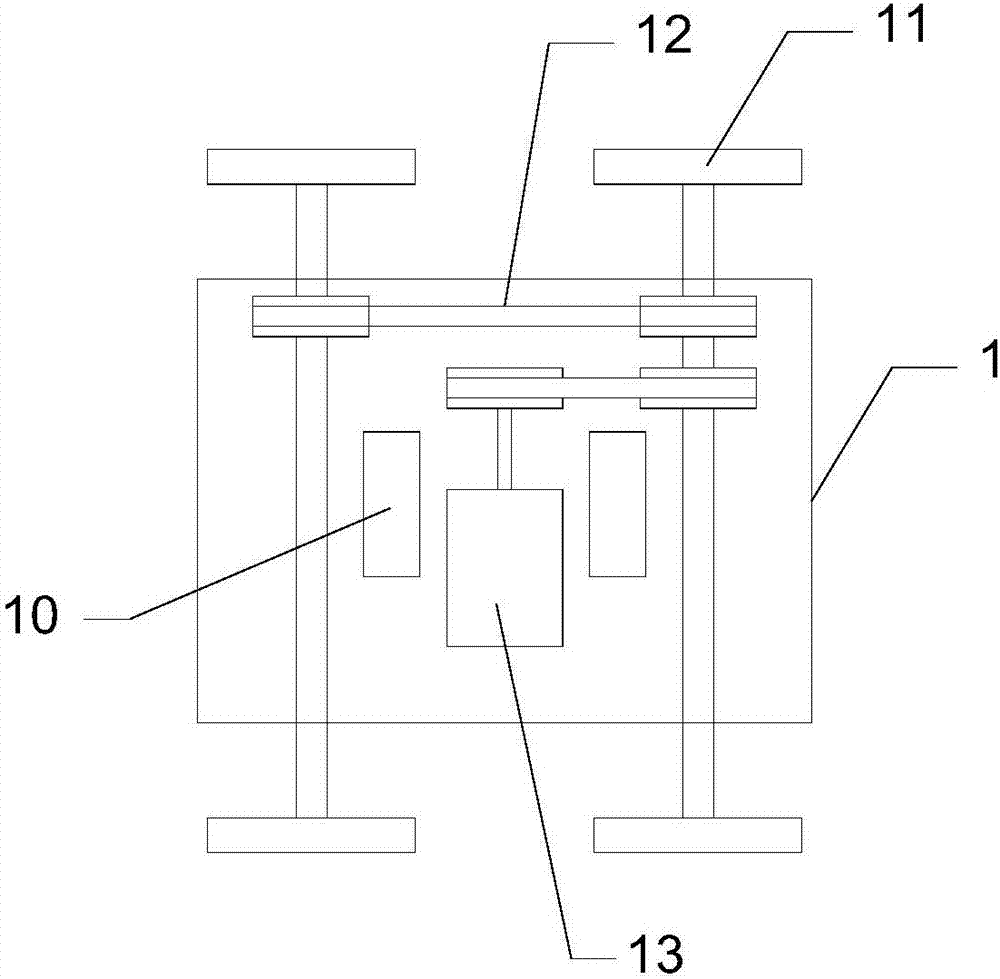

图2为双工作模式的破冰装置中驱动轮驱动机构的结构示意图;
图3为双工作模式的破冰装置中驱动轮的结构示意图;
图4为双工作模式的破冰装置中破冰装置的结构示意图;
图5为双工作模式的破冰装置中破冰轮的结构示意图;
图6为双工作模式的破冰装置中钻孔装置的结构示意图;
图7为双工作模式的破冰装置中破冰锥的分布示意图。
图中:1-机体;2-横杆;3-支撑杆;4-第一移动杆;5-破冰装置;6-第二移动杆;7-钻孔装置;8-活塞杆;9-液压缸;10-通孔;11-驱动轮;12-第一皮带传动机构;13-第一驱动电机;14-固定板;15-破冰轮;16-第二皮带传动机构;17-第二驱动电机;18-切割轮;19-扩围刀片;20-外筒;21-第三驱动电机;22-驱动轴;23-破冰锥;24-半球形凸块;25-固定杆;26-钻头;27-锥形齿;28-浆叶板;29-挤压块。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
请参阅图1~3,本发明实施例中,一种双工作模式的破冰装置,包括机体1、第一驱动电机13、第二驱动电机17和第三驱动电机21;所述机体1为空心结构,机体1四周对称分布有驱动轮11,驱动轮11通过第一皮带传动结构12连接有第一驱动电机13,第一驱动电机13位于机体1内并与外部电源电性连接;所述驱动轮11为空心的塑料轮,使得装置能漂浮在水面上,驱动轮11的圆周上均匀分布有锥形齿21,增加与冰面的摩擦力;所述驱动轮11侧壁上固定连接有浆叶板28,浆叶板28能够使装置在水面航行。
请参阅图1、图4和图5,所述机体1上方设有横杆2,横杆2底部转动连接有支撑杆3,支撑杆2与机体1的上表面固定连接;所述横杆2左侧铰接有第一移动杆4,第一移动杆4穿过机体1并连接有破冰装置5,机体1上设有通孔10,第一移动杆4与通孔10滑动连接;所述破冰装置5设有固定板14,固定板14转动连接有破冰轮15,破冰轮15通过第二皮带传动结构连接16连接有第二驱动电机17,第二驱动电机17通过螺栓与固定板14侧壁固定连接,第二驱动电机17与外部电源电性连接,第二驱动电机17带动切割轮15转动;所述破冰轮15设有切割轮18,切割轮18侧壁固定连接有扩围刀片19,扩围刀片19为直角三角形结构,便于扩大破冰范围,提高破冰效率。
请参阅图1、图6和图7;所述横杆2右侧铰接有第二移动杆6,第二移动杆6穿过通孔10并与通孔10滑动连接;所述第二移动杆10底部固定连接有钻孔装置7,钻孔装置7设有外筒20,外筒20内顶板通过螺栓固定连接有第三驱动电机21,第三驱动电机21与外部电源电性连接;所述第三驱动电机21设有驱动轴22,驱动轴22末端设有钻头26,钻头26进行钻孔;所述驱动轴22外侧呈圆周分布有破冰锥23,破冰锥23通过弹簧与外筒20的底板连接,破冰锥23顶部设有半球形凸块24;所述驱动轴22上位于半球形凸块24上方设有固定杆25,固定杆25与驱动轴22固定连接,驱动轴22带动固定杆25转动,固定杆25两侧固定连接有挤压块29;进而带动挤压块29做圆周运动,对半球形凸块24进行周期性的挤压,使得破冰锥23做上下的往复运动;所述横杆2右侧铰接有活塞杆8,活塞杆8连接有液压缸9,液压缸9通过螺栓与机体1上表面固定连接,液压缸9与外部电源电性连接;液压缸9通过活塞杆8带动横杆2以支撑杆3为支点转动。
本发明的工作原理是:启动第一驱动电机13,第一驱动电机13通过第一皮带传动机构12带动驱动轮11转动,驱动轮11圆周上均匀分布有锥形齿27,便于本装置在冰面上移动,当冰面破碎后,驱动轮11为空心结构的塑料轮且设有浆叶板28,使得本装置在水面上也能继续航行,进行破冰,提高本装置的生存能力,适应多种作业环境;当需要将在鱼塘冰面上破开一个条状开口带,启动液压缸9,使得活塞杆8向上移动,带动横杆2逆时针转动,横杆2带动第一移动杆4向下移动,使得破冰装置5向下移动,启动第二驱动电机17,第二驱动电机17通过第一皮带传动机构16带动破冰轮15的切割轮18对冰面进行切割,同时随着第一移动杆4带动破冰轮15向下运动,切割轮18带动扩围刀片19对切开后的冰面进行扩围,提高破冰的面积,提高破冰的效率,当切割轮18到达冰面的下方时,关闭液压缸9吗,驱动轮11带动本装置继续运动,在冰面上切出一个条状的破冰开口,方便饲料播撒和给鱼塘增氧;重复上述步骤,可以对整个鱼塘进行破冰,破冰效率高;当仅仅需要在冰面上钻孔时,启动液压缸9,活塞杆8向下移动,带动横杆2顺时针转动,横杆2带动第二移动杆6向下移动,进而带动钻孔装置7向下移动,启动第三驱动电机21,驱动轴22转动,带动钻头26转动,对冰面进行钻进,同时,驱动轴22带动固定杆25转动,进而带动挤压块29转动,挤压块29对半球形凸块24进行周期性的挤压,使得破冰锥23向下运动,对冰面进行敲击,加速钻孔的速度,当挤压块29与半球形凸块24脱离时,破冰锥23在弹簧的作用下回到初始位置,随着挤压块29的转动,破冰锥23做周期性的上、下往复运动,对冰面进行破碎,加速了冰层的破碎,提高了钻孔的效率。
对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
