一种快速摘取花朵的装置的制作方法

本技术涉及柑橘，尤其涉及一种快速摘取花朵的装置。

背景技术：

1、柑橘是芸香科柑橘属小乔木植物，分枝多，刺较少；叶片披针形，椭圆形或阔卵形；花单生或簇生，花柱细长；果实通常为扁圆形，果皮薄而光滑，或厚而粗糙，淡黄色，朱红色或深红色，果肉酸或甜，或有苦味，或另有特异气味。

2、在进行柑橘花朵的采摘时，由于柑橘花朵的数量比较大，导致在对柑橘花朵进行采摘时的采集工作量大，同时手动采集的效率较低，过程繁琐，手动采摘之后在装入至器皿中，频繁接触外界容易污染，造成花粉质量低等问题，所以我们提出了便于对柑橘花朵进行快速采摘且便于收集的一种快速摘取花朵的装置，用以解决上述问题。

技术实现思路

1、本实用新型的目的是提供一种快速摘取花朵的装置，解决了现有技术中在进行柑橘花朵的采摘时，由于柑橘花朵的数量比较大，导致在对柑橘花朵进行采摘时的采集工作量大，同时手动采集的效率较低，过程繁琐，手动采摘之后在装入至器皿中，频繁接触外界容易污染，造成花粉质量低的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

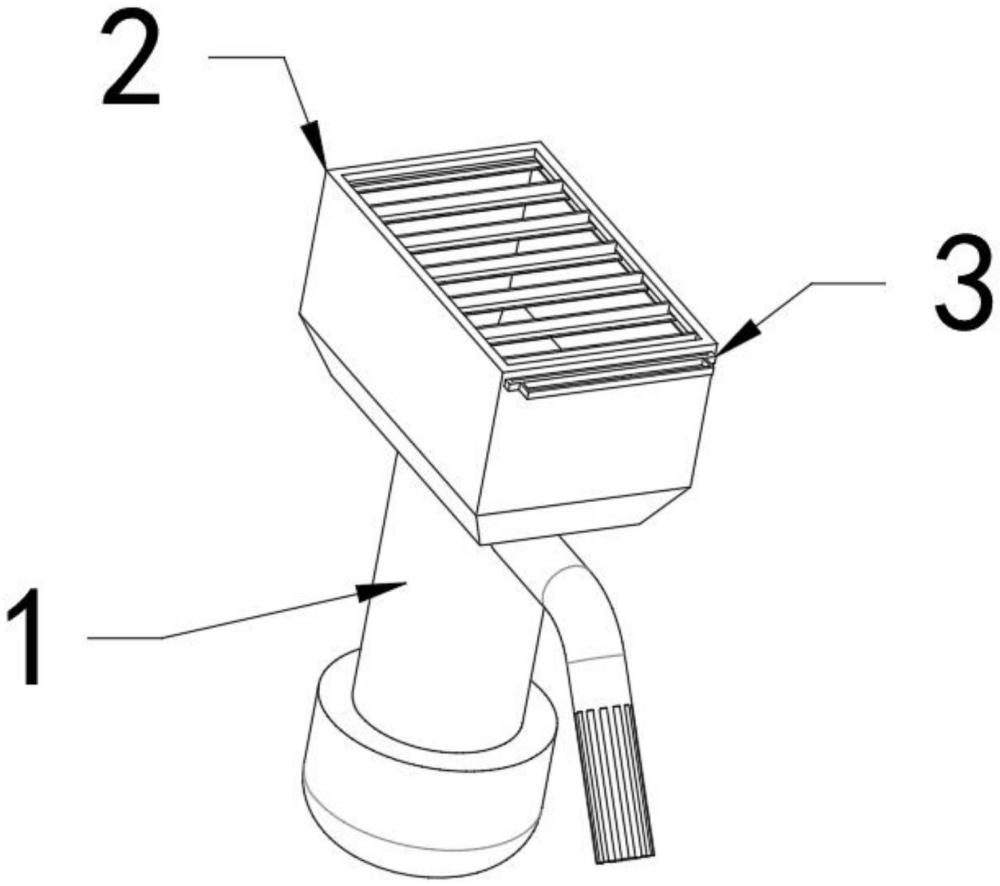

3、一种快速摘取花朵的装置，包括收集盒、圆筒和移动框；

4、所述收集盒的一侧开设有贯穿收集盒侧壁和两个内壁且与移动框相适配的滑动槽；

5、所述收集盒的内腔顶部设置有若干个隔板，所述移动框的内部连接有若干个刀片。

6、优选的，若干个所述隔板沿收集盒的水平方向线性阵列，若干个所述刀片沿移动框的水平方向线性阵列。

7、优选的，所述隔板的底端部水平面位置高于刀片的底端部水平面位置，每个所述刀片的两端均与移动框的内壁螺栓固定连接。

8、优选的，所述移动框的一侧设置有形状为u形的把手，所述把手的两个竖直段的一端均与移动框的侧壁固定连接。

9、优选的，所述收集盒的内腔底部开设有落料口，落料口的内部可拆卸连接有筛选板，所述筛选板的顶部开设有若干个筛选孔。

10、优选的，所述圆筒的底端部连接有收集袋，顶端部与落料口相连通，所述圆筒的一侧固定连接有握把。

11、本实用新型至少具备以下有益效果：

12、通过隔板、刀片和移动框的设置，便于实现将多个柑橘花朵对准放入至若干个隔板之间，然后拉动移动框使得刀片向隔板位置靠近，即可将柑橘花朵进行切断落入至收集盒的内部进行收集，结构合理，便于实现对多个柑橘花朵进行切断，同时可以进行直接收集，大大提高了摘取柑橘花朵的效率和收集的便捷性。

13、本实用新型还具备以下有益效果：

14、便于实现将多个柑橘花朵对准放入至若干个隔板之间，然后拉动移动框使得刀片向隔板位置靠近，即可将柑橘花朵进行切断落入至收集盒的内部进行收集，结构合理，便于实现对多个柑橘花朵进行切断，同时可以进行直接收集，大大提高了摘取柑橘花朵的效率和收集的便捷性，通过刀片和隔板的设置，柑橘花朵进入至刀片和隔板之间，通过刀片的移动即可对柑橘花朵进行切断，通过移动框的设置，便于实现带动刀片进行快速移动，通过把手的设置，提高了拉动移动框的便捷性，通过落料口和筛选板的设置，可以实现将成熟度不够的花蕾进行筛除，通过收集袋的设置，便于对筛除的花蕾进行收集。

1.一种快速摘取花朵的装置，其特征在于，包括：

2.根据权利要求1所述的一种快速摘取花朵的装置，其特征在于，若干个所述隔板(9)沿收集盒(2)的水平方向线性阵列，若干个所述刀片(10)沿移动框(3)的水平方向线性阵列。

3.根据权利要求2所述的一种快速摘取花朵的装置，其特征在于，所述隔板(9)的底端部水平面位置高于刀片(10)的底端部水平面位置，每个所述刀片(10)的两端均与移动框(3)的内壁螺栓固定连接。

4.根据权利要求3所述的一种快速摘取花朵的装置，其特征在于，所述移动框(3)的一侧设置有形状为u形的把手(11)，所述把手(11)的两个竖直段的一端均与移动框(3)的侧壁固定连接。

5.根据权利要求1所述的一种快速摘取花朵的装置，其特征在于，所述收集盒(2)的内腔底部开设有落料口，落料口的内部可拆卸连接有筛选板(6)，所述筛选板(6)的顶部开设有若干个筛选孔(7)。

6.根据权利要求5所述的一种快速摘取花朵的装置，其特征在于，所述圆筒(1)的底端部连接有收集袋(4)，顶端部与落料口相连通，所述圆筒(1)的一侧固定连接有握把(5)。
