一种自清洗食料槽的制作方法

本技术涉及畜类喂养设备，具体为一种自清洗食料槽。

背景技术：

1、猪食槽是一种在猪养殖的过程中对猪进行喂食所需要的储食装置，目前市场上的猪食槽的种类多种多样。

2、现有的猪食槽在喂食后难以对喂食腔室的内壁进行完全冲洗，从而长时间的发酵后容易产生异味。为此，需要设计新的技术方案给予解决。

技术实现思路

1、本实用新型的目的在于提供一种自清洗食料槽，以解决上述背景技术中提出的猪食槽在喂食后难以对喂食腔室的内壁进行完全冲洗，从而长时间的发酵后容易产生异味的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自清洗食料槽，包括自清洗装置，所述自清洗装置包括顶板、储水框、喂食座和第二电动推杆，所述顶板的顶部插接有水管，所述顶板的底部中间处通过螺栓固定有第一电动推杆，所述第一电动推杆的底部固定连接有连接座，所述第一电动推杆的外围分布有多个连接柱，所述连接柱的顶端与所述顶板固定连接，所述连接柱的底端固定连接有卡环；多个所述储水框沿着所述连接座外侧壁分布，并且固定连接，所述卡环延伸进所述储水框内腔底部并卡接，所述顶板底部的出水孔与所述储水框对应；所述喂食座位于所述储水框的下方，所述喂食座的内部开有多个与所述储水框数量相对应的喂食槽，所述喂食槽的底部对应分布一个所述第二电动推杆，所述第二电动推杆的顶部固定连接有卡座，所述卡座与所述喂食座的底部插接。

3、为了方便冲洗后的水流从喂食槽中流出，作为本实用新型的一种自清洗食料槽优选的，所述喂食槽的内侧壁为斜面结构，所述喂食槽的底部开有插孔，所述斜面延伸进所述插孔中。

4、为了控制储水框的下降轨迹，作为本实用新型的一种自清洗食料槽优选的，所述喂食座的顶部通过螺栓固定有导向环，所述导向环的外侧壁与所述储水框的内侧壁滑动接触。

5、为了控制卡座的移动轨迹，使得卡座能够稳定的插于喂食座的底部，作为本实用新型的一种自清洗食料槽优选的，所述喂食座的底部焊接有限位板，所述卡座与所述限位板的内侧壁滑动接触。

6、为了方便的对清洗后的残渣进行统一集中处理，作为本实用新型的一种自清洗食料槽优选的，所述第二电动推杆的底部固定连接有滤板，所述滤板盖于下水道顶面。

7、为了使得水流能够沿着喂食槽的内壁流动，作为本实用新型的一种自清洗食料槽优选的，所述储水框的底部分布有分流板，所述分流板通过连接块与所述储水框焊接，所述分流板与所述储水框之间形成环槽通孔，所述卡环可插于所述环槽通孔中。

8、与现有技术相比，本实用新型的有益效果是：该自清洗食料槽的设置，结构设计合理，通过在喂食座的内部开有多个喂食槽，并且在喂食槽的顶部对应分布一个储水框，储水框的外侧壁可与喂食槽的内侧壁滑动接触，当储水框下移时，卡环可与储水框的底部分离，使得水体沿着储水框的内侧壁流出并对喂食槽的内侧壁进行冲洗，使用喂食座可同时满足多头生猪的进食，并且可使每头生猪均单独进食，并能够对进食后腔室的内壁进行冲洗，从而能够降低猪圈中异味的产生。

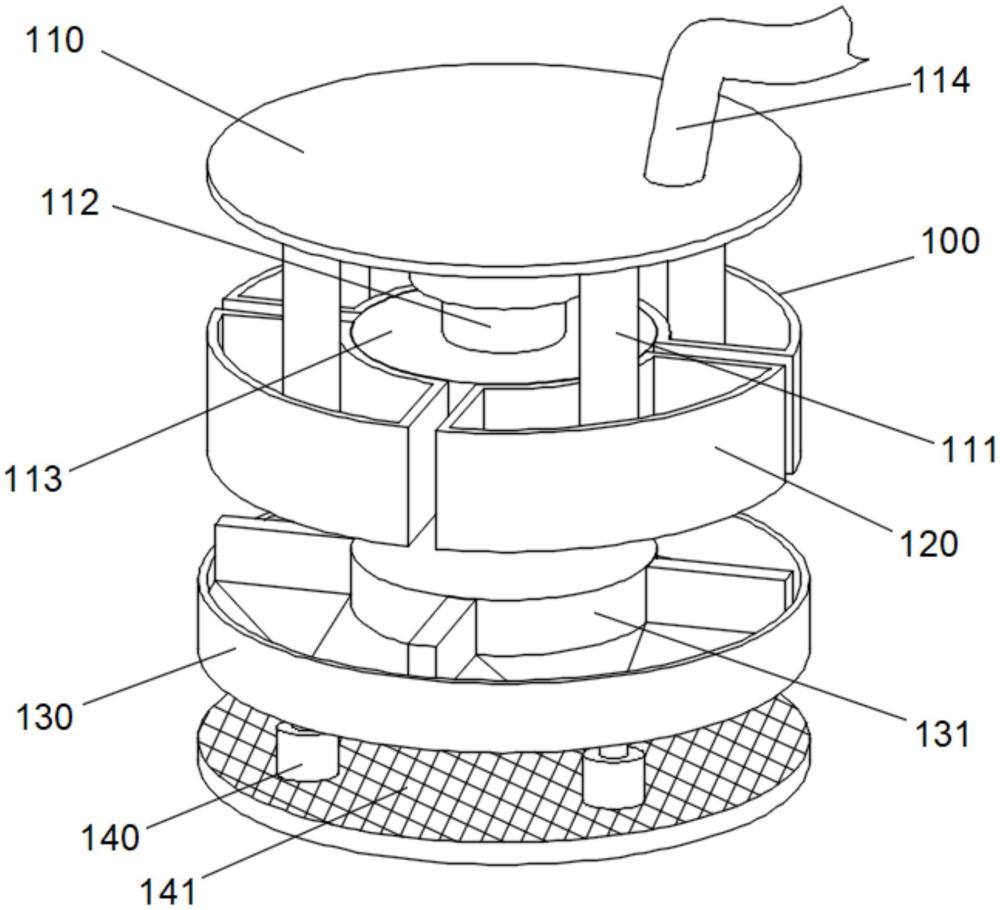

1.一种自清洗食料槽，其特征在于：包括自清洗装置(100)，所述自清洗装置(100)包括顶板(110)、储水框(120)、喂食座(130)和第二电动推杆(140)，所述顶板(110)的顶部插接有水管(114)，所述顶板(110)的底部中间处通过螺栓固定有第一电动推杆(112)，所述第一电动推杆(112)的底部固定连接有连接座(113)，所述第一电动推杆(112)的外围分布有多个连接柱(111)，所述连接柱(111)的顶端与所述顶板(110)固定连接，所述连接柱(111)的底端固定连接有卡环(115)；

2.根据权利要求1所述的一种自清洗食料槽，其特征在于：所述喂食槽(131)的内侧壁为斜面结构，所述喂食槽(131)的底部开有插孔，所述斜面延伸进所述插孔中。

3.根据权利要求1所述的一种自清洗食料槽，其特征在于：所述喂食座(130)的顶部通过螺栓固定有导向环(132)，所述导向环(132)的外侧壁与所述储水框(120)的内侧壁滑动接触。

4.根据权利要求1所述的一种自清洗食料槽，其特征在于：所述喂食座(130)的底部焊接有限位板(133)，所述卡座(142)与所述限位板(133)的内侧壁滑动接触。

5.根据权利要求1所述的一种自清洗食料槽，其特征在于：所述第二电动推杆(140)的底部固定连接有滤板(141)，所述滤板(141)盖于下水道顶面。

6.根据权利要求1所述的一种自清洗食料槽，其特征在于：所述储水框(120)的底部分布有分流板(121)，所述分流板(121)通过连接块(122)与所述储水框(120)焊接，所述分流板(121)与所述储水框(120)之间形成环槽通孔，所述卡环(115)可插于所述环槽通孔中。
