一种园林绿化的灌溉装置

本技术涉及一种灌溉装置，尤其涉及一种园林绿化的灌溉装置。

背景技术：

1、园林绿化指的是通过改造地形与种植树木花草创造出一种美的环境，给予人们一种休闲放松的地方，在园林中，各种树木花草需要水源进行定期灌溉，才可以满足植物生长所需要的水分，需要使用到灌溉装置。

2、如中国专利公开的公开号为cn218634934u的一种园林绿化灌溉装置，涉及园林绿化技术领域，包括固定管，固定管的底部固定安装有水箱，水箱的底部可拆卸安装有底座，水箱位于底座的内部。上述方案，操作人员将水管与进水管相连，转动把手打开阀门，水流从进水管流入通过闸阀进入水箱，由于水箱内部存在气压差，会将水流压着流入固定管，水流顺着固定管进入固定环，再通过固定环分别进入四个出水管，最后由出水管进入出水口，水流由出水孔喷射而出；装置顶部有旋转装置组件，当水流有出水孔喷射而出时，金属杆在电机和旋转环的作用下，不停旋转，当金属杆与出水孔喷射出的水流相遇，形成水雾，扩散出去，使水的利用率达到了最大。

3、上述现有的一种园林绿化灌溉装置使用时发现一些问题，首先采用喷头喷洒清水的方式，由于输送管道内部老化脱落碎片或者青苔等，会随着水流被带入喷头，容易导致喷头堵塞，导致喷头无法正常工作，其次园林中各类植物高度不一，装置处于灌木下方时，灌木等会遮挡喷洒的清水的问题。

技术实现思路

1、本实用新型的目的在于提供一种园林绿化的灌溉装置，以解决上述背景技术中提出现有的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种园林绿化的灌溉装置，包括喷灌主体，所述喷灌主体一侧嵌设安装有第一限位罩，所述喷灌主体另一侧嵌设安装有第二限位罩，所述第二限位罩内滑动安装有滤筒，所述滤筒中间处嵌设安装有滤网，所述第二限位罩端口处螺纹安装有密封盖，所述喷灌主体下方设置有支撑杆，所述喷灌主体下面固定安装有螺纹连接头，所述支撑杆上面开设有螺纹连接槽，所述螺纹连接槽与螺纹连接头螺纹配合。

3、优选的，所述喷灌主体内开设有空腔，所述喷灌主体上面固定安装有喷头，所述喷头与空腔内部相通。

4、优选的，所述第一限位罩一侧固定安装有进水连接头，所述第一限位罩内壁固定安装有凸环。

5、优选的，所述滤筒一端固定安装有密封橡胶垫，所述密封橡胶垫与凸环相互配合。

6、优选的，所述滤筒内底部开设有进水孔。

7、优选的，所述密封盖内固定安装有连接杆，所述连接杆另一端固定安装有刮板，所述刮板与滤筒相互配合。

8、与现有技术相比，本实用新型的有益效果是：

9、1、通过输送清水进入第一限位罩内部，清水会通过进水孔进入滤筒内部，再通过滤网过滤后进入空腔内部，有效避免清水中含有的杂质堵塞喷头。

10、2、通过螺纹连接槽与螺纹连接头螺纹配合，旋转支撑杆即可将螺纹连接头旋出螺纹连接槽内部，解除对支撑杆的限制后，便于更换不同长度的支撑杆，使喷灌主体能够适应不同高度植物的喷灌。

11、3、旋下密封盖带动刮板移出滤筒内部，刮板贴合滤筒内壁，从而刮板移出会将滤筒内壁积攒杂质刮除，有效避免杂质堆积影响过滤速度，同时取下密封盖后，滤筒也可以从第二限位罩内部轻易取出，便于后期更换滤网。

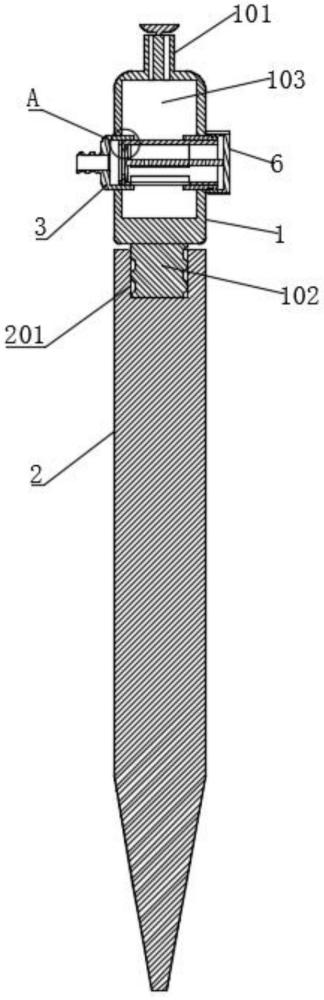

1.一种园林绿化的灌溉装置，包括喷灌主体(1)，其特征在于：所述喷灌主体(1)一侧嵌设安装有第一限位罩(3)，所述喷灌主体(1)另一侧嵌设安装有第二限位罩(4)，所述第二限位罩(4)内滑动安装有滤筒(5)，所述滤筒(5)中间处嵌设安装有滤网(501)，所述第二限位罩(4)端口处螺纹安装有密封盖(6)，所述喷灌主体(1)下方设置有支撑杆(2)，所述喷灌主体(1)下面固定安装有螺纹连接头(102)，所述支撑杆(2)上面开设有螺纹连接槽(201)，所述螺纹连接槽(201)与螺纹连接头(102)螺纹配合。

2.根据权利要求1所述的一种园林绿化的灌溉装置，其特征在于：所述喷灌主体(1)内开设有空腔(103)，所述喷灌主体(1)上面固定安装有喷头(101)，所述喷头(101)与空腔(103)内部相通。

3.根据权利要求1所述的一种园林绿化的灌溉装置，其特征在于：所述第一限位罩(3)一侧固定安装有进水连接头(301)，所述第一限位罩(3)内壁固定安装有凸环(302)。

4.根据权利要求1所述的一种园林绿化的灌溉装置，其特征在于：所述滤筒(5)一端固定安装有密封橡胶垫(502)，所述密封橡胶垫(502)与凸环(302)相互配合。

5.根据权利要求1所述的一种园林绿化的灌溉装置，其特征在于：所述滤筒(5)内底部开设有进水孔(503)。

6.根据权利要求1所述的一种园林绿化的灌溉装置，其特征在于：所述密封盖(6)内固定安装有连接杆(601)，所述连接杆(601)另一端固定安装有刮板(602)，所述刮板(602)与滤筒(5)相互配合。
