一种太阳能杀虫灯的制作方法

本技术涉及杀虫灯，具体为一种太阳能杀虫灯。

背景技术：

1、杀虫灯是利用一定的波长紫外光对昆虫具有较强的趋光、趋波、趋色、趋性的特性原理，确定对昆虫的诱导波长，利用紫外光辐射对害虫间生的趋光兴奋效应，引诱害虫扑向灯的光源，而光源外配置高压击杀网将害虫杀死的一种设备；

2、现有的，公告号为cn219762289u公开了一种太阳能杀虫灯，所述杀虫灯本体的底部连接有收集机构，所述收集机构包括导流管，所述杀虫灯本体的底部固定连接有导流管，所述导流管外部固定连接有两个滑动框，所述滑动框上设有滑槽，所述滑动框上滑动连接有滑杆，所述滑杆与滑动框之间夹持有弹簧，所述滑杆的底部设有转槽，所述滑杆上通过转槽转动连接有转轴，所述转轴上固定连接有收集框，所述收集框的内部设有格栅，转轴与收集框固定连接，所以可以翻转收集框，将收集框中的虫子倒进垃圾桶，清理虫子会比较方便，弹簧可以将收集框复位，由于收集框的内部设有格栅，在清理虫子后无需再次翻转收集框，操作简单；

3、但现有的太阳能杀虫灯的太阳能板无法进行翻转，导致太阳能板在一段时间中是无法接收到太阳光照的，因此转换的电能较少，续航能力差，甚至需要额外供电。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的在于提供一种太阳能杀虫灯，以解决上述背景技术中提出现有的太阳能杀虫灯的太阳能板无法进行翻转，导致太阳能板在一段时间中是无法接收到太阳光照的，因此转换的电能较少，续航能力差，甚至需要额外供电的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种太阳能杀虫灯，包括接收机构、收集机构和杀虫机构，所述接收机构位于杀虫机构的上方，所述收集机构位于杀虫机构的下方，所述接收机构包括安装块、太阳能板和蓄电池，所述安装块固定安装于杀虫机构的外端，所述太阳能板固定安装于安装块的顶端，所述蓄电池固定安装于杀虫机构的内侧。

5、优选的，所述收集机构包括固定底座、实心柱、空心柱、接虫斗、出虫口和密封塞，所述实心柱固定安装于固定底座的顶端，通过固定底座限定实心柱的位置，便于固定实心柱来进行支撑和分化作用。

6、优选的，所述空心柱固定安装于实心柱的顶端，所述接虫斗固定安装于空心柱的顶端，通过实心柱限定空心柱的位置，空心柱限定接虫斗的位置，便于分化空心柱，从而方便接虫斗将电死的害虫接到空心柱中进行收集。

7、优选的，所述出虫口固定设置于空心柱的外端，所述密封塞活动安装于出虫口的内端，所述密封塞与出虫口相适配，通过空心柱限定出虫口的位置，便于固定出虫口来将空心柱中的死虫排出，通过出虫口限定密封塞的位置，便于取下和塞入密封塞来打开和关闭出虫口，从而方便对死虫进行统一排出。

8、优选的，所述杀虫机构包括安装架、支撑杆、顶板、诱虫灯、电网、安装板、电机和转轴，所述安装架固定安装于接虫斗的顶端，通过接虫斗限定安装架的位置，便于固定安装架来进行安装作用。

9、优选的，所述支撑杆固定安装于安装架的顶端，所述支撑杆呈对称分布，所述顶板固定安装于支撑杆的顶端且位于蓄电池的顶端，通过安装架限定支撑杆的位置，支撑杆限定顶板的位置，便于固定支撑杆来对顶板进行固定和支撑。

10、优选的，所述诱虫灯固定安装于安装架的顶端，所述电网固定安装于安装架的顶端且位于顶板的底端，通过安装架限定诱虫灯的位置，便于引诱害虫扑向诱虫灯，通过安装架、顶板限定电网的位置，便于将扑向诱虫灯的害虫电死，从而进行杀虫。

11、与现有技术相比，本实用新型的有益效果是：

12、1、该太阳能杀虫灯安装了接收机构，通过转轴限定安装块的位置，安装块限定太阳能板的位置，便于转轴带动安装块转动，从而带动太阳能板翻动，方便太阳能板根据太阳的方向自动翻动，使太阳光照最大化，增加太阳能板转换的电能来增加续航能力，通过顶板限定蓄电池的位置，便于储存转换的电能，从而方便夜晚供电；

13、2、该太阳能杀虫灯安装了收集机构，通过固定底座限定实心柱的位置，便于固定实心柱来进行支撑和分化作用，通过实心柱限定空心柱的位置，空心柱限定接虫斗的位置，便于分化空心柱，从而方便接虫斗将电死的害虫接到空心柱中进行收集，通过空心柱限定出虫口的位置，便于固定出虫口来将空心柱中的死虫排出，通过出虫口限定密封塞的位置，便于取下和塞入密封塞来打开和关闭出虫口，从而方便对死虫进行统一排出；

14、3、该太阳能杀虫灯安装了杀虫机构，通过接虫斗限定安装架的位置，便于固定安装架来进行安装作用，通过安装架限定支撑杆的位置，支撑杆限定顶板的位置，便于固定支撑杆来对顶板进行固定和支撑，通过安装架限定诱虫灯的位置，便于引诱害虫扑向诱虫灯，通过安装架、顶板限定电网的位置，便于将扑向诱虫灯的害虫电死，从而进行杀虫，通过顶板限定安装板的位置，安装板限定电机的位置，电机、安装板限定转轴的位置，便于固定安装板来固定电机进行工作，从而带动转轴进行转动。

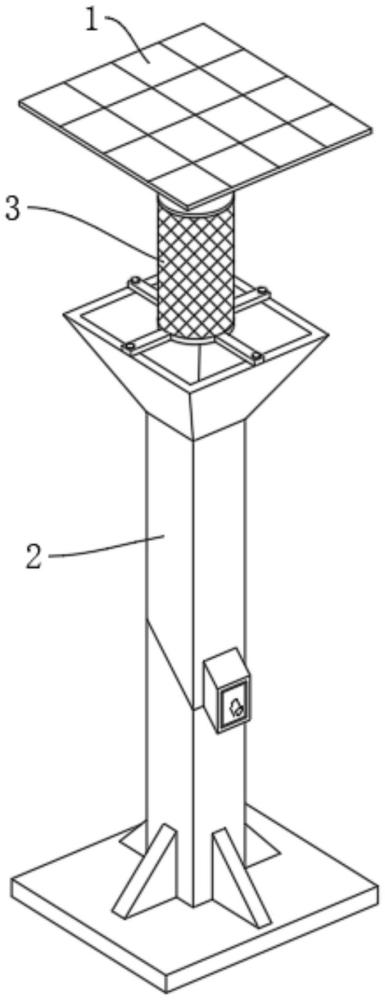

1.一种太阳能杀虫灯，包括接收机构(1)、收集机构(2)和杀虫机构(3)，其特征在于：所述接收机构(1)位于杀虫机构(3)的上方，所述收集机构(2)位于杀虫机构(3)的下方，所述接收机构(1)包括安装块(101)、太阳能板(102)和蓄电池(103)，所述安装块(101)固定安装于杀虫机构(3)的外端，所述太阳能板(102)固定安装于安装块(101)的顶端，所述蓄电池(103)固定安装于杀虫机构(3)的内侧，所述收集机构(2)包括固定底座(201)、实心柱(202)、空心柱(203)、接虫斗(204)、出虫口(205)和密封塞(206)，所述实心柱(202)固定安装于固定底座(201)的顶端，所述空心柱(203)固定安装于实心柱(202)的顶端，所述接虫斗(204)固定安装于空心柱(203)的顶端，所述出虫口(205)固定设置于空心柱(203)的外端，所述密封塞(206)活动安装于出虫口(205)的内端，所述密封塞(206)与出虫口(205)相适配，所述杀虫机构(3)包括安装架(301)、支撑杆(302)、顶板(303)、诱虫灯(304)、电网(305)、安装板(306)、电机(307)和转轴(308)，所述安装架(301)固定安装于接虫斗(204)的顶端，所述支撑杆(302)固定安装于安装架(301)的顶端，所述支撑杆(302)呈对称分布，所述顶板(303)固定安装于支撑杆(302)的顶端且位于蓄电池(103)的顶端，所述诱虫灯(304)固定安装于安装架(301)的顶端，所述电网(305)固定安装于安装架(301)的顶端且位于顶板(303)的底端，所述安装板(306)固定安装于顶板(303)的顶端，所述安装板(306)呈对称分布，所述电机(307)固定安装于安装板(306)的外端，所述转轴(308)固定安装于电机(307)的传动端且贯穿安装板(306)，所述转轴(308)与安装板(306)为活动连接。
