一种薄壁抗拉伸内镶圆柱滴灌管的制作方法

本技术属于滴灌管，尤其是一种薄壁抗拉伸内镶圆柱滴灌管。

背景技术：

1、地下滴灌是一种新兴的节水灌溉方式，不仅有利于实现全自动化管理，减少人为破坏，而且有利于保持土壤结构、维持作物根系疏松通气、减少土壤水分蒸发、抑制田间杂草生长，同时节水、增产效益显著。因此，地下滴灌相对于传统灌溉方式具有无可比拟的优势。

2、常规滴灌管内的设有滴灌头，滴灌头与管内输水通道连通，由于农作物种植为人工种植，因此农作物间距不完全一致，然而滴灌头为固定设置不可移动，导致滴灌头与农作物之间的距离或远或近，造成农作物灌溉不均匀的问题。

技术实现思路

1、实用新型目的：提供一种薄壁抗拉伸内镶圆柱滴灌管，以解决现有技术中的问题。

2、技术方案：

3、一种薄壁抗拉伸内镶圆柱滴灌管，所述滴灌管包括管体、调节组件和滴灌头，所述管体开设有第一调节槽，所述调节组件包括圆柱管和调节板，所述圆柱管外壁与所述管体内壁贴合固定连接且开设有第二调节槽，所述第一调节槽和所述第二调节槽位置对应，所述调节板与所述圆柱管内壁滑动配合且隔离所述圆柱管内部和所述第二连接槽，所述滴灌头从所述管体内部依次穿过所述调节板、所述第二调节槽和所述第一调节槽伸向所述管体外部，所述调节板与所述滴灌头固定连接，所述第一调节槽和所述第二调节槽分别与所述滴灌头滑动配合。

4、作为优选，所述滴灌头设有导液管和滴头，所述导液管为伸缩管，所述滴头内部设有压力补偿器。

5、作为优选，所述圆柱管内开设有限位槽，所述限位槽位于所述第二连接槽两端，所述调节板设有滑块，所述滑块与所述限位槽滑动配合。

6、作为优选，所述滴灌管一端设有螺纹槽，另一端设有螺纹，所述螺纹槽和所述螺纹规格相对应。

7、作为优选，所述滴灌管外壁采用聚氨酯喷涂弹性体耐磨材料。

8、作为优选，所述调节板两端设有铲块。

9、本实用新型的有益效果：

10、1、本实用新型中，在管体上开设第一调节槽，在圆柱管上开设第二调节槽，第一调节槽和第二调节槽位置对应，通过调节板隔离滴灌管内部与开放式的第二调节槽和第一调节槽，同时调节板与圆柱管内部通过限位槽和滑块滑动配合，从而带动滴灌头在第一调节槽和第二调节槽内滑动，使得滴灌头可以在管体上调整位置，以适应距离过近或过远的农作物，减少成本投入，提高灌溉效益。

11、2、本实用新型中，滴头内部设有压力补偿器，压力补偿器可以防虹吸功能阻止堵塞物从滴头外部吸入滴头造成堵塞，提高该滴灌管使用寿命，减少人工检修频率，有效降低灌溉投入成本。

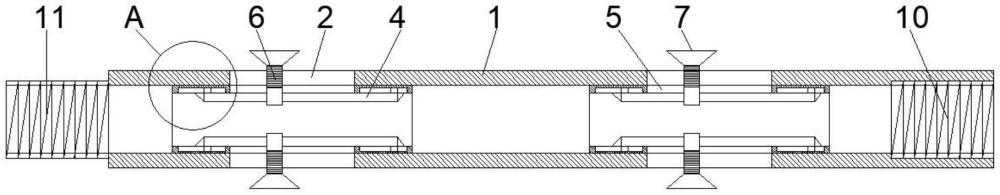

1.一种薄壁抗拉伸内镶圆柱滴灌管，其特征在于：所述滴灌管包括管体（1）、调节组件和滴灌头，所述管体（1）开设有第一调节槽（2），所述调节组件包括圆柱管（3）和调节板（4），所述圆柱管（3）外壁与所述管体（1）内壁贴合固定连接且开设有第二调节槽（5），所述第一调节槽（2）和所述第二调节槽（5）位置对应，所述调节板（4）与所述圆柱管（3）内壁滑动配合且隔离所述圆柱管（3）内部和第二调节槽（5），所述滴灌头从所述管体（1）内部依次穿过所述调节板（4）、所述第二调节槽（5）和所述第一调节槽（2）伸向所述管体（1）外部，所述调节板（4）与所述滴灌头固定连接，所述第一调节槽（2）和所述第二调节槽（5）分别与所述滴灌头滑动配合。

2.根据权利要求1所述的一种薄壁抗拉伸内镶圆柱滴灌管，其特征在于：所述滴灌头设有导液管（6）和滴头（7），所述导液管（6）为伸缩管，所述滴头（7）内部设有压力补偿器。

3.根据权利要求1所述的一种薄壁抗拉伸内镶圆柱滴灌管，其特征在于：所述圆柱管（3）内开设有限位槽（8），所述限位槽（8）位于所述第二调节槽（5）两端，所述调节板（4）设有滑块（9），所述滑块（9）与所述限位槽（8）滑动配合。

4.根据权利要求1所述的一种薄壁抗拉伸内镶圆柱滴灌管，其特征在于：所述滴灌管一端设有螺纹槽（10），另一端设有螺纹，所述螺纹槽（10）和所述螺纹（11）规格相对应。

5.根据权利要求1所述的一种薄壁抗拉伸内镶圆柱滴灌管，其特征在于：所述滴灌管外壁采用聚氨酯喷涂弹性体耐磨材料。

6.根据权利要求1所述的一种薄壁抗拉伸内镶圆柱滴灌管，其特征在于：所述调节板（4）两端设有铲块（12）。
