一种用于乔木种植的自动水分补充装置的制作方法

本技术涉及乔木种植，尤其涉及一种用于乔木种植的自动水分补充装置。

背景技术：

1、乔木是指树身高大的树木，由根部发生独立的主干，树干和树冠有明显区分。有一个直立主干，且通常高达六米至数十米的木本植物称为乔木。其往往树体高大，具有明显的高大主干，在乔木种植过程中，水分补充必不可少，种植者需要经常对乔木进行浇水。

2、现有的用于乔木种植的自动水分补充装置在对乔木进行水分补充时，往往不能根据乔木的大小来调节装置内部水流量的大小，并且在降雨天气时不能对雨水进行收集，进而造成水分的浪费。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于乔木种植的自动水分补充装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种用于乔木种植的自动水分补充装置，包括接水盘，所述接水盘内壁固定连接有挡板，所述挡板顶部开设有多个通孔，每个所述通孔内壁均固定连接有过滤网，所述接水盘底部固定连通有储水管，所述储水管底部固定连通有排水箱，所述排水箱底部固定连通有渗水件，所述渗水件侧壁开设有多个排水孔，所述排水箱内壁固定连接有第一圆板，所述第一圆板顶部开设有多个直径不同的第一圆孔。

4、优选地，所述排水箱内壁固定连接有长板，所述长板顶部贯穿转动连接有第一转杆，所述第一转杆底部固定连接有第二圆板，所述第二圆板顶部开设有第二圆孔，所述第二圆板底部和第一圆板顶部相抵滑动。

5、优选地，所述第一转杆顶部固定连接有第一锥齿轮，所述排水箱侧壁贯穿转动连接有第二转杆，所述第二转杆一端固定连接有第二锥齿轮，所述第一锥齿轮和第二锥齿轮啮合连接。

6、优选地，所述排水箱侧壁固定连接有保护箱，所述保护箱侧壁设有拉门，所述第二转杆的另一端贯穿保护箱侧壁后固定连接有转板。

7、优选地，所述保护箱内壁开设有多个插孔，所述插孔呈环形结构排列，所述转板侧壁贯穿滑动连接有滑杆，所述滑杆的一端插设在其中一个插孔内部。

8、优选地，所述接水盘侧壁对称固定连接有固定杆，所述接水盘侧壁固定连通有水管。

9、本实用新型中的有益效果：

10、1.本实用新型中，通过设置第一圆板、第二圆板和转板等结构，使得通过第二圆孔和不同的第一圆孔相重叠或者和第一圆板重叠，来控制水流量的大小或者关闭水流的进入，进而在降雨天气时，可以控制本装置的水分进出，并且在降雨天气时，本装置还能对雨水进行储存，进而再后续浇水过程中，可以对雨水进行二次利用。

11、2.本实用新型中，通过设置渗水件、排水箱和挡板等结构，使得过滤网将水流中的杂质进行过滤，避免杂质对整个装置的内部结构进行堵塞或者破坏，而水流直接对乔木根系进行浇水，进而减少水分的浪费。

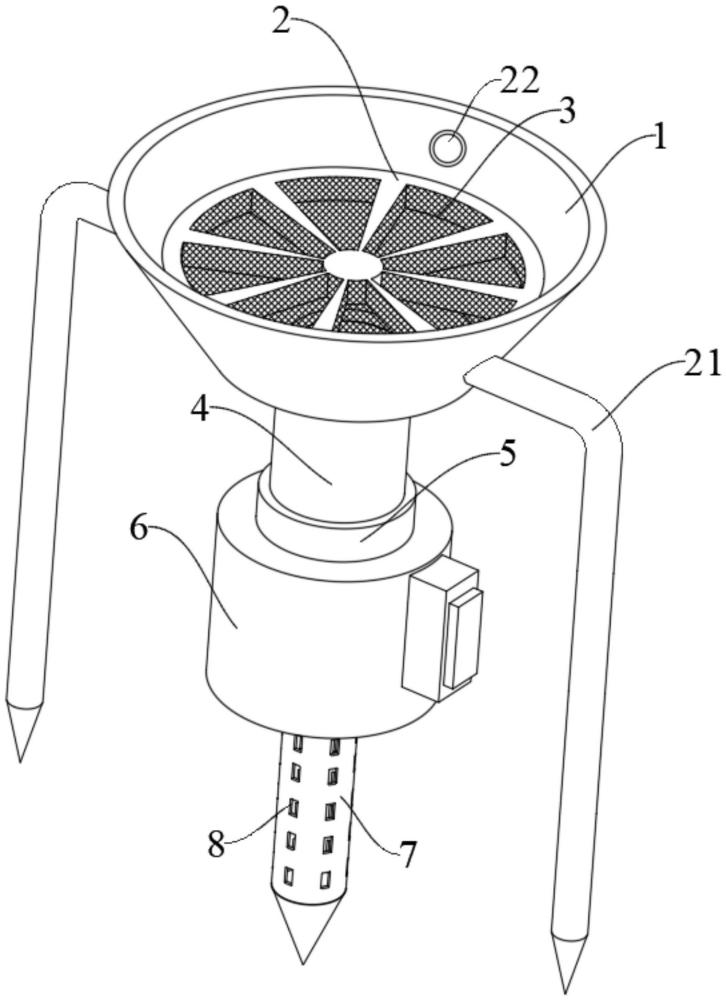

1.一种用于乔木种植的自动水分补充装置，包括接水盘(1)，其特征在于，所述接水盘(1)内壁固定连接有挡板(2)，所述挡板(2)顶部开设有多个通孔(3)，每个所述通孔(3)内壁均固定连接有过滤网，所述接水盘(1)底部固定连通有储水管(4)，所述储水管(4)底部固定连通有排水箱(6)，所述排水箱(6)底部固定连通有渗水件(7)，所述渗水件(7)侧壁开设有多个排水孔，所述排水箱(6)内壁固定连接有第一圆板(11)，所述第一圆板(11)顶部开设有多个直径不同的第一圆孔(13)。

2.根据权利要求1所述的一种用于乔木种植的自动水分补充装置，其特征在于，所述排水箱(6)内壁固定连接有长板(8)，所述长板(8)顶部贯穿转动连接有第一转杆(9)，所述第一转杆(9)底部固定连接有第二圆板(10)，所述第二圆板(10)顶部开设有第二圆孔(12)，所述第二圆板(10)底部和第一圆板(11)顶部相抵滑动。

3.根据权利要求2所述的一种用于乔木种植的自动水分补充装置，其特征在于,所述第一转杆(9)顶部固定连接有第一锥齿轮(14)，所述排水箱(6)侧壁贯穿转动连接有第二转杆(15)，所述第二转杆(15)一端固定连接有第二锥齿轮(16)，所述第一锥齿轮(14)和第二锥齿轮(16)啮合连接。

4.根据权利要求3所述的一种用于乔木种植的自动水分补充装置，其特征在于，所述排水箱(6)侧壁固定连接有保护箱(17)，所述保护箱(17)侧壁设有拉门，所述第二转杆(15)的另一端贯穿保护箱(17)侧壁后固定连接有转板(18)。

5.根据权利要求4所述的一种用于乔木种植的自动水分补充装置，其特征在于，所述保护箱(17)内壁开设有多个插孔(19)，所述插孔(19)呈环形结构排列，所述转板(18)侧壁贯穿滑动连接有滑杆(20)，所述滑杆(20)的一端插设在其中一个插孔(19)内部。

6.根据权利要求5所述的一种用于乔木种植的自动水分补充装置，其特征在于，所述接水盘(1)侧壁对称固定连接有固定杆(21)，所述接水盘(1)侧壁固定连通有水管(5)。
