一种饲料投放车喂料装置的制作方法

本技术涉及一种喂料装置，尤其为一种饲料投放车喂料装置。

背景技术：

1、近年来，随着畜牧业的发展，家畜养殖逐渐走向规模化与机械化。目前大多数的养殖场的料槽均沿围栏边缘平行摆放，往往采用投料车沿着料槽进行投料，随着畜牧业的发展，对于饲料投放车的喂料装置的要求也越来越高。目前传统的饲料投放车喂料装置，饲料通过放入到料筒再到下料的过程中，饲料往往都比较凉，冬季的时候畜牧吃了凉的饲料会拉肚子，会造成畜牧生病，往往要采用各种方法来对饲料加热，比较耗时耗力。因此，本实用新型提供一种饲料投放车喂料装置。

技术实现思路

1、本实用新型的主要目的在于提供一种饲料投放车喂料装置，以解决相关技术中提出的饲料通过放入到料筒再到下料的过程中，饲料往往都比较凉，冬季的时候畜牧吃了凉的饲料会拉肚子，会造成畜牧生病，往往要采用各种方法来对饲料加热，比较耗时耗力问题。

2、为了实现上述目的，根据本实用新型的一个方面，提供了一种饲料投放车喂料装置，包括小车和安装在小车上的料筒，所述料筒内设有搅拌装置，所述搅拌装置包括搅拌轴，所述搅拌轴设有若干个搅拌叶；还包括：

3、空心柱；所述空心柱设置在料筒的内壁上；

4、石英加热管；所述石英加热管设置在料筒内壁的内部，所述石英加热管用于辅助空心柱对料筒内进行加热。

5、进一步地，小车包括安装板，所述安装板底部固定安装有滚轮，所述安装板上表面一侧中心处固定安装有扶杆，所述安装板另一侧设有出料管。

6、进一步地，料筒底部可移动安装在安装板上表面靠近另一侧中心处内。

7、进一步地，料筒内开设有内腔，所述搅拌轴转动安装在内腔中心处，若干个所述搅拌叶固定安装在搅拌轴上，所述搅拌轴一端固定安装有电机，所述料筒上表面一侧固定安装有进料口。

8、进一步地，料筒的内壁内设置有隔层，所述石英加热管设置于隔层内，其石英加热管呈螺旋形沿内壁环绕且对料筒的内壁进行加热。

9、进一步地，空心柱连接在料筒的内壁上，所述空心柱内部与隔层相连通，且所述空心柱沿料筒的内壁设置多组空心柱。

10、与现有技术相比，本实用新型具有以下有益效果：

11、通过在料筒的内壁的内部设置一个螺旋形的石英加热管，并在里面加入加热油，同时在内壁上设置多个与筒壁内部相通的的空心柱，从而使得喂料装置在搅拌过程中保证了对物料进行加热，物料不易冷却，使得保证物料在下料时物料能够保持热量，提高工作效率且省时省力。

1.一种饲料投放车喂料装置，包括小车（1）和安装在小车（1）上的料筒（2），其特征在于，所述料筒（2）内设有搅拌装置，所述搅拌装置包括搅拌轴（28），所述搅拌轴（28）设有若干个搅拌叶（281）；还包括：

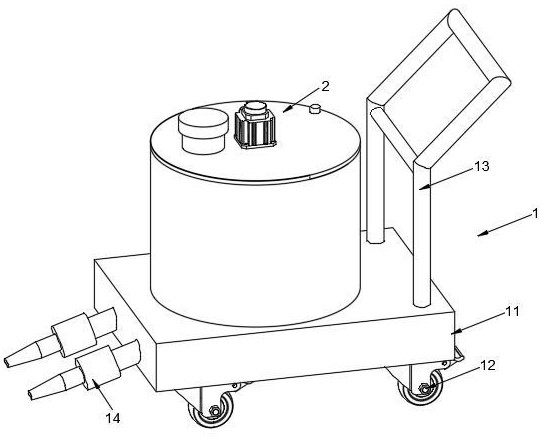

2.根据权利要求1所述的一种饲料投放车喂料装置，其特征在于，所述小车（1）包括安装板（11），所述安装板（11）底部固定安装有滚轮（12），所述安装板（11）上表面一侧中心处固定安装有扶杆（13），所述安装板（11）另一侧设有出料管（14）。

3.根据权利要求2所述的一种饲料投放车喂料装置，其特征在于，所述料筒（2）底部可移动安装在安装板（11）上表面靠近另一侧中心处内。

4.根据权利要求1所述的一种饲料投放车喂料装置，其特征在于，所述料筒（2）内开设有内腔，所述搅拌轴（28）转动安装在内腔中心处，若干个所述搅拌叶（281）固定安装在搅拌轴（28）上，所述搅拌轴（28）一端固定安装有电机（21），所述料筒（2）上表面一侧固定安装有进料口（22）。

5.根据权利要求4所述的一种饲料投放车喂料装置，其特征在于，所述料筒（2）的内壁内设置有隔层（25），所述石英加热管（24）设置于隔层（25）内，其石英加热管（24）呈螺旋形沿内壁环绕且对料筒（2）的内壁进行加热。

6.根据权利要求5所述的一种饲料投放车喂料装置，其特征在于，所述空心柱（26）连接在料筒（2）的内壁上，所述空心柱（26）内部与隔层（25）相连通，且所述空心柱（26）沿料筒（2）的内壁设置多组空心柱（26）。
