一种养殖用温湿度自动调节及空气过滤系统的制作方法

本技术涉及养殖环境控制，具体涉及一种养殖用温湿度自动调节及空气过滤系统。

背景技术：

1、在养殖栏舍的环境控制中，栏舍内的温湿度及空气均是至关重要的环境控制项目，其直接影响到栏舍内的环境质量。目前，为了提高栏舍内环境，对栏舍内的温湿度控制及空气过滤的方式大多是直接设置通风或供暖系统，以通过调整栏舍内的温度达到对栏舍内温湿度的自动调节，利用通风的方式实现对栏舍内的空气交换，达到栏舍内空气质量调整的目的。而该种方式中，栏舍内空气直接外排后，其空气内的余热未得到有效的利用，同时，栏舍内空气外排之后还是需要经过空气处理装置进行杀菌、消毒等净化处理之后才可外排至环境中。鉴于此，本申请提供了一种养殖用温湿度自动调节及空气过滤系统。

技术实现思路

1、为解决上述技术问题，本实用新型提出一种养殖用温湿度自动调节及空气过滤系统。

2、本实用新型的技术方案是这样实现的：

3、一种养殖用温湿度自动调节及空气过滤系统,包括设置在栏舍内的温湿度探头、用于将栏舍内空气抽出的排风管道、将排风管道内排出的空气与外界空气进行热量交换的冷热空气交换泵、为冷热空气交换泵供入外界空气的空气净化装置、用于储存冷热空气交换泵排出的气体的冷热气体储存罐，且冷热气体储存罐连接有用于为栏舍供入空气的供风管道，其中，冷热空气交换泵与排风管道之间设置有用于对栏舍内排出空气进行处理的空气处理装置。

4、进一步地，所述空气处理装置包括箱体、活性炭吸附部件及紫外线杀菌灯，所述箱体呈长方体结构，所述活性炭吸附部件在所述箱体内设置有多列，每列所述活性炭吸附部件内共同穿设有紫外线杀菌灯。

5、进一步地，沿所述箱体的长度方向呈相邻的两列活性炭吸附部件之间设置有折流板，所述箱体长度方向的两端分别设置有进气口与排气口，所述进气口的高度小于最底层活性炭吸附部件的高度，且所述排气口的高度大于最高层活性炭吸附部件的高度。

6、进一步地，每列所述活性炭吸附部件在所述箱体的宽度方向设置为两组呈对称分布，每组对应的两个所述活性炭吸附部件相对的一侧通过向内凹陷形成半圆形凹槽，且所述半圆形凹槽套设在所述紫外线杀菌灯外部。

7、进一步地，所述活性炭吸附部件包括外框及插接在所述外框内的活性炭层，所述外框及所述活性炭层朝向所述箱体中心一侧面的中部均向内凹陷形成所述半圆形凹槽，所述外框的外侧面为封闭的板面结构，所述外框的上下两表面及朝内的一侧面均开设有通道，且所述活性炭层朝内的一侧面与所述外框朝内的一侧面平齐。

8、进一步地，所述箱体在长度方向的两端内壁面上及所述折流板的两侧面上均安装有插条，所述外框的前后两侧面均开设有用于套上所述插条的条形槽。

9、进一步地，所述箱体的侧壁上开设有用于所述活性炭吸附部件插入的通孔，所述外框的外侧面安装有用于从外侧封堵所述通孔的封板，且所述封板上设置有与所述箱体固定的锁紧螺栓。

10、进一步地，所述外框朝内一侧面的上下两端均开设有挡槽，相邻两个所述折流板之间及位于两端的折流板分别与箱体的前后两端内壁面之间设置有与所述挡槽相适配的挡条。

11、进一步地，所述箱体的顶部开设用用于所述紫外线杀菌灯贯穿的贯通孔，所述箱体的内底壁上安装有套上所述紫外线杀菌灯底端的灯套，且所述贯通孔内设置有孔盖。

12、本实用新型具有如下有益效果：

13、1、通过设置的温湿度探头对栏舍内的温湿度进行实时检测，然后将检测结果反馈至控制箱之后，控制箱控制空气净化装置、空气处理装置及冷热空气交换泵动作，使得排风管道将栏舍内空气抽出至冷热空气交换泵内与外界空气进行交换，并将交换后达到预设温湿度的空气供入冷热气体缓冲罐中，最终，将冷热气体缓冲罐中的空气经过供风管道导入至栏舍内，实现对栏舍内温湿度的自动调整。

14、2、栏舍内的空气从排风管道抽出之后导入至空气处理装置内，空气处理装置利用活性炭吸附部件及紫外线杀菌灯对栏舍抽出的空气进行杀菌、消毒和净化处理，同时结合空气净化装置对外界抽入的空气进行净化处理，实现对栏舍内空气进行净化过滤的功能。

15、3、本申请的空气处理装置中的活性炭吸附部件及紫外灯的维护及更换都十分方便，极大的降低了使用成本。

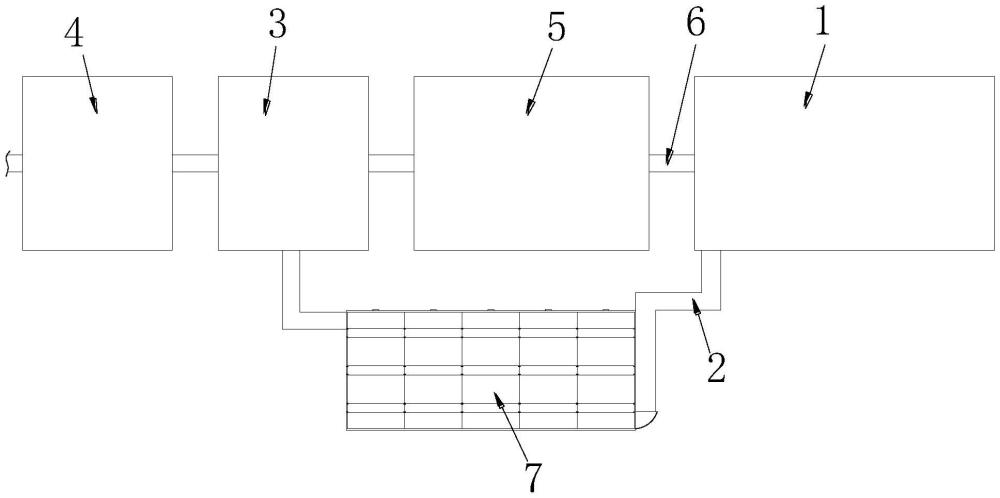

1.一种养殖用温湿度自动调节及空气过滤系统,其特征在于，包括设置在栏舍(1)内的温湿度探头、用于将栏舍(1)内空气抽出的排风管道(2)、将排风管道(2)内排出的空气与外界空气进行热量交换的冷热空气交换泵(3)、为冷热空气交换泵(3)供入外界空气的空气净化装置(4)、用于储存冷热空气交换泵(3)排出的气体的冷热气体储存罐(5)，且冷热气体储存罐(5)连接有用于为栏舍(1)供入空气的供风管道(6)，其中，冷热空气交换泵(3)与排风管道(2)之间设置有用于对栏舍(1)内排出空气进行处理的空气处理装置。

2.根据权利要求1所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，所述空气处理装置包括箱体(7)、活性炭吸附部件及紫外线杀菌灯(8)，所述箱体(7)呈长方体结构，所述活性炭吸附部件在所述箱体(7)内设置有多列，每列所述活性炭吸附部件内共同穿设有紫外线杀菌灯(8)。

3.根据权利要求2所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，沿所述箱体(7)的长度方向呈相邻的两列活性炭吸附部件之间设置有折流板(9)，所述箱体(7)长度方向的两端分别设置有进气口与排气口，所述进气口的高度小于最底层活性炭吸附部件的高度，且所述排气口的高度大于最高层活性炭吸附部件的高度。

4.根据权利要求3所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，每列所述活性炭吸附部件在所述箱体(7)的宽度方向设置为两组呈对称分布，每组对应的两个所述活性炭吸附部件相对的一侧通过向内凹陷形成半圆形凹槽(10)，且所述半圆形凹槽(10)套设在所述紫外线杀菌灯(8)外部。

5.根据权利要求4所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，所述活性炭吸附部件包括外框(11)及插接在所述外框(11)内的活性炭层(12)，所述外框(11)及所述活性炭层(12)朝向所述箱体(7)中心一侧面的中部均向内凹陷形成所述半圆形凹槽(10)，所述外框(11)的外侧面为封闭的板面结构，所述外框(11)的上下两表面及朝内的一侧面均开设有通道(13)，且所述活性炭层(12)朝内的一侧面与所述外框(11)朝内的一侧面平齐。

6.根据权利要求5所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，所述箱体(7)在长度方向的两端内壁面上及所述折流板(9)的两侧面上均安装有插条(14)，所述外框(11)的前后两侧面均开设有用于套上所述插条(14)的条形槽(15)。

7.根据权利要求6所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，所述箱体(7)的侧壁上开设有用于所述活性炭吸附部件插入的通孔(16)，所述外框(11)的外侧面安装有用于从外侧封堵所述通孔(16)的封板(17)，且所述封板(17)上设置有与所述箱体(7)固定的锁紧螺栓。

8.根据权利要求5所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，所述外框(11)朝内一侧面的上下两端均开设有挡槽(18)，相邻两个所述折流板(9)之间及位于两端的折流板(9)分别与箱体(7)的前后两端内壁面之间设置有与所述挡槽(18)相适配的挡条(19)。

9.根据权利要求2所述的一种养殖用温湿度自动调节及空气过滤系统，其特征在于，所述箱体(7)的顶部开设用用于所述紫外线杀菌灯(8)贯穿的贯通孔(16)，所述箱体(7)的内底壁上安装有套上所述紫外线杀菌灯(8)底端的灯套，且所述贯通孔(16)内设置有孔盖(20)。
