一种害虫诱捕设备

本技术属于诱捕设备，更具体地说，特别涉及一种害虫诱捕设备。

背景技术：

1、工作人员为了捕获各类飞虫，减少害虫的数量，通常会使用一种害虫诱捕设备来吸引并捕获这些潜藏的飞虫，从而减少害虫数量，改善环境卫生，提高人们的舒适度。但传统的害虫诱捕设备在使用时，通常使用高亮度的光源对飞虫进行诱捕，而工作人员无法对诱捕区域进行调节，从而对周围的环境造成干扰，且传统的害虫诱捕设备在户外使用时，需要工作人员频繁的更换电池，从而降低了工作人员的工作效率。

技术实现思路

1、为了解决上述技术问题，本实用新型提供了一种害虫诱捕设备，以解决现有技术中，无法对诱捕区域进行调节，从而对周围环境造成干扰，在户外使用时需要频繁更换电池，从而降低了工作人员的工作效率的技术问题。

2、本实用新型的害虫诱捕设备的目的与功效，由以下具体技术手段所达成：

3、一种害虫诱捕设备，包括有固定柜，所述固定柜内卡设有活动框，所述活动框的顶面开设有第一凹槽与第二凹槽，所述固定柜的顶面设置有活动机构；所述活动机构的一端设置有支撑板，所述支撑板的顶面设置有活动板，所述活动板内设置有太阳能板；所述支撑板的一侧设置有固定板，所述固定板的底面卡设有放置框，所述固定板内设置有诱捕灯，所述固定板的一侧设置有电网。

4、根据一种优选的实施方式，所述活动机构包括有固定柱，所述固定柱内设置有轴承，所述轴承的顶面设置有活动柱，所述活动柱的顶面设置有螺纹柱，所述固定柱的一侧开设有限位孔，所述活动柱的周侧开设有多组定位孔，所述限位孔与一组所述定位孔内穿设有插销。

5、根据一种优选的实施方式，所述固定柱的底面与所述固定柜相连接，所述螺纹柱的一端与所述支撑板相连接。

6、根据一种优选的实施方式，所述固定柜内开设有两组第一滑槽，所述活动框的两端均设置有卡块，所述卡块卡设在所述第一滑槽内，所述活动框与所述固定柜滑动连接。

7、根据一种优选的实施方式，所述第一凹槽内设置有供电箱，所述第二凹槽内设置有护垫，所述活动框的一侧设置有第一把手，所述活动框的另一侧设置有第一磁铁，所述固定柜的内侧面设置有所述第一磁铁。

8、根据一种优选的实施方式，所述固定板的底面开设有第二滑槽，所述放置框的顶面设置有卡块，所述卡块卡设在所述第二滑槽内，所述放置框与所述固定板滑动连接。

9、根据一种优选的实施方式，所述活动板的顶面设置有固定块，所述固定块的顶面设置有第二磁铁，所述固定板的另一侧设置有所述第二磁铁。

10、根据一种优选的实施方式，所述固定柜的一端设置有第二把手，所述固定柜的底面设置有多组滑轮。

11、与现有技术相比，本实用新型具有如下有益效果：

12、1.当诱捕灯工作时，能够对飞虫进行诱捕，并将飞虫吸引到电网上，而电网能对飞虫进行电击，被击中的飞虫将落入到放置框内，方便工作人员对飞虫进行集中处理，且工作人员将插销从限位孔内拔出，能够对活动柱进行转动，工作人员通过旋转螺纹柱，能够对诱捕灯的诱捕区域进行转动，方便工作人员对诱捕区域进行调节，避免对周围的环境造成影响，当诱捕灯旋转到指定区域后，工作人员将插销重新插入到限位孔与一组定位孔内，方便工作人员对诱捕灯进行固定处理。

13、2.支撑板与活动板的连接处能够进行一定角度的弯曲，工作人员通过拉动活动板，让固定块与固定板进行接触，从而让两组第二磁铁相互吸附，增加了活动板的稳定性，而太阳能板能够接收光线，并将其转换成电力存储到供电箱内，从而让该害虫诱捕设备能够在长期无人值守的情况下运行，避免频繁更换供电箱，提高了工作人员的工作效率。

1.一种害虫诱捕设备，其特征在于：包括有固定柜(1)，所述固定柜(1)内卡设有活动框(3)，所述活动框(3)的顶面开设有第一凹槽(4)与第二凹槽(5)，所述固定柜(1)的顶面设置有活动机构；所述活动机构的一端设置有支撑板(15)，所述支撑板(15)的顶面设置有活动板(16)，所述活动板(16)内设置有太阳能板(17)；所述支撑板(15)的一侧设置有固定板(18)，所述固定板(18)的底面卡设有放置框(20)，所述固定板(18)内设置有诱捕灯(21)，所述固定板(18)的一侧设置有电网(22)。

2.根据权利要求1所述的一种害虫诱捕设备，其特征在于：所述活动机构包括有固定柱(8)，所述固定柱(8)内设置有轴承(9)，所述轴承(9)的顶面设置有活动柱(10)，所述活动柱(10)的顶面设置有螺纹柱(14)，所述固定柱(8)的一侧开设有限位孔(11)，所述活动柱(10)的周侧开设有多组定位孔(12)，所述限位孔(11)与一组所述定位孔(12)内穿设有插销(13)。

3.根据权利要求2所述的一种害虫诱捕设备，其特征在于：所述固定柱(8)的底面与所述固定柜(1)相连接，所述螺纹柱(14)的一端与所述支撑板(15)相连接。

4.根据权利要求1所述的一种害虫诱捕设备，其特征在于：所述固定柜(1)内开设有两组第一滑槽(2)，所述活动框(3)的两端均设置有卡块，所述卡块卡设在所述第一滑槽(2)内，所述活动框(3)与所述固定柜(1)滑动连接。

5.根据权利要求4所述的一种害虫诱捕设备，其特征在于：所述第一凹槽(4)内设置有供电箱(7)，所述第二凹槽(5)内设置有护垫(6)，所述活动框(3)的一侧设置有第一把手(26)，所述活动框(3)的另一侧设置有第一磁铁(23)，所述固定柜(1)的内侧面设置有所述第一磁铁(23)。

6.根据权利要求5所述的一种害虫诱捕设备，其特征在于：所述固定板(18)的底面开设有第二滑槽(19)，所述放置框(20)的顶面设置有卡块，所述卡块卡设在所述第二滑槽(19)内，所述放置框(20)与所述固定板(18)滑动连接。

7.根据权利要求6所述的一种害虫诱捕设备，其特征在于：所述活动板(16)的顶面设置有固定块(24)，所述固定块(24)的顶面设置有第二磁铁(25)，所述固定板(18)的另一侧设置有所述第二磁铁(25)。

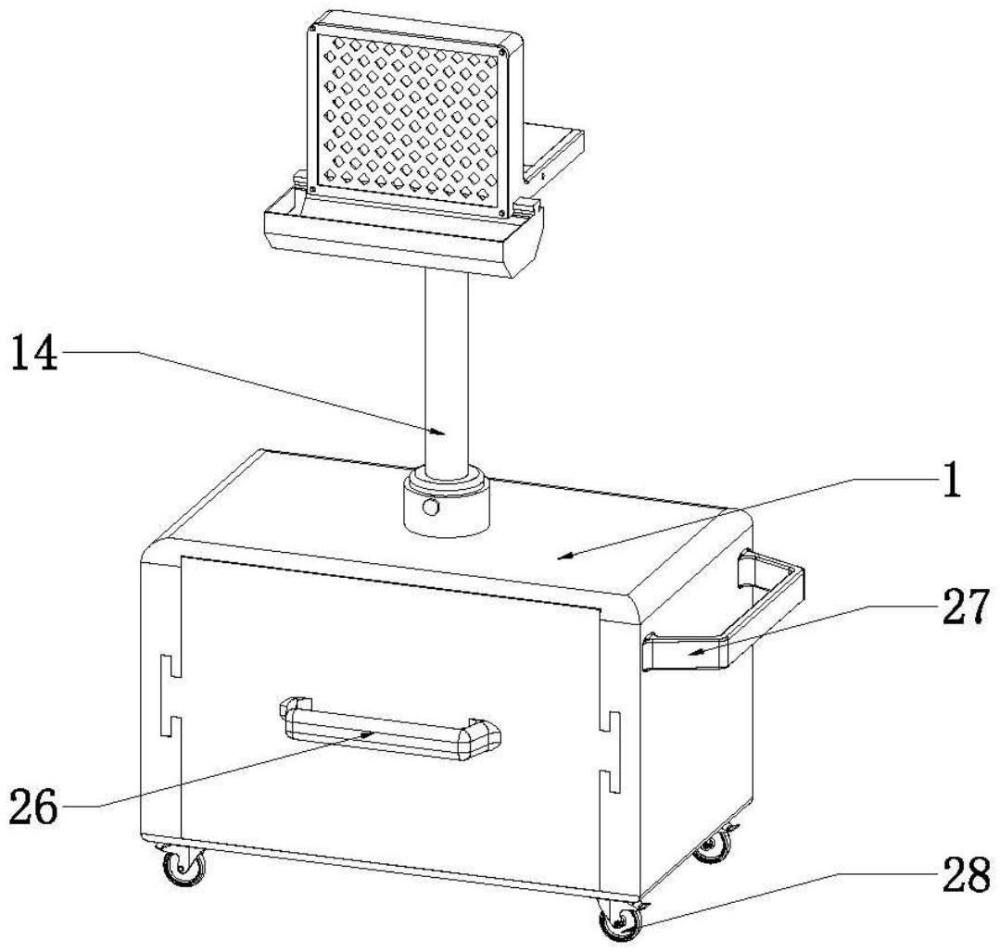

8.根据权利要求7所述的一种害虫诱捕设备，其特征在于：所述固定柜(1)的一端设置有第二把手(27)，所述固定柜(1)的底面设置有多组滑轮(28)。
