一种收割机弾齿角度调节机构的制作方法

本技术属于调节，具体为一种收割机弾齿角度调节机构。

背景技术：

1、拨禾轮设置在割台的支臂上，用于引导茎秆、扶持切割、并清扫割台，防止己割茎秆在割刀上堆积而造成堵刀，为了降低拨禾轮对谷物的冲击，需针对不同的作物、不同的收割状况调整弹齿的角度，一般拨禾轮弹齿角度调节机构采用偏心机构，具体地，调节弹齿角度时需先将连接偏心盘与支臂的固定螺栓卸下，再通过调节旋转调节螺栓的旋入长度实现偏心盘的转动，调节结束后需再将固定螺栓重新装上，操作复杂、耗时费力。而这样的收割机弹齿角度调节装置操作复杂，费时费力，影响工作效率。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种收割机弾齿角度调节机构，有效的解决了目前收割机弹齿角度调节装置操作复杂，费时费力，影响工作效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种收割机弾齿角度调节机构，包括传动轴，所述传动轴两端均连接有支撑架，两个所述支撑架之间连接有齿杆，所述传动轴外部一侧连接有固定架，所述固定架一端与齿杆外部一侧连接，其中一个所述支撑架一侧连接有调节组件，所述调节组件包括安装于支撑架一侧的齿盘，齿盘与支撑架转动连接。

3、优选的，所述齿盘一侧啮合有齿圈，所述齿圈一端连接有电机，所述电机一端连接有支板，所述支板一端与支撑架一侧连接。

4、优选的，所述齿盘一侧连接有转动轮，所述转动轮外部一侧连接有拉绳，所述拉绳一端连接有拉杆，所述拉杆外部一侧套设有限位板，所述限位板一端与支撑架一侧连接，所述拉杆下端连接有固定板。

5、优选的，所述固定板下端连接有卡接齿条，所述拉杆外部套设有弹簧，所述弹簧一端与固定板一侧连接，所述弹簧另一端与固定板内侧顶壁连接。

6、优选的，所述齿杆一端连接有齿轮，所述齿轮外部与卡接齿条卡接。

7、与现有技术相比，本实用新型的有益效果是：

8、本实用新型，通过调节组件的设置，通过电机带动齿圈旋转，齿圈与齿盘啮合连接，转动轮旋转，使拉绳缠绕与转动轮外部处，拉伸的长度发生改变，进而使拉伸拉动拉杆移动，拉杆拉动固定板移动，固定板带动卡接齿条移动，进而使齿轮不再固定连接，可以对齿杆进行转动调节，减少调节所需时间，提高了工作效率。

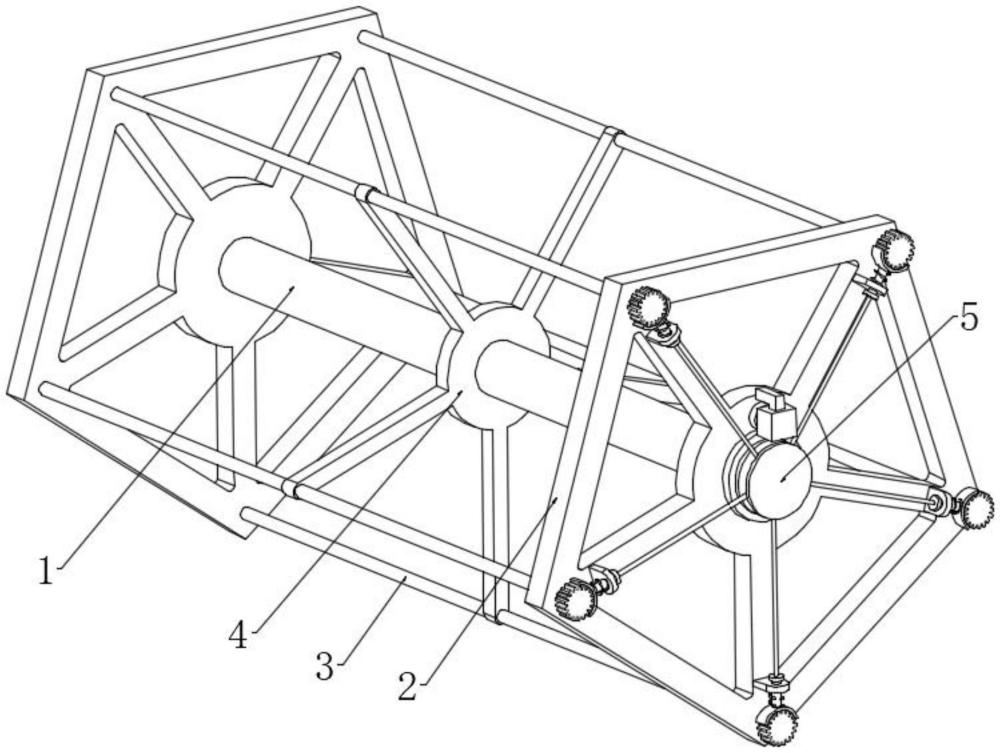

1.一种收割机弾齿角度调节机构，包括传动轴(1)，其特征在于：所述传动轴(1)两端均连接有支撑架(2)，两个所述支撑架(2)之间连接有齿杆(3)，所述传动轴(1)外部一侧连接有固定架(4)，所述固定架(4)一端与齿杆(3)外部一侧连接，其中一个所述支撑架(2)一侧连接有调节组件(5)，所述调节组件(5)包括安装于支撑架(2)一侧的齿盘(51)，齿盘(51)与支撑架(2)转动连接。

2.根据权利要求1所述的一种收割机弾齿角度调节机构，其特征在于：所述齿盘(51)一侧啮合有齿圈(52)，所述齿圈(52)一端连接有电机(53)，所述电机(53)一端连接有支板(54)，所述支板(54)一端与支撑架(2)一侧连接。

3.根据权利要求2所述的一种收割机弾齿角度调节机构，其特征在于：所述齿盘(51)一侧连接有转动轮(55)，所述转动轮(55)外部一侧连接有拉绳(56)，所述拉绳(56)一端连接有拉杆(57)，所述拉杆(57)外部一侧套设有限位板(58)，所述限位板(58)一端与支撑架(2)一侧连接，所述拉杆(57)下端连接有固定板(59)。

4.根据权利要求3所述的一种收割机弾齿角度调节机构，其特征在于：所述固定板(59)下端连接有卡接齿条(510)，所述拉杆(57)外部套设有弹簧(511)，所述弹簧(511)一端与固定板(59)一侧连接，所述弹簧(511)另一端与固定板(59)内侧顶壁连接。

5.根据权利要求3所述的一种收割机弾齿角度调节机构，其特征在于：所述齿杆(3)一端连接有齿轮(512)，所述齿轮(512)外部与卡接齿条(510)卡接。
