一种定量喂食器的制作方法

本技术涉及喂食器，尤其涉及一种定量喂食器。

背景技术：

1、养猪是一种农业生产活动，主要是通过饲养猪达到食用的作用，在养殖过程中，通常需要人们对其投食。

2、经检索，现有技术公告号为cn209435996u的“一种猪用定量喂食机”包括储食槽，所述储食槽呈漏斗状，其特征在于：所述储食槽底部铰接有封板，所述储食槽设有第一电磁铁，所述第一电磁铁安装在储食槽与封板铰接处的对立面，所述第一电磁铁与储食槽底端齐平，所述储食槽上设有封板回弹装置，所述封板安装有压力传感器；所述储食槽上设有智能控制器，所述智能控制器分别与压力传感器、第一电磁铁和封板回弹装置电性连接，虽然该专利采用传感器实现定量下料的效果，但为了保证传感器能够正常运转，在使用过程中需要定期检查维护，操作较为繁琐。

技术实现思路

1、本实用新型的目的是为了解决上述背景技术中提出的技术问题。

2、本实用新型采用了如下技术方案：一种定量喂食器，包括箱体，所述箱体的两侧均装有电动伸缩杆，所述电动伸缩杆的输出端安装有滑台，所述箱体的表面装有滑座，所述滑台与滑座滑动连接，所述滑台的一侧固定安装有电机，所述电机的输出端安装有丝杆，所述丝杆与滑台转动连接，所述丝杆的表面螺纹连接有刮板，所述刮板与滑台滑动连接，所述箱体的底部设有出料口，所述箱体的表面设置有一号隔板，所述箱体的表面位于一号隔板的下方装有一号定位棒，所述一号隔板的顶部和底部均开设有定位孔，所述一号定位棒插设在一号隔板底部的定位孔中。

3、较佳的，所述一号隔板的上方设有二号隔板，所述二号隔板的底部装有二号定位棒，所述二号定位棒插设在一号隔板顶部的定位孔中。据此，一号隔板能够与二号隔板组装使用。

4、较佳的，所述箱体的底部位于一侧位置处还装有平台。据此，平台能够接住多余的饲料。

5、较佳的，所述箱体的顶部安装有箱盖，所述箱盖的表面固定安装有握把。

6、较佳的，所述刮板的底部固定连接有橡胶条。据此，橡胶条能够避免刮板与一号隔板或二号隔板产生摩擦。

7、较佳的，所述滑座的表面设置有辅助装置，所述的辅助装置包括插槽，所述插槽开设在滑座的表面，所述插槽之间插设有限位销。

8、较佳的，所述插槽等距分布在滑座上。据此，滑台能够定位在不同位置处。

9、与现有技术相比，本实用新型的优点和积极效果在于，

10、1、本实用新型中，实际使用时，通过设置箱体、电动伸缩杆、滑台、滑座、电机、丝杆、刮板、出料口、一号隔板、一号定位棒和定位孔，采用平推刮板的方式，使多组一号隔板上溢出的饲料均能够被整平，起到了定量投料的效果，同时装置使用寿命长，无需频繁进行维护，利于实际使用。

11、2、本实用新型中，实际使用时，通过设置辅助装置，起到了辅助限位滑台的效果，避免电动伸缩杆失去作用导致滑台下坠的情况出现，提高了装置的安全性。

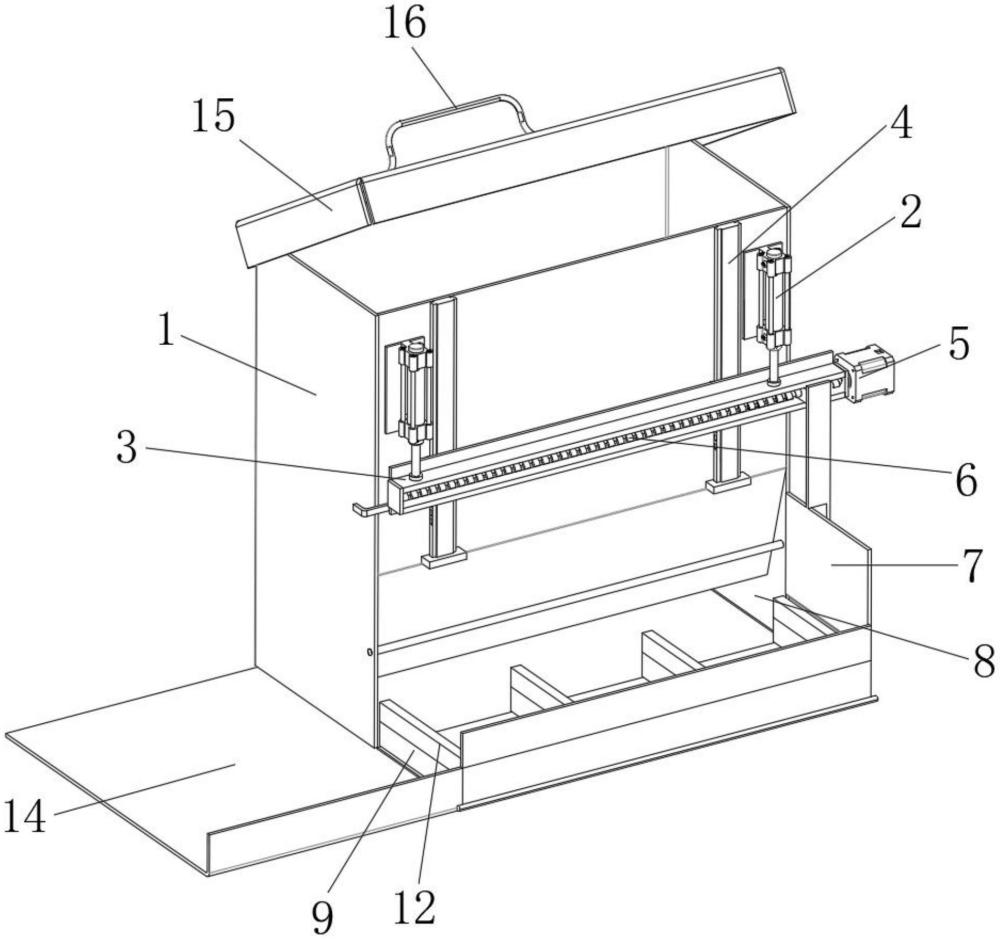

1.一种定量喂食器，包括箱体(1)，其特征在于：所述箱体(1)的两侧均装有电动伸缩杆(2)，所述电动伸缩杆(2)的输出端安装有滑台(3)，所述箱体(1)的表面装有滑座(4)，所述滑台(3)与滑座(4)滑动连接，所述滑台(3)的一侧固定安装有电机(5)，所述电机(5)的输出端安装有丝杆(6)，所述丝杆(6)与滑台(3)转动连接，所述丝杆(6)的表面螺纹连接有刮板(7)，所述刮板(7)与滑台(3)滑动连接，所述箱体(1)的底部设有出料口(8)，所述箱体(1)的表面设置有一号隔板(9)，所述箱体(1)的表面位于一号隔板(9)的下方装有一号定位棒(10)，所述一号隔板(9)的顶部和底部均开设有定位孔(11)，所述一号定位棒(10)插设在一号隔板(9)底部的定位孔(11)中。

2.根据权利要求1所述的定量喂食器，其特征在于：所述一号隔板(9)的上方设有二号隔板(12)，所述二号隔板(12)的底部装有二号定位棒(13)，所述二号定位棒(13)插设在一号隔板(9)顶部的定位孔(11)中。

3.根据权利要求1所述的定量喂食器，其特征在于：所述箱体(1)的底部位于一侧位置处还装有平台(14)。

4.根据权利要求2所述的定量喂食器，其特征在于：所述箱体(1)的顶部安装有箱盖(15)，所述箱盖(15)的表面固定安装有握把(16)。

5.根据权利要求1所述的定量喂食器，其特征在于：所述刮板(7)的底部固定连接有橡胶条(17)。

6.根据权利要求1所述的定量喂食器，其特征在于：所述滑座(4)的表面设置有辅助装置，所述的辅助装置包括插槽(18)，所述插槽(18)开设在滑座(4)的表面，所述插槽(18)之间插设有限位销(19)。

7.根据权利要求6所述的定量喂食器，其特征在于：所述插槽(18)等距分布在滑座(4)上。
