一种便于清理的活体水产运输手提箱的制作方法

本技术涉及手提箱，具体涉及一种便于清理的活体水产运输手提箱。

背景技术：

1、水产运输是水产业非常重要的一个环节，随着生活水平的提高，人们对水产品的要求也越来越高，鲜活的水产品更加受到市场的欢迎，鲜活水产品在短途运输过程中，一般是带水装箱运输，并往运输箱中通入空气，使得水产品可以保持鲜活的状态。

2、现有的体水产运输手提箱，例如公告号为cn205357783u的活体水产动物运输装置，包括箱体和与之可拆卸连接的箱盖，还包括灯泡、电源、导线和光源控制器；灯泡和电源通过导线连接，导线上设有受光源控制器控制的开关；光源控制器和开关设置在箱体外，灯泡放置在箱体内；箱体内设有隔网；隔网的网孔孔径小于固定化藻球的直径，这种活体水产动物运输装置能够增氧，还能吸收水中的氨态氮，即在供氧的同时净化水质，但是在运输完成后箱体存在难以清理不便于下次使用的问题。

3、因此，发明一种便于清理的活体水产运输手提箱来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的是提供一种便于清理的活体水产运输手提箱，以解决技术中的问题。

2、为了实现上述目的，本实用新型提供如下技术方案：一种便于清理的活体水产运输手提箱，包括箱盖、箱体、卡扣、拉手、隔断板和排污孔，所述箱盖可合盖在箱体上，所述箱盖上设有透气孔，所述卡扣安装在卡扣底座上，所述卡扣底座安装在箱盖上，所述卡扣可将箱盖固定在箱体上，所述箱体两侧安装拉手，所述箱体内安插隔断板，所述箱体内设有排污孔，通过箱盖上的卡扣可快速固定箱盖和箱体，箱体上安装的拉手也便也搬运该手提箱，且箱体内的隔断板为滑动安插，便于拆装和清洗，箱体内的排污孔可在需要清理时打开，便于快速清洗干净箱体内部，箱盖上的透气孔可在运输过程中为箱体内增加进气量。

3、优选的，所述箱盖上设有成矩阵分布的透气孔，所述箱盖上表面开有两组大螺纹孔，所述大螺纹孔可使用大螺丝将两个卡扣底座固定安装到箱盖上，多个透气孔便于提高手提箱内部的进气量。

4、优选的，所述卡扣底座上设有装个转动基座，所述卡扣使用卡扣转轴将卡扣固定在转动基座上，安装后卡扣可绕卡扣转轴在基座上上下转动。

5、优选的，所述箱体上端设有一圈凸台，所述凸台上设有一圈密封环，所述密封环可插入箱盖的内槽中，所述箱体底部四个拐角处设有箱脚，设置箱脚可将箱体的底部太高一定距离，便于清理箱体内部时，排污孔排污。

6、优选的，所述卡扣绕轴向下转动压紧可将箱盖固定在箱体的凸台上，所述卡扣向上转动可取消固定箱盖，转动卡扣即可固定或松开箱盖，操作简易快捷，且较为牢靠。

7、优选的，所述箱体内部设有一“十”字隔断板安装槽，所述隔断板安装槽的四个端点与箱体内部间设有安装卡槽，所述隔断板安装槽和安装卡槽可插接安装隔断板，使用卡槽式安装隔断板便于在运输使用后快速拆下横隔板进行清洗。

8、优选的，所述隔断板与隔断板安装槽将箱体内部分隔为四室，所述箱体内每一室底部各开有一个带有螺纹的排污孔，所述排污孔可紧密螺入密封塞，横隔板将箱体内分室，使箱内可放置多种水产，设置排污孔便于快速清理箱体内部，且排污孔与螺纹塞螺纹配合保证了箱体内部的密封性。

9、优选的，所述箱体两侧面各开有两个小螺纹孔，所述小螺纹孔可使用小螺丝固定安装拉手底座，拉手底座上转动连接一拉手，使用拉手便于搬运该手提箱。

10、在上述技术方案中，本实用新型提供的技术效果和优点：

11、1.通过箱盖上安装的卡扣可快速固定箱盖和箱体，通过箱盖上的多个透气孔可提高箱体内的进气量，为活体运输提供氧气基础，箱体左右两侧安装的拉手便于搬运取放本手提箱；

12、2.通过箱体内可拆装式的隔断板和排污孔，可实现使用前后快速清理箱体内部，便于多次使用；

13、3.本活体水产运输手提箱结构稳固、使用便捷，十分适用需环境清洁度较高的水产运输。

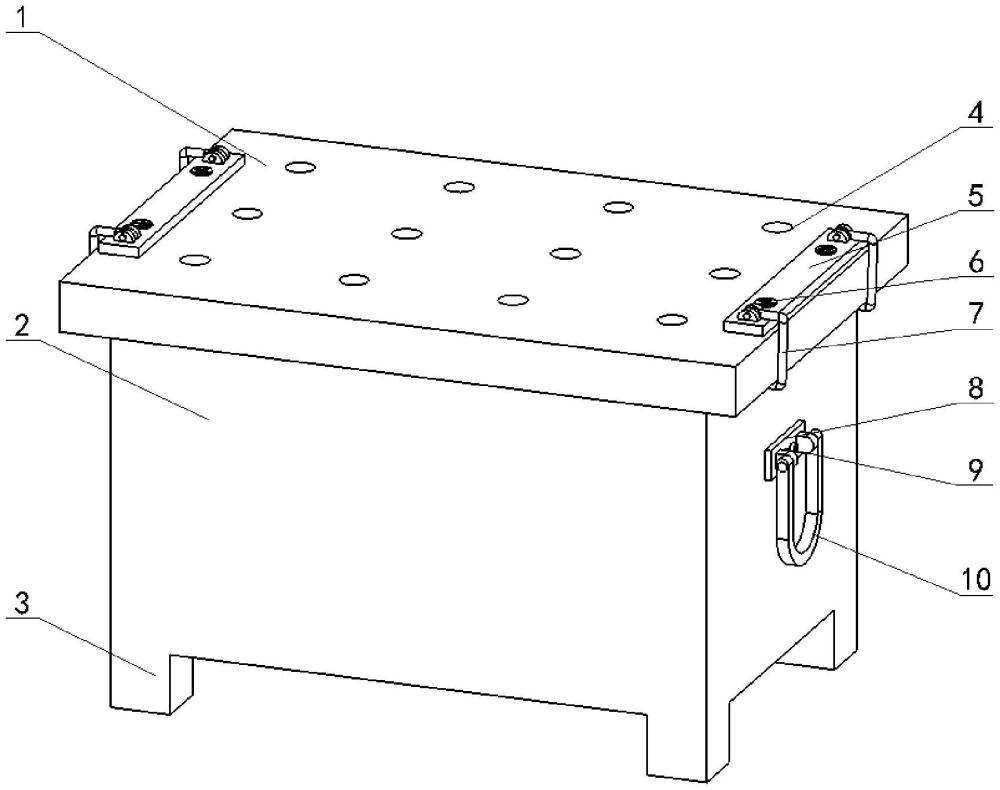

1.一种便于清理的活体水产运输手提箱，包括箱盖(1)、箱体(2)、卡扣(7)、拉手(10)、隔断板(14)和排污孔(17)，其特征在于：所述箱盖(1)可合盖在箱体(2)上，所述箱盖(1)上设有透气孔(4)，所述卡扣(7)安装在卡扣底座(5)上，所述卡扣底座(5)安装在箱盖(1)上，所述卡扣(7)可将箱盖(1)固定在箱体(2)上，所述箱体(2)两侧安装拉手(10)，所述箱体(2)内安插隔断板(14)，所述箱体(2)内设有排污孔(17)。

2.根据权利要求1所述的一种便于清理的活体水产运输手提箱，其特征在于：所述箱盖(1)上设有成矩阵分布的透气孔(4)，所述箱盖(1)上表面开有两组大螺纹孔(11)，所述大螺纹孔(11)可使用大螺丝(6)将两个卡扣底座(5)固定安装到箱盖(1)上。

3.根据权利要求2所述的一种便于清理的活体水产运输手提箱，其特征在于：所述卡扣底座(5)上设有装个转动基座(20)，所述卡扣(7)使用卡扣转轴(21)固定在转动基座(20)上。

4.根据权利要求1所述的一种便于清理的活体水产运输手提箱，其特征在于：所述箱体(2)上端设有一圈凸台(12)，所述凸台(12)上设有一圈密封环(13)，所述密封环(13)可插入箱盖(1)的内槽中，所述箱体(2)底部四个拐角处设有箱脚(3)。

5.根据权利要求4所述的一种便于清理的活体水产运输手提箱，其特征在于：所述卡扣(7)绕轴向下转动压紧可将箱盖(1)固定在箱体(2)的凸台(12)上，所述卡扣(7)向上转动可取消固定箱盖(1)。

6.根据权利要求1所述的一种便于清理的活体水产运输手提箱，其特征在于：所述箱体(2)内部设有一“十”字隔断板安装槽(16)，所述隔断板安装槽(16)的四个端点与箱体(2)内部间设有安装卡槽(18)，所述隔断板安装槽(16)和安装卡槽(18)可插接安装隔断板(14)。

7.根据权利要求6所述的一种便于清理的活体水产运输手提箱，其特征在于：所述隔断板(14)与隔断板安装槽(16)将箱体(2)内部分隔为四室，所述箱体(2)内每一室底部各开有一个带有螺纹的排污孔(17)，所述排污孔(17)可紧密螺入密封塞(22)。

8.根据权利要求1所述的一种便于清理的活体水产运输手提箱，其特征在于：所述箱体(2)两侧面各开有两个小螺纹孔(15)，所述小螺纹孔(15)可使用小螺丝(9)固定安装拉手底座(8)，拉手底座(8)上转动连接一拉手(10)。
