一种农业用粮食保存装置的制作方法

本技术涉及粮食保存领域，特别涉及一种农业用粮食保存装置。

背景技术：

1、粮食是指烹饪食品中各种植物种子总称，也可概括称为“谷物”；粮食作物含营养物质丰富，主要为蛋白质、维生素、膳食纤维、脂肪、淀粉等；古时行道曰粮，止居曰食；后亦通称供食用的谷类、豆类和薯类等原粮和成品粮；联合国粮食及农业组织（下称粮农组织）的粮食概念就是指谷物，包括麦类、豆类、粗粮类和稻谷类等。

2、保存是使事物、性质、意义、作风等继续存在，不受损失或不发生变化的意思；粮仓即储藏粮食的专用建筑物，用于存放大量粮食。

3、现有的粮食保存装置只能对其进行储存，但不能对粮食进行干燥处理，导致粮食长期堆积在一块时容易造成潮湿的情况，若不及时对储存的粮食进行干燥处理，可能导致粮食出现生虫或腐烂的情况，导致粮食保存效果不好。

4、因此，提出一种农业用粮食保存装置来解决上述问题很有必要。

技术实现思路

1、本实用新型的主要目的在于提供一种农业用粮食保存装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

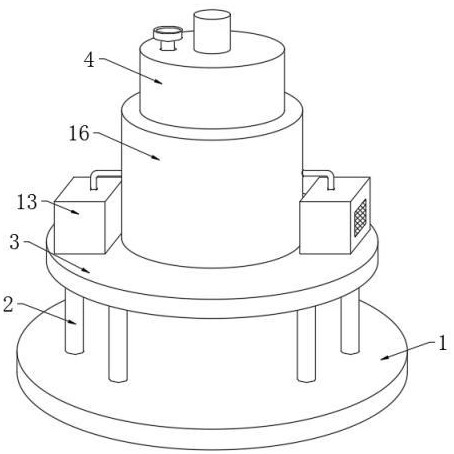

3、一种农业用粮食保存装置，包括底板，所述底板上端两侧均匀连接有支撑杆，所述多个支撑杆上端连接有支撑环，所述支撑环内壁连接有储存筒，所述储存筒内壁下端连接有导料环，所述储存筒上端中部连接有翻动组件，所述支撑环上端两侧均连接有框体，所述两个框体内壁下端中部连接有热风机，所述两个热风机输出端连接有输送管，所述两个输送管上端分别贯穿延伸至两个框体上端，所述储存筒外侧下部连接有连接筒，所述两个输送管一端分别与连接筒两侧中部连接，所述两个输送管一端贯穿延伸至连接筒内部，所述连接筒内壁两侧均开设有烘干口，所述储存筒两侧分别对应多个烘干口处均嵌设有滤板。

4、优选的，所述翻动组件包括电机，所述电机输出端连接有转杆，所述转杆下端贯穿延伸至储存筒内部，所述转杆两侧上部均连接有翻动板，所述转杆两侧下部均连接有连接杆，所述两个连接杆一端连接有刮板，所述两个刮板一侧分别与导料环内壁两侧接触。

5、优选的，所述连接杆的数量与刮板的数量均为两组，所述刮板的形状呈倾斜状设置。

6、优选的，所述翻动板的数量为两组，所述两个翻动板一侧均匀开设有漏料孔。

7、优选的，所述框体一侧中部开设有进气口，所述进气口内部嵌设有第一筛网。

8、优选的，所述多个烘干口内壁嵌设有第二筛网。

9、优选的，所述储存筒下端中部连接有出料管，所述储存筒上端一侧连接有进料管。

10、优选的，所述底板下端连接有防滑垫，所述防滑垫为橡胶材质所制。

11、有益效果

12、与现有技术相比，本实用新型提供了一种农业用粮食保存装置，具备以下有益效果：

13、该农业用粮食保存装置，通过设置的导料环、电机、转杆、翻动板、漏料孔、连接杆、刮板和出料管的相互配合，可以方便带动两个翻动板与两个刮板对粮食均匀进行翻动，使得粮食能够均匀与热气接触，也便于储存筒内部粮食进行出料，避免粮食堵塞在出料管处，提高保存装置储存效果。

14、该农业用粮食保存装置，通过设置的框体、热风机、输送管、连接筒、烘干口和滤板的相互配合，可便于将连接筒内部热气均匀输送至储存筒内部，使得能够均匀对储存筒内部粮食进行干燥处理，更好的对粮食进行储存，避免储存筒内部粮食出现生虫或腐烂的情况。

1.一种农业用粮食保存装置，包括底板（1），其特征在于：所述底板（1）上端两侧均匀连接有支撑杆（2），所述多个支撑杆（2）上端连接有支撑环（3），所述支撑环（3）内壁连接有储存筒（4），所述储存筒（4）内壁下端连接有导料环（5），所述储存筒（4）上端中部连接有翻动组件，所述支撑环（3）上端两侧均连接有框体（13），所述两个框体（13）内壁下端中部连接有热风机（14），所述两个热风机（14）输出端连接有输送管（15），所述两个输送管（15）上端分别贯穿延伸至两个框体（13）上端，所述储存筒（4）外侧下部连接有连接筒（16），所述两个输送管（15）一端分别与连接筒（16）两侧中部连接，所述两个输送管（15）一端贯穿延伸至连接筒（16）内部，所述连接筒（16）内壁两侧均开设有烘干口（17），所述储存筒（4）两侧分别对应多个烘干口（17）处均嵌设有滤板（18）。

2.根据权利要求1所述的一种农业用粮食保存装置，其特征在于：所述翻动组件包括电机（6），所述电机（6）输出端连接有转杆（7），所述转杆（7）下端贯穿延伸至储存筒（4）内部，所述转杆（7）两侧上部均连接有翻动板（8），所述转杆（7）两侧下部均连接有连接杆（10），所述两个连接杆（10）一端连接有刮板（11），所述两个刮板（11）一侧分别与导料环（5）内壁两侧接触。

3.根据权利要求2所述的一种农业用粮食保存装置，其特征在于：所述连接杆（10）的数量与刮板（11）的数量均为两组，所述刮板（11）的形状呈倾斜状设置。

4.根据权利要求2所述的一种农业用粮食保存装置，其特征在于：所述翻动板（8）的数量为两组，所述两个翻动板（8）一侧均匀开设有漏料孔（9）。

5.根据权利要求1所述的一种农业用粮食保存装置，其特征在于：所述框体（13）一侧中部开设有进气口，所述进气口内部嵌设有第一筛网。

6.根据权利要求1所述的一种农业用粮食保存装置，其特征在于：所述多个烘干口（17）内壁嵌设有第二筛网。

7.根据权利要求1所述的一种农业用粮食保存装置，其特征在于：所述储存筒（4）下端中部连接有出料管（12），所述储存筒（4）上端一侧连接有进料管。

8.根据权利要求1所述的一种农业用粮食保存装置，其特征在于：所述底板（1）下端连接有防滑垫，所述防滑垫为橡胶材质所制。
