一种用于河湖岸边的植物生长生态框的制作方法

本技术属于生态护岸，特别涉及一种用于河湖岸边的植物生长生态框。

背景技术：

1、生态框，是综合工程力学、土壤学、生态学和植物学等学科的基本知识对斜坡或边坡进行支护，形成由植物或工程和植物组成的综合护坡系统的护坡技术。在道路、桥梁、河道、湖泊等建造工程中，为保证施工工程的稳定，通常会在路基、河道或水库两侧建造具有坡度的坡面，形成边坡，在边坡上种植上绿化植物，从而提高边坡的稳固性，其中护岸生态框主要适用于一些植被稀少的堤岸，基本都是用模具浇灌出固定规格大小的方框，然后在框内填充土壤，再种植绿色植被，来防止堤岸的水土流失，随着国家对环境治理的重视，护岸生态框在治理水土流失方面效果较好，河道护岸的建设也由传统的硬质护岸向生态型护岸过渡，生态框护岸是一种常见的生态护岸型式，有利于护岸的水土交换，具有生态、环保、美观等多方面的综合优势。

2、公开号“cn216304564u”一种植草型混凝土生态框，包括生态框本体，所述生态框本体内腔的底部开设有漏水洞，所述生态框本体包括基层，所述基层的内部固定连接有加强层，所述基层的内表面固定连接有第一防水层，所述基层的外表面固定连接有第二防水层，所述第二防水层的外表面固定连接有隔热层，所述隔热层的外表面固定连接有防护层。本实用新型通过生态框本体、基层、加强层、第一防水层、第二防水层、隔热层、防护层、第一防腐层、第二防腐层、抗老化层、缓冲层、防撞层和漏水洞的配合使用，解决了现有的植草型混凝土生态框防水和防腐蚀的效果差，长时间使用受外部环境影响，易造成其内部发生损坏，降低了其使用寿命的问题。

3、上述实用新型虽然解决了现有的植草型混凝土生态框防水和防腐蚀的效果差，长时间使用受外部环境影响，易造成其内部发生损坏，降低了其使用寿命的问题，但是在使用时生态框不能进行组装，一旦出现损坏或需要维护修复时，往往需要更换整个生态框，而不能仅仅更换受损的部分。这增加了维护和修复的成本和工作量。

技术实现思路

1、针对背景技术中提到的问题，本实用新型的目的是提供一种用于河湖岸边的植物生长生态框，以解决方便生态框直接进行相互安装、拆卸的问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

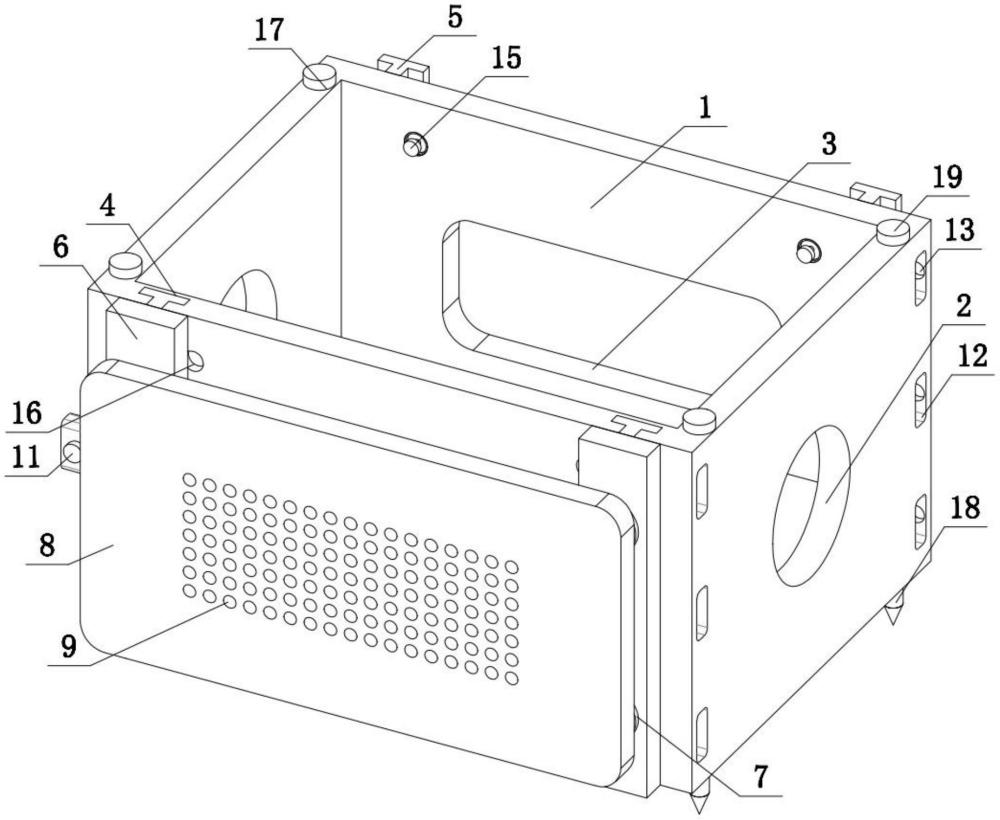

3、一种用于河湖岸边的植物生长生态框，包括生态框本体，所述生态框本体两端对称开设有连通孔，所述生态框本体远离连通孔的两端对称开设有圆孔，所述生态框本体靠近圆孔的一端内部对称固定连接有固定块，所述固定块凸出生态框本体一端，所述固定块内部安装有连接机构，所述生态框本体内部靠近连通孔的一端内部对称固定连接有固定管，所述固定管内部安装有限位机构；

4、所述连接机构包括第一复位弹簧、按板、按柱和卡柱，所述固定块内部一端对称固定连接有第一复位弹簧，所述第一复位弹簧另一端固定连接有按板，所述按板另一端一体式连接有按柱和卡柱，所述卡柱贯穿固定块凸出固定块一端，所述按柱贯穿固定块凸出生态框本体一端。

5、作为优选技术方案，所述生态框本体远离固定块的一端均对称开设有多个固定槽，所述固定槽与固定块为插接，所述固定槽内部一端开设有卡槽，所述卡槽与卡柱为卡接。

6、作为优选技术方案，所述生态框本体靠近连通孔一端对称开设有t形槽，所述生态框本体远离t形槽的一端对称固定连接有t形块，t形块与t形槽为滑动连接。

7、作为优选技术方案，所述生态框本体靠近t形槽的一端对称安装有连接板，所述连接板靠近t形槽的一端对称一体式连接有t形块，所述t形块与t形槽为滑动连接，所述连接板远离t形块的一端均对称固定连接有缓冲弹簧，所述缓冲弹簧另一端固定连接有缓冲板，所述缓冲板一端对称开设有多个透水孔洞。

8、作为优选技术方案，所述限位机构包括固定板、第二复位弹簧、移动柱、连接柱和拉把，所述固定管内部固定连接有固定板，所述固定板一端固定连接有第二复位弹簧，所述第二复位弹簧另一端固定连接有移动柱，所述移动柱一端一体式连接有连接柱，所述第二复位弹簧套设在连接柱外侧，所述连接柱贯穿固定板凸出固定管一端，所述连接柱一端安装有拉把。

9、作为优选技术方案，所述生态框本体靠近t形槽的一端对称开设有多个限位槽，所述限位槽与移动柱为卡接。

10、作为优选技术方案，所述生态框本体上端倒角处均对称开设有安装孔，所述安装孔内部滑动连接有插柱，所述插柱上端固定连接有限位卡盘。

11、作为优选技术方案，所述生态框本体内部设有防水层，所述防水层上端设有粘土层，所述粘土层上端设有碳渣层，所述碳渣层上端铺设有土壤层。

12、综上所述，本实用新型主要具有以下有益效果：

13、第一、本实用新型通过连接机构，当需要将生态框进行左右组合时,按动按柱，按板和卡柱进行移动，卡柱伸向固定块内部，同时将另一个生态框本体开设有固定槽的一端与之进行合并，固定槽与固定块进行插接，松开按柱，第一复位弹簧复位，卡柱弹出与固定槽内部卡槽进行卡接固定，根据河湖岸边的地势情况，可以让固定块与不同位置的固定槽进行插接，并让卡柱与固定槽内部卡槽进行卡接固定，方便了使用人员对生态框进行组合，同时通过生态框之间的组合，可以填补地势间隙，减少土壤侵蚀和水流冲刷，保持岸边的稳定性；

14、第二、本实用新型通过限位机构，当需要将生态框进行前后组合时，拉动拉把，移动柱和连接柱进行移动，移动柱伸向固定管内部，然后通过t形槽与t形块的滑动，将两个生态框本体进行滑动连接组合，根据河湖岸边的地势情况，当两个生态框本体组合滑动到所需位置时，松开拉把，第二复位弹簧复位，移动柱弹出与限位槽进行卡接固定，方便了使用人员对生态框进行组合，同时通过生态框之间的组合，根据生态框前后之间的组合可以形成梯形结构，梯形结构可以降低水流的冲刷和侵蚀力度，减少土壤的流失，并增加坡面的抗滑性，从而提高护坡的稳定性；

15、第三、本实用新型通过缓冲板，当需要将缓冲板与生态框进行安装、拆卸时，通过t形槽与t形块滑动，将连接板与生态框本体进行滑动连接，缓冲板和缓冲弹簧可以减缓水流通过生态框的速度，从而降低水流对生态框的冲击力，通过减缓水流速度，可以减少水流对植被和土壤的冲刷和侵蚀，保护植被和土壤的完整性，同时缓冲板和缓冲弹簧可以分散水流的能量，避免水流集中在某一点产生较大的冲击力。通过分散水流能量，可以均匀分布水流对生态框的作用力，减少对框架结构的损害，提高生态框的稳定性。

1.一种用于河湖岸边的植物生长生态框，包括生态框本体，其特征在于：所述生态框本体两端对称开设有连通孔，所述生态框本体远离连通孔的两端对称开设有圆孔，所述生态框本体靠近圆孔的一端内部对称固定连接有固定块，所述固定块凸出生态框本体一端，所述固定块内部安装有连接机构，所述生态框本体内部靠近连通孔的一端内部对称固定连接有固定管，所述固定管内部安装有限位机构；

2.根据权利要求1所述的一种用于河湖岸边的植物生长生态框，其特征在于：所述生态框本体远离固定块的一端均对称开设有多个固定槽，所述固定槽与固定块为插接，所述固定槽内部一端开设有卡槽，所述卡槽与卡柱为卡接。

3.根据权利要求1所述的一种用于河湖岸边的植物生长生态框，其特征在于：所述生态框本体靠近连通孔一端对称开设有t形槽，所述生态框本体远离t形槽的一端对称固定连接有t形块，t形块与t形槽为滑动连接。

4.根据权利要求1所述的一种用于河湖岸边的植物生长生态框，其特征在于：所述生态框本体靠近t形槽的一端对称安装有连接板，所述连接板靠近t形槽的一端对称一体式连接有t形块，所述t形块与t形槽为滑动连接，所述连接板远离t形块的一端均对称固定连接有缓冲弹簧，所述缓冲弹簧另一端固定连接有缓冲板，所述缓冲板一端对称开设有多个透水孔洞。

5.根据权利要求1所述的一种用于河湖岸边的植物生长生态框，其特征在于：所述限位机构包括固定板、第二复位弹簧、移动柱、连接柱和拉把，所述固定管内部固定连接有固定板，所述固定板一端固定连接有第二复位弹簧，所述第二复位弹簧另一端固定连接有移动柱，所述移动柱一端一体式连接有连接柱，所述第二复位弹簧套设在连接柱外侧，所述连接柱贯穿固定板凸出固定管一端，所述连接柱一端安装有拉把。

6.根据权利要求1所述的一种用于河湖岸边的植物生长生态框，其特征在于：所述生态框本体靠近t形槽的一端对称开设有多个限位槽，所述限位槽与移动柱为卡接。

7.根据权利要求1所述的一种用于河湖岸边的植物生长生态框，其特征在于：所述生态框本体上端倒角处均对称开设有安装孔，所述安装孔内部滑动连接有插柱，所述插柱上端固定连接有限位卡盘。

8.根据权利要求1所述的一种用于河湖岸边的植物生长生态框，其特征在于：所述生态框本体内部设有防水层，所述防水层上端设有粘土层，所述粘土层上端设有碳渣层，所述碳渣层上端铺设有土壤层。
