一种玉米加工用自脱粒处理设备的制作方法

本技术涉及玉米加工，特别涉及一种玉米加工用自脱粒处理设备。

背景技术：

1、玉米，别名玉蜀黍、包谷、苞米、珍珠米等，是禾本目禾本科玉蜀黍属一年生高大草本植物。玉米在加工的时候需要使用到脱粒机。

2、在申请号：cn201720666054.0中，公开了一种新型大型自走移动玉米脱粒机，实现了玉米芯、玉米衣和玉米粒自动分开的目的，实现了一种集合高效脱粒、自动分类以及分类存放的一体化装置，不仅解决上述问题，而且成倍的提升了玉米收割和脱粒的工作效率。该装置自走车体后面连接有跟走装载车，但是上述设计还存在不足之处，跟走装载车顶端呈敞开状，且跟走装载车存在功能单一的问题，因而降低了其实用性。

3、为此，我们提出一种玉米加工用自脱粒处理设备。

技术实现思路

1、本实用新型的主要目的在于提供一种玉米加工用自脱粒处理设备，通过卡槽的设计，便于将扣罩安装在跟走装载车顶端，同时使扣罩还能够对玉米粒进行降尘，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种玉米加工用自脱粒处理设备，包括自走车体、出料管和跟走装载车，所述自走车体一端设有出料管，所述自走车体靠近出料管一端连接有跟走装载车，所述出料管位于跟走装载车的上方，所述跟走装载车顶端还扣合有扣罩，所述扣罩远离出料管一端设有开口；所述扣罩远离开口一端卡接有抽风罩，所述扣罩顶端分别固定连接有抽风机、收集箱，所述收集箱通过金属管与抽风罩连接，所述扣罩内壁位于抽风罩所在位置卡接有网板。

4、通过采用上述技术方案，抽风机通过抽风管对着收集箱抽风，收集箱通过金属管对着抽风罩、扣罩抽风，从而能够将玉米粒中的灰尘抽入收集箱内，通过过滤板能够对其进行过滤，网板倾斜设置，网板一端位于金属管的上方，网板另一端位于抽风管的下方，过滤后的尘屑统一在收集盒内存储，使扣罩还能够对玉米粒进行降尘。

5、具体的，所述扣罩底端设有与跟走装载车顶端相适配的卡槽。

6、具体的，所述抽风罩通过第一螺栓与扣罩顶端固定连接，所述网板通过第二螺栓与扣罩内壁固定连接。

7、具体的，所述抽风机通过抽风管与收集箱连接，所述收集箱内部设有收集盒。

8、具体的，所述收集盒顶端固定卡接有过滤板，所述收集盒两端上部均固定焊接有拉手。

9、具体的，所述收集箱顶端扣合有顶盖，所述顶盖通过第三螺栓与收集箱固定连接。

10、本实用新型的有益效果：

11、1、本实用新型所述的一种玉米加工用自脱粒处理设备，通过卡槽的设计，便于将扣罩安装在跟走装载车顶端，解决了跟走装载车顶端呈敞开状的问题，能够提高其实用性；

12、2、本实用新型所述的一种玉米加工用自脱粒处理设备，抽风机通过抽风管对着收集箱抽风，收集箱通过金属管对着抽风罩、扣罩抽风，从而能够将玉米粒中的灰尘抽入收集箱内，通过过滤板能够对其进行过滤，网板倾斜设置，网板一端位于金属管的上方，网板另一端位于抽风管的下方，过滤后的尘屑统一在收集盒内存储，使扣罩还能够对玉米粒进行降尘，通过网板的设计，避免有玉米粒进入到抽风罩内。

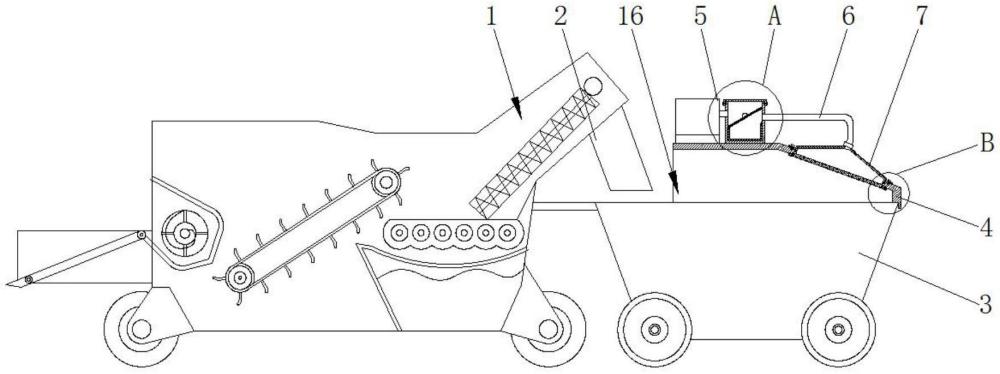

1.一种玉米加工用自脱粒处理设备，其特征在于，包括自走车体(1)、出料管(2)和跟走装载车(3)，所述自走车体(1)一端设有出料管(2)，所述自走车体(1)靠近出料管(2)一端连接有跟走装载车(3)，所述出料管(2)位于跟走装载车(3)的上方，所述跟走装载车(3)顶端还扣合有扣罩(4)，所述扣罩(4)远离出料管(2)一端设有开口(16)；

2.根据权利要求1所述的一种玉米加工用自脱粒处理设备，其特征在于：所述扣罩(4)底端设有与跟走装载车(3)顶端相适配的卡槽(13)。

3.根据权利要求1所述的一种玉米加工用自脱粒处理设备，其特征在于：所述抽风罩(7)通过第一螺栓(15)与扣罩(4)顶端固定连接，所述网板(14)通过第二螺栓与扣罩(4)内壁固定连接。

4.根据权利要求1所述的一种玉米加工用自脱粒处理设备，其特征在于：所述抽风机(5)通过抽风管与收集箱(8)连接，所述收集箱(8)内部设有收集盒(9)。

5.根据权利要求4所述的一种玉米加工用自脱粒处理设备，其特征在于：所述收集盒(9)顶端固定卡接有过滤板(11)，所述收集盒(9)两端上部均固定焊接有拉手(12)。

6.根据权利要求1所述的一种玉米加工用自脱粒处理设备，其特征在于：所述收集箱(8)顶端扣合有顶盖(10)，所述顶盖(10)通过第三螺栓与收集箱(8)固定连接。
