一种猕猴桃栽培架

本技术涉及果树种植，具体涉及一种猕猴桃栽培架。

背景技术：

1、猕猴桃，是一种品质鲜嫩、营养丰富、风味鲜美的水果，猕猴桃含有猕猴桃碱、蛋白水解酶、单宁果胶和糖类等有机物。猕猴桃属于藤本植物，它的生长特性决定了种植时需要搭建栽培架。这样不仅可以提供猕猴桃生长的支撑，还可以帮助它们蔓延和分布，从而提高产量。

2、猕猴桃植株在不同的生长阶段，其生长速度和攀爬能力会有所不同。如果植株生长速度较快，原本设置的架子高度可能无法满足其生长需求，但是目前使用的栽培架高度固定，无法适应猕猴桃植株不同生长阶段的需求，使用范围较窄，影响猕猴桃植株的生长。

技术实现思路

1、本实用新型为解决用于猕猴桃植株生长的栽培架高度固定，不能调节高度，不能满足猕猴桃植株不同生长阶段的需求的问题，提供一种猕猴桃栽培架，能够方便的调节猕猴桃栽培架的高度，有利于猕猴桃植株生长。

2、为了解决上述问题，本实用新型的技术方案是：

3、一种猕猴桃栽培架，包括框架、立柱和调节件；所述框架靠近四角处均穿装有立柱；所述调节件包括连杆、转杆和顶杆，所述框架内自左向右间隔设有多个连杆，每个连杆的前后端分别固定连接框架内部前后侧面，多个连杆将框架内分隔成多个承载部，每个承载部内均设有钢丝网，所述转杆左右端分别转动连接框架前部左右侧的立柱，每个连杆底面均前后滑动连接有n型板，所述转杆的周壁后部固定连接有、和多个n型板对应的顶杆，所述顶杆的后端向上倾斜、伸进对应n型板内，顶杆的上端铰接对应n型板左右侧板；所述框架前部左侧的立柱上设有、限位转杆转动或对转杆无限位的限位件。

4、进一步的，每个所述连杆上设有贯穿连杆前后端的t型槽，所述t型槽上宽下窄、且下端开口贯穿连杆的底面，所述t型槽内设有和t型槽滑动接触的t型块。

5、进一步的，每个所述t型块下端均伸出所在t型槽，每个t型块下端均固定连接所在连杆下侧的n型板的顶板。

6、进一步的，所述转杆右端贯穿框架前部右侧的立柱，所述转杆的右端连接有和框架前部右侧的立柱滑动接触的限位板，所述转杆的左端贯穿框架前部左侧的立柱。

7、进一步的，所述限位件包括壳体、圆板和卡板，所述壳体固定在框架前部左侧立柱的左侧面上，所述转杆的左端贯穿壳体右侧板位于壳体内、且连接有圆板，所述圆板的圆周面上套设固定有摩擦环，所述圆板前后侧的壳体内均设有卡板，前侧的卡板的后侧面设有、和摩擦环的外环面前部相对的弧形槽，弧形槽内设有顶紧摩擦环外环面前部的、弧形的摩擦板，所述壳体上设有驱动两个卡板相背或相对运动的螺杆。

8、进一步的，所述螺杆后端转动连接壳体的后侧板、前端穿过壳体前侧板，前侧所述卡板下部设有贯穿卡板前后侧面的螺纹孔一，后侧所述卡板下部设有贯穿卡板前后侧面的、和螺纹孔一螺纹旋向相反的螺纹孔二，前侧所述卡板经螺纹孔一螺纹连接螺杆前部、后侧所述卡板经螺纹孔二螺纹连接螺杆后部。

9、通过上述技术方案，本实用新型的有益效果为：

10、本实用新型的限位件解除对转杆的限位后，拉动顶杆使转杆的转动，能够驱动框架向上运动，因此本实用新型能够根据猕猴桃植株生长的需要，适应性的调节框架的高度，有利于猕猴桃植株的生长，本实用新型适应范围广。

11、本实用新型能够在大风天气时，降低框架的高度，进而降低猕猴桃植株的重心，以减小大风对猕猴桃植株的不利影响，进一步提高猕猴桃植株的生长质量。

12、本实用新型仅需在限位件解除对转杆的限位后，转动转杆即可调整框架的高度，框架的高度调节方便。

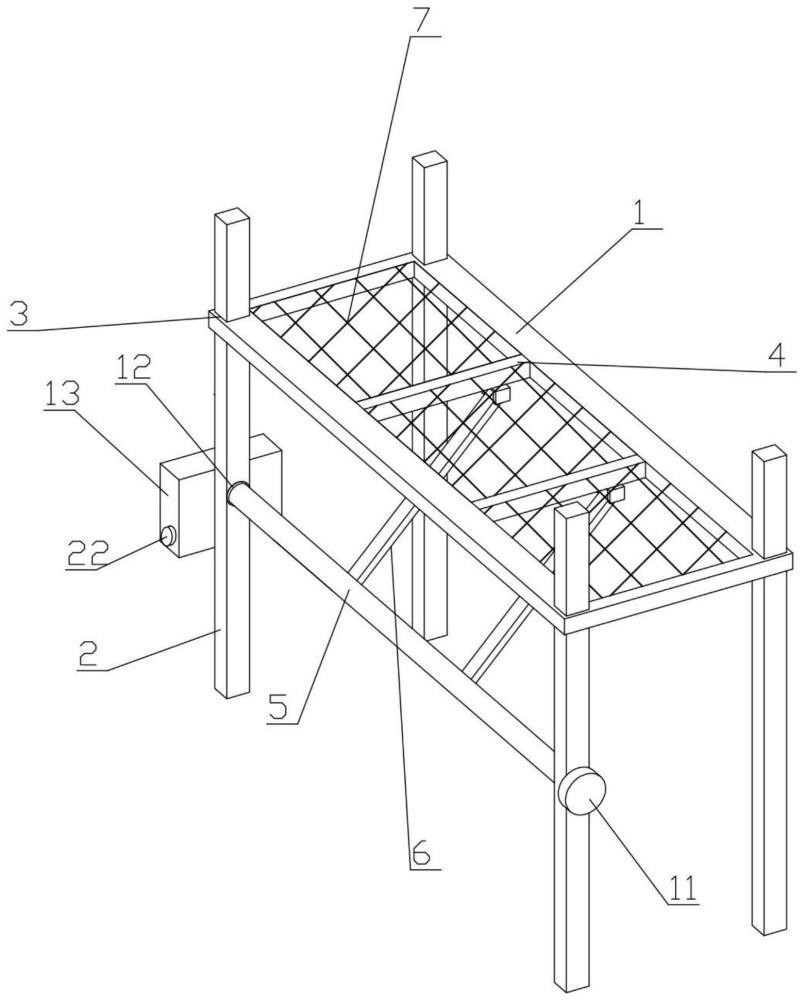

1.一种猕猴桃栽培架，其特征在于，包括框架（1）、立柱（2）和调节件；所述框架（1）靠近四角处均穿装有立柱（2）；所述调节件包括连杆（4）、转杆（5）和顶杆（6），所述框架（1）内自左向右间隔设有多个连杆（4），每个连杆（4）的前后端分别固定连接框架（1）内部前后侧面，多个连杆（4）将框架（1）内分隔成多个承载部，每个承载部内均设有钢丝网（7），所述转杆（5）左右端分别转动连接框架（1）前部左右侧的立柱（2），每个连杆（4）底面均前后滑动连接有n型板（8），所述转杆（5）的周壁后部固定连接有、和多个n型板（8）对应的顶杆（6），所述顶杆（6）的后端向上倾斜、伸进对应n型板（8）内，顶杆（6）的上端铰接对应n型板（8）左右侧板；所述框架（1）前部左侧的立柱（2）上设有、限位转杆（5）转动或对转杆（5）无限位的限位件。

2.根据权利要求1所述的一种猕猴桃栽培架，其特征在于，每个所述连杆（4）上设有贯穿连杆（4）前后端的t型槽（9），所述t型槽（9）上宽下窄、且下端开口贯穿连杆（4）的底面，所述t型槽（9）内设有和t型槽（9）滑动接触的t型块（10）。

3.根据权利要求2所述的一种猕猴桃栽培架，其特征在于，每个所述t型块（10）下端均伸出所在t型槽（9），每个t型块（10）下端均固定连接所在连杆（4）下侧的n型板（8）的顶板。

4.根据权利要求1所述的一种猕猴桃栽培架，其特征在于，所述转杆（5）右端贯穿框架（1）前部右侧的立柱（2），所述转杆（5）的右端连接有和框架（1）前部右侧的立柱（2）滑动接触的限位板（11），所述转杆（5）的左端贯穿框架（1）前部左侧的立柱（2）。

5.根据权利要求4所述的一种猕猴桃栽培架，其特征在于，所述限位件包括壳体（13）、圆板（14）和卡板（15），所述壳体（13）固定在框架（1）前部左侧立柱（2）的左侧面上，所述转杆（5）的左端贯穿壳体（13）右侧板位于壳体（13）内、且连接有圆板（14），所述圆板（14）的圆周面上套设固定有摩擦环（17），所述圆板（14）前后侧的壳体（13）内均设有卡板（15），前侧的卡板（15）的后侧面设有、和摩擦环（17）的外环面前部相对的弧形槽（16），弧形槽（16）内设有顶紧摩擦环（17）外环面前部的、弧形的摩擦板（18），所述壳体（13）上设有驱动两个卡板（15）相背或相对运动的螺杆（19）。

6.根据权利要求5所述的一种猕猴桃栽培架，其特征在于，所述螺杆（19）后端转动连接壳体（13）的后侧板、前端穿过壳体（13）前侧板，前侧所述卡板（15）下部设有贯穿卡板（15）前后侧面的螺纹孔一（20），后侧所述卡板（15）下部设有贯穿卡板（15）前后侧面的、和螺纹孔一（20）螺纹旋向相反的螺纹孔二（21），前侧所述卡板（15）经螺纹孔一（20）螺纹连接螺杆（19）前部、后侧所述卡板（15）经螺纹孔二（21）螺纹连接螺杆（19）后部。
