一种桂花采集装置的制作方法

本技术属于花卉、农业领域，是一种可以机器化采集桂花的装置，特别适用于花农和需要获取鲜桂花的产业。

背景技术：

1、桂花用途广，经济价值高，必须做好桂花的采收、储存和加工工作，确保桂花丰产丰收。桂花采摘要把握好时机，在合适的时间段快速采摘。

2、目前半自动自动桂花采摘器市面上仍处于空白，现有的桂花采摘方式主要包括手摇、剪枝、手摘等，收集有用布接和伞收等。这些方式不但耗时耗力，而且由于桂花小而柔嫩，容易存在损伤桂花的风险，也不卫生。选择手摇的花农先在树下铺好单层布或塑料薄膜，然后用竹竿轻轻敲打树枝或上树抓住树枝不断摇晃，将桂花振落；选择剪枝和手摘的花农清晨趴在树上，肩背竹篓采摘，这种方法明显原始且工效低下，不能满足人们的需要。

技术实现思路

1、实用新型目的：为了解决现有技术的不足，本实用新型提供了一种桂花采集装置。

2、技术方案：一种桂花采集装置，由手柄、调速器、电池包、背带、伸缩杆、拉伸杆、伸缩线、伸缩机构、锁紧销、大滑轮、连接端打印件、钢丝绳、小滑轮、夹头和夹子开关组成；

3、所述的手柄和伸缩杆通过固定螺栓连接；所述的背带的两端固定拴在伸缩杆上；所述的调速器通过胶带固定在伸缩杆上；所述的调速器的一端通过导线连接在电池包上，另一端通过伸缩线连接到电机的正负极；所述的伸缩杆和伸缩机构通过螺栓固定连接；

4、所述的伸缩杆的内部由外杆拉伸片、内杆拉伸片、外杆、内杆和弹簧垫片组成；所述的外杆的内部是内杆，所述的内杆的内部包含有外杆拉伸片和内杆拉伸片，在外杆的顶部开有一个小孔，在内杆的顶部开有多组小孔，且在每个小孔的下端焊接有弹簧垫片；在外杆拉伸片的顶端突出一小块，内杆拉伸片每隔固定距离有一个凹槽，该固定间距和内杆顶部的多组小孔间距相同；

5、所述的伸缩机构的内部由电机、固定支架、齿轮减速组、转轴、铰链、曲柄、连杆、吊环螺栓、导轨和推杆组成；所述的固定支架的上端装有电机，下端装有导轨，所述的固定支架内部装有齿轮减速组，所述的电机通过螺栓与齿轮减速组固定连接，所述的齿轮减速组的输出轴是转轴，所述的转轴安装在曲柄上，所述的曲柄和连杆通过铰链连接，所述的连杆和推杆通过吊环螺栓连接；所述的导轨固定安装在固定支架上，所述的推杆头部有螺纹，与夹头通过螺栓旋紧连接。

6、作为优化：当桂花采摘装置锁紧时，锁紧销被按下压紧弹簧垫片，使外杆拉伸片的顶部与内杆拉伸片的凹槽卡紧，此时外杆拉伸片和内杆拉伸片固定连接。

7、作为优化：所述的拉伸杆与外杆拉伸片固定连接，通过手柄的张合控制外杆拉伸片的移动，进而带着内杆拉伸片移动。

8、作为优化：所述的内杆拉伸片的顶部连接着钢丝绳，钢丝绳通过小滑轮、大滑轮和吊环螺栓，尾部连接在夹子开关上。

9、有益效果：本实用新型的桂花采集装置方便携带，采摘效率高，桂花过滤和收集效果显著，能够帮助花农们在花期内及时完成采摘，装置做到集采摘、收集、筛选功能为一体。

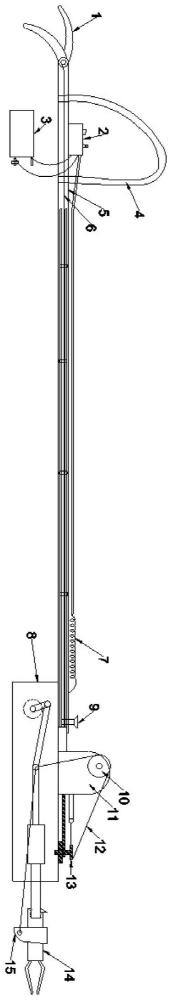

1.一种桂花采集装置，其特征在于：由手柄(1)、调速器(2)、电池包(3)、背带(4)、伸缩杆(5)、拉伸杆(6)、伸缩线(7)、伸缩机构(8)、锁紧销(9)、大滑轮(10)、连接端打印件(11)、钢丝绳(12)、小滑轮(13)、夹头(14)和夹子开关(15)组成；

2.根据权利要求1所述的桂花采集装置，其特征在于：当桂花采摘装置锁紧时，锁紧销(9)被按下压紧弹簧垫片(20)，使外杆拉伸片(16)的顶部与内杆拉伸片(17)的凹槽卡紧，此时外杆拉伸片(16)和内杆拉伸片(17)固定连接。

3.根据权利要求2所述的桂花采集装置，其特征在于：所述的拉伸杆(6)与外杆拉伸片(16)固定连接，通过手柄(1)的张合控制外杆拉伸片(16)的移动，进而带着内杆拉伸片(17)移动。

4.根据权利要求3所述的桂花采集装置，其特征在于：所述的内杆拉伸片(17)的顶部连接着钢丝绳(12)，钢丝绳(12)通过小滑轮(13)、大滑轮(10)和吊环螺栓(28)，尾部连接在夹子开关(15)上。
