一种野生赤芍的育苗装置及其方法与流程

本发明涉及赤芍育苗装置，尤其涉及一种野生赤芍的育苗装置及其方法。

背景技术：

1、赤芍为毛茛科植物芍药或川赤芍的干燥根，春、秋二季采挖，除去根茎、须根及泥沙并晒干，其味苦、微寒、归肝经；有清热凉血，活血祛瘀的功效；赤芍是著名野生地道中药材，应用历史悠久，用量较大、用途广泛且需求较为刚性，每年都有相当数量的出口；野生赤芍的药效较其他人工养殖的赤芍要好，但近年来，野生赤芍遭到过度、毁灭性采挖，产量逐年下降，已不能满足市场需求，而目前国内人工模拟种植野生赤芍最为常见的方式为：采用野生赤芍种子播种至适宜赤芍生长的野外环境中，一段时间后再将成长的赤芍幼苗移栽至养分更高的土壤中，完成对野生赤芍的育苗操作；

2、而现有对赤芍幼苗进行种植时，最常见的为采用一种播种育苗机，但该种育苗机在使用时存在着以下几点问题；一方面育苗机对该种赤芍幼苗进行栽种时，需要让幼苗竖直的进入育苗机的内部，这也导致该种播种育苗机在实际运行时，需要操作人员不断的对机器进行手动竖直添苗，从而导致使用者的劳动量增大，便捷性有待提高；另一方面由于赤芍幼苗种植环境的不同，幼苗插入土中的角度也需要发生相应变化，为的是让幼苗更好的成长（赤芍幼苗栽种时，幼苗的摆放角度通常分为竖直、倾斜以及横放三种，其中竖直和倾斜种植最为常见，由于单棵赤芍的生长空间有限加上当地土壤质地不同，我们需要对赤芍根系的生长进行把控，提高成品的质量），但现有的该种育苗机无法对幼苗植入田地时的插入角度进行控制，从而无法保证幼苗的成长效率，功能性有待提高。

技术实现思路

1、本发明公开一种野生赤芍的育苗装置及其方法，旨在解决现有对赤芍幼苗进行种植的一种育苗机，一方面需要操作人员不断的对机器进行手动竖直添苗，导致使用者的劳动量增大，便捷性有待提高；另一方面无法对幼苗植入田地时的插入角度进行控制，从而无法保证幼苗的成长效率，功能性有待提高的技术问题。

2、为了实现上述目的，本发明采用了如下技术方案：

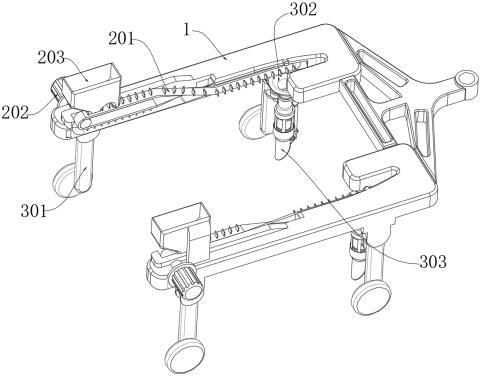

3、一种野生赤芍的育苗装置，包括机台，所述机台的内部设置有对赤芍幼苗进行自动排列输送的送料机构；

4、所述机台的底部设置有将赤芍幼苗插入土中的种植机构；

5、所述种植机构的中部又设置有转动防堵的调节机构以及气动下料的防堵机构；

6、通过所述送料机构将赤芍幼苗均匀有序的输送至所述种植机构的内部，所述种植机构可与机台之间发生转动，通过改变所述种植机构的倾斜角度将幼苗以不同的角度插入土中育苗，同时所述调节机构和所述防堵机构相互配合，防止幼苗输送过程中堵料。

7、通过在传统机台的内部设置有能够自动对赤芍幼苗进行排列输送的送料机构，使用者将整堆赤芍幼苗放入送料机构的内部并启动设备，整个送料机构的运行无需人工对幼苗进行排序，从而大幅度提高传统育苗机使用时的便捷性，同时输送的幼苗能够进入到种植机构的内部，利用种植机构插入田地中，且种植机构能够伴随着整个机台的升降，从而改变插入土地中的角度，实现对幼苗的竖直和倾斜种植，从而使本设备能够适应更多的使用环境，大幅度的提高传统设备的功能性并提高赤芍的成品质量，且额外设置的调节机构和防堵机构能够在种植机构运行的同时相互配合，以气动和转动的方式，防止幼苗输送过程中堵料，从而保证本设备运行的完善性。

8、在一个优选的方案中，所述送料机构包括对称并转动安装于所述机台内部两侧的输送扭带，所述机台的两侧对称固定有一个电机，所述电机的输出轴贯穿至所述机台的内部并传动连接于所述输送扭带，所述机台的顶部两侧对称固定有一个料箱，所述料箱竖直分布于所述电机的顶部。

9、通过设置有呈八字型扭曲的输送扭带结构，配合电机的驱动，能够将料箱水平掉落至输送扭带上的赤芍幼苗平稳输送并随着输送，将赤芍从平放转变为竖直放置，直至输送至种植机构的内部，从而代替传统育苗设备需要人工放苗的方式，实现全自动化，提高本设备的功能性和使用时的便捷性。

10、在一个优选的方案中，所述种植机构包括若干个转动安装于所述机台底部的轮架，其中对称分布的一对所述轮架的侧面均分布有一个料斗，所述料斗固定连接于所述机台的底部侧面，每个所述料斗的底部均设有一个插杆，所述插杆的外侧滑动套接有压板，所述轮架的侧面竖直固定有电动推杆，所述电动推杆的输出轴固定连接于所述压板，每个所述插杆的底部均转动安装有盖板，每个所述压板的侧面均固定有斜面压杆，所述斜面压杆挤压接触于所述盖板的顶部；所述轮架通过所述电动推杆、所述压板和所述插杆连接。

11、通过设置有转动安装于机台底部的轮架结构，利用电动推杆带动插杆插入土地中，同时通过斜面压杆挤压盖板开合，从而将位于料斗和插杆内部的赤芍幼苗导入到土地中，完成对赤芍幼苗的自动种植，同时伴随着机台升降、轮架的折叠，能够同步带动插杆改变对赤芍幼苗种植的方向，从而实现对幼苗竖直和倾斜种植角度的自由切换，从而大幅度的提高本设备的功能性以及赤芍成品的质量。

12、在一个优选的方案中，所述调节机构包括转动套接于所述料斗底部的皮套筒，所述皮套筒的底部竖直固定有螺纹套筒，所述螺纹套筒竖直套接于所述插杆外侧的同时和所述压板螺纹连接，所述皮套筒和所述螺纹套筒之间连接有限位条。

13、通过在料斗和插杆之间设置有转动连接的皮套筒结构，随着插杆的转动，皮套筒配合限位条的限制能够同步发生伸缩，从而匹配料斗和插杆的位置，保证对幼苗输送的合理稳定，同时压板推动插杆的同时能够同步带动螺纹套筒和皮套筒同步转动，从而防止位于皮套筒内部的赤芍幼苗堵住，保证本设备运行的完善合理。

14、在一个优选的方案中，所述防堵机构包括套接于所述插杆外侧的气仓，所述气仓和所述插杆的内部贯通开设有吹气孔，所述气仓的内部又滑动安装有活塞件，所述活塞件的顶部固定连接于所述压板的底部。

15、通过设置有连接于压板底部的活塞件结构，利用压板发生移动的同时，带动活塞件往气仓的内部移动，从而加压并让气体通过吹气孔倾斜吹出，以从下往上的方式向着皮套筒的内部吹动，进一步的防止皮套筒内部的赤芍幼苗被堵住，进一步的保证本设备运行的完善性。

16、在一个优选的方案中，所述插杆和所述盖板的顶部夹层间固定连接有阻尼件，且每个所述轮架和所述机台转动连接端之间又固定连接有扭簧。

17、通过设置有固定于插杆和盖板顶部夹层间的阻尼件结构，能够推动盖板发生复位转动，同时设置于轮架和机台之间的扭簧结构又能够带动轮架发生复位转动，从而保证本设备运行的完善性。

18、由上可知。本发明提供的利用一种野生赤芍的育苗装置及其方法，与现有技术相比，具有如下改进和优点：

19、其一：通过在传统机台的内部设置有呈八字型扭曲的输送扭带结构，配合电机的驱动，能够将提前放置于料箱内部的赤芍幼苗，水平掉落至输送扭带上并平稳输送，并随着输送将赤芍从平放转变为竖直放置，直至输送至料斗的内部，从而代替传统育苗设备需要人工摆放放苗的方式，实现全自动化，提高本设备的功能性和使用时的便捷性。

20、其二：又通过设置有转动安装于机台底部的轮架结构，利用电动推杆带动插杆插入土地中，同时通过斜面压杆挤压盖板开合，从而将位于料斗和插杆内部的赤芍幼苗导入到土地中，同时伴随着机台升降、轮架的折叠，能够同步带动插杆改变对赤芍幼苗种植的方向，从而实现对幼苗竖直和倾斜种植角度的自由切换，从而大幅度的提高传统育苗设备的功能性以及种植的赤芍成品的质量。

21、其三：又通过在料斗和插杆之间设置有转动连接的皮套筒结构，随着插杆的转动，皮套筒同步发生伸缩，从而匹配料斗和插杆的位置，保证对幼苗输送的合理稳定，且压板移动的同时能够同步带动螺纹套筒和皮套筒转动，从而防止位于皮套筒内部的赤芍幼苗堵住，而额外设置于压板底部的活塞件结构能够伴随着压板的移动，往气仓的内部同步移动，从而加压并让气体通过吹气孔倾斜吹出，以从下往上的方式向着皮套筒的内部吹动，配合皮套筒的转动，进一步的防止皮套筒内部的赤芍幼苗被堵住，进一步的保证本设备运行的完善性。
