一种起垄覆盖播种配置设备的制作方法

本发明涉及棉花双膜覆盖栽培配置设备，具体为一种起垄覆盖播种配置设备。

背景技术：

1、近些年在植棉过程中3月末至4月初气侯复杂多变等自然环境的复杂变化，导致棉花在苗期受到霜冻、降雨、大风等低温天气影响，减少保苗株数，部分地区受灾严重，需及时重播，缩短棉花生育时期，对光照、积温利用不充分，降低单株结铃数及铃重，对棉花造成减产影响，因此，适当提前播种的方式具有重要价值，棉花播种需要进行覆膜保护，以往的单层覆膜的方式对棉花播种后的光照、积温利用不充分，双层覆膜相对成本较低，可提高对光照、积温利用效率，是实现高产增收的重要方式，可大幅提高农户种植的积极性。

2、本发明提供适用于上述提出的对棉花进行双膜覆盖播种栽培的专业设备，具体为对棉花种植用的耕挖种沟与覆膜一体设备，实现播种覆膜一体化，同时可适应新疆滴灌水肥一体技术，可进行大面积推广使用，实现播种机械化，达到降本增效、增产稳产的效果，因此，针对上述问题提出一种起垄覆盖播种配置设备。

技术实现思路

1、本发明的目的在于提供一种起垄覆盖播种配置设备，具体为对棉花种植用的耕挖种沟与覆膜一体设备，实现播种覆膜一体化，同时可适应新疆滴灌水肥一体技术，可进行大面积推广使用，实现播种机械化，达到降本增效、增产稳产的效果。

2、为实现上述目的，本发明提供如下技术方案：

3、一种起垄覆盖播种配置设备，包括起垄架以及覆膜播种架，所述起垄架内部设置有覆膜播种架，所述覆膜播种架内部设置有镇压滚筒、第一展膜辊、精量播种器、第二展膜辊，所述起垄架包括机架、链板、开沟刮土板、覆土圆盘以及定位柱，所述机架前端固定设置有链板，所述链板底部固定设置有开沟刮土板，所述机架与覆土圆盘一端固定设置，所述机架顶端固定设置有定位柱，所述覆膜播种架包括槽板、三角挡板、螺纹套筒、折板、调节螺柱、插筒、圆盖、压板以及弹簧，所述槽板与三角挡板一端固定设置，所述槽板顶端固定设置有螺纹套筒，所述三角挡板内壁、槽板侧面均滑动设置有折板，所述折板内部、螺纹套筒内部均螺纹设置有调节螺柱，所述折板内部固定设置有插筒，所述插筒内部固定设置有圆盖，所述插筒内壁滑动设置有压板，所述圆盖、压板内侧之间固定设置有弹簧。

4、优选的，所述起垄架与覆膜播种架进行装配时，所述槽板与机架滑动设置，所述定位柱与槽板内部开设的槽孔滑动设置。

5、优选的，所述镇压滚筒与覆膜播种架进行装配时，所述镇压滚筒轴架主体与插筒内壁滑动设置，所述镇压滚筒轴架主体与压板抵触贴合。

6、优选的，所述第一展膜辊与覆膜播种架进行装配时，所述第一展膜辊轴架主体与插筒内壁滑动设置，所述第一展膜辊轴架主体与压板抵触贴合。

7、优选的，所述精量播种器与覆膜播种架进行装配时，所述精量播种器轴架主体与插筒内壁滑动设置，所述精量播种器轴架主体与压板抵触贴合。

8、优选的，所述第二展膜辊与覆膜播种架进行装配时，所述第二展膜辊轴架主体与插筒内壁滑动设置，所述第二展膜辊轴架主体与压板抵触贴合。

9、与现有技术相比，本发明的有益效果是：

10、1、本发明中，起垄架在外部农机的带动下对农田进行起垄挖沟操作，覆土圆盘起到对挖沟侧面土的起垄处理，镇压滚筒与上述起垄后形成的沟槽内部滚压，拓展形成3条播种棉种所需的空间以及滴灌带所需的空间，于种沟槽两侧堆砌形成土垄结构，利用第一展膜辊与镇压滚筒的相似结构，可将下层膜覆盖于种沟槽内壁、顶部的覆土空间，精量播种器的底部组件与种沟槽底部滚动驱动，用于对下层膜进行破孔以及将棉种于下层膜破孔处进行穴播种植，由第二展膜辊进行覆盖上层膜处理，使得上层膜的针孔处位于种沟槽顶部空间，上层膜的两侧边通过覆土圆盘进行覆土镇压，通过上述设置，本装置具体为对棉花种植用的耕挖种沟与覆膜一体设备，实现播种覆膜一体化，同时可适应新疆滴灌水肥一体技术，可进行大面积推广使用，实现播种机械化，达到降本增效、增产稳产的效果；

11、2、本发明中，本装置设置的起垄覆盖播种配置设备为装配式结构，其中通过链板内部开设的定位销孔与外部农机装置进行锚固限位，镇压滚筒、第一展膜辊、精量播种器以及第二展膜辊均可与覆膜播种架进行拆装组合，覆膜播种架通过旋转调节螺柱可对镇压滚筒、第一展膜辊、精量播种器以及第二展膜辊的底部高度进行调节，通过上述设置，便于对起垄覆盖播种配置设备进行组合装配。

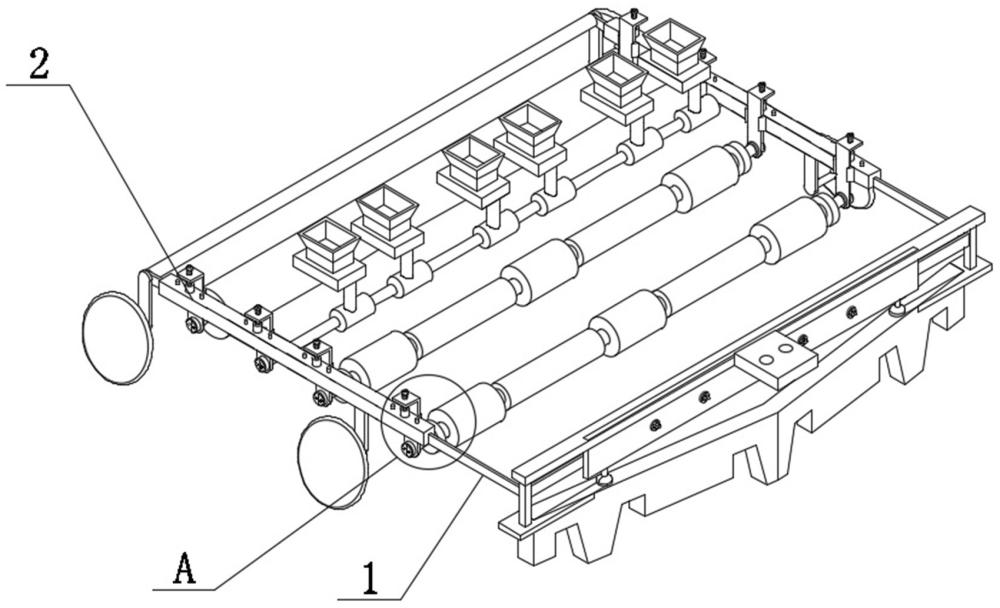

1.一种起垄覆盖播种配置设备，包括起垄架（1）以及覆膜播种架（2），其特征在于：所述起垄架（1）内部设置有覆膜播种架（2），所述覆膜播种架（2）内部设置有镇压滚筒（3）、第一展膜辊（4）、精量播种器（5）、第二展膜辊（6），所述起垄架（1）包括机架（11）、链板（12）、开沟刮土板（13）、覆土圆盘（14）以及定位柱（15），所述机架（11）前端固定设置有链板（12），所述链板（12）底部固定设置有开沟刮土板（13），所述机架（11）与覆土圆盘（14）一端固定设置，所述机架（11）顶端固定设置有定位柱（15），所述覆膜播种架（2）包括槽板（21）、三角挡板（22）、螺纹套筒（23）、折板（24）、调节螺柱(25)、插筒(26)、圆盖(27)、压板(28)以及弹簧（29），所述槽板（21）与三角挡板（22）一端固定设置，所述槽板（21）顶端固定设置有螺纹套筒（23），所述三角挡板（22）内壁、槽板（21）侧面均滑动设置有折板（24），所述折板（24）内部、螺纹套筒（23）内部均螺纹设置有调节螺柱（25），所述折板（24）内部固定设置有插筒（26），所述插筒（26）内部固定设置有圆盖（27），所述插筒（26）内壁滑动设置有压板（28），所述圆盖（27）、压板（28）内侧之间固定设置有弹簧（29）。

2.根据权利要求1所述一种起垄覆盖播种配置设备，其特征在于：所述起垄架（1）与覆膜播种架（2）进行装配时，所述槽板（21）与机架（11）滑动设置，所述定位柱（15）与槽板（21）内部开设的槽孔滑动设置。

3.根据权利要求1所述一种起垄覆盖播种配置设备，其特征在于：所述镇压滚筒（3）与覆膜播种架（2）进行装配时，所述镇压滚筒（3）轴架主体与插筒（26）内壁滑动设置，所述镇压滚筒（3）轴架主体与压板（28）抵触贴合。

4.根据权利要求1所述一种起垄覆盖播种配置设备，其特征在于：所述第一展膜辊（4）与覆膜播种架（2）进行装配时，所述第一展膜辊（4）轴架主体与插筒（26）内壁滑动设置，所述第一展膜辊（4）轴架主体与压板（28）抵触贴合。

5.根据权利要求1所述一种起垄覆盖播种配置设备，其特征在于：所述精量播种器（5）与覆膜播种架（2）进行装配时，所述精量播种器（5）轴架主体与插筒（26）内壁滑动设置，所述精量播种器（5）轴架主体与压板（28）抵触贴合。

6.根据权利要求1所述一种起垄覆盖播种配置设备，其特征在于：所述第二展膜辊（6）与覆膜播种架（2）进行装配时，所述第二展膜辊（6）轴架主体与插筒（26）内壁滑动设置，所述第二展膜辊（6）轴架主体与压板（28）抵触贴合。
