一种农业苗木移栽设备的制作方法

本技术涉及农业种植，尤其涉及一种农业苗木移栽设备。

背景技术：

1、农业种植是一种种植农作物或饲养家畜以供食用、工业用途或销售的活动。这是人类生存和发展的重要部分，提供了食物、纤维和其他农产品，20世纪70-80年代，我国容器育苗得到了快速发展。随着育苗技术不断改进和提高，容器育苗的产量逐年递增，容器育苗已成为我国主要的育苗方式。苗木移栽是指将种子集中育苗，当幼苗长到一定程度后再将幼苗移植到容器或大田培育。

2、在公告号为cn22006844u中公开的一种农业苗木移栽设备，虽然，通过设置的挖坑装置，可同时挖多个种植坑，通过设置的定位杆，方便定位坑穴位置，保证苗木移栽行距一致，在下一次挖坑的同时，将种植苗木放置在坑穴中，当移栽设备移动时，通过设置的埋土机构，将坑穴两边的土埋在苗木根部，防止坑穴内的土壤被太阳暴晒发生干燥板结的情况，同时防止苗木根部长时间暴晒干枯，减少后续浇水量，不仅降低劳动强度，而且大大提高工作效率。

3、但是，该农业苗木移栽设备，具有以下的缺点：

4、(1)在进行移栽时，可能需要手动挖坑然后将作物放置进坑内，从而容易导致消耗大量的人力物力；

5、(2)可能只能放置少量的作物苗并且可能对其难以调节高度，从而容易导致压迫到比较高的作物苗，对这些作物造成伤害。

技术实现思路

1、(一)解决的技术问题

2、实用新型解决的技术问题是提供一种实用性较高，并且能够通过简单的操作，结构较为简单的一种农业苗木移栽设备，解决了上述背景技术中提出的难以自动挖坑种植和难以调节高度的问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种农业苗木移栽设备，包括移栽车本体，所述移栽车本体的表面卡接有置物筒，所述置物筒的底部转动连接有圆锥片，所述圆锥片的表面固定连接有钢绳，所述钢绳的表面贯通连接有连接环，所述钢绳的一端固定连接有把手，所述把手的底部固定连接有第一弹簧，所述把手的顶部固定连接有卡块，所述卡块的顶部固定连接有第二弹簧，第二弹簧的一端固定连接有握手，置物筒的表面开设有滑槽，所述移栽车本体的表面一侧固定连接有支撑柱，所述支撑柱的表面通过螺栓固定连接有延伸条。

5、可选的，所述移栽车本体的底部固定连接有延伸板，所述延伸板的表面固定连接有推手，通过延伸板的设置，延伸板上固定的推手可以是工作人员更好的推动本装置。

6、可选的，所述移栽车本体的表面固定连接有放置台，所述放置台的表面设置有种植盆，通过放置台的设置，放置台可以放置大量作物秧苗，达成大面积种植的效果。

7、可选的，所述延伸条的顶部固定连接有承接板，所述承接板的表面固定连接有放置板，通过承接板的设置，承接板用来固定放置板，增大接触面积，更加牢固。

8、可选的，所述放置板的底部固定连接有遮挡结构，所述放置板的表面固定连接有种植盒，通过遮挡结构的设置，遮挡结构可以保护强光下的秧苗水分不被蒸发。

9、可选的，所述种植盒的内表面固定连接有种植框，所述种植框的表面设置有放置盘，通过种植框的设置，种植框方便放置更多的小体积作物。

10、有益效果

11、本实用新型提供了一种农业苗木移栽设备，具备以下有益效果：

12、1、该农业苗木移栽设备，通过置物筒、圆锥片、钢绳、连接环、把手、第一弹簧和第二弹簧的设置，将作物苗放到置物筒中，圆锥片在闭合的状态下可以钻出一个坑，握住把手，将其向上提起，把手上固定的钢绳会被拽动带起圆锥片，使三片圆锥片打开，让置物筒内的作物苗掉落到坑内，起到了挖坑后快速种植作物的作用，从而节约了人力和时间。

13、2、该农业苗木移栽设备，通过支撑柱、螺栓和延伸条的设置，在有较高的作物苗时，为了避免被压迫，可以拧松螺栓，拉动延伸条，延伸条上设置有多个螺纹孔，工作人员可以根据需要将其调整到合适的高度，然后拧紧螺栓，将其固定在支撑柱内，起到了调节装置高度的作用，从而增加了本装置的适用性。

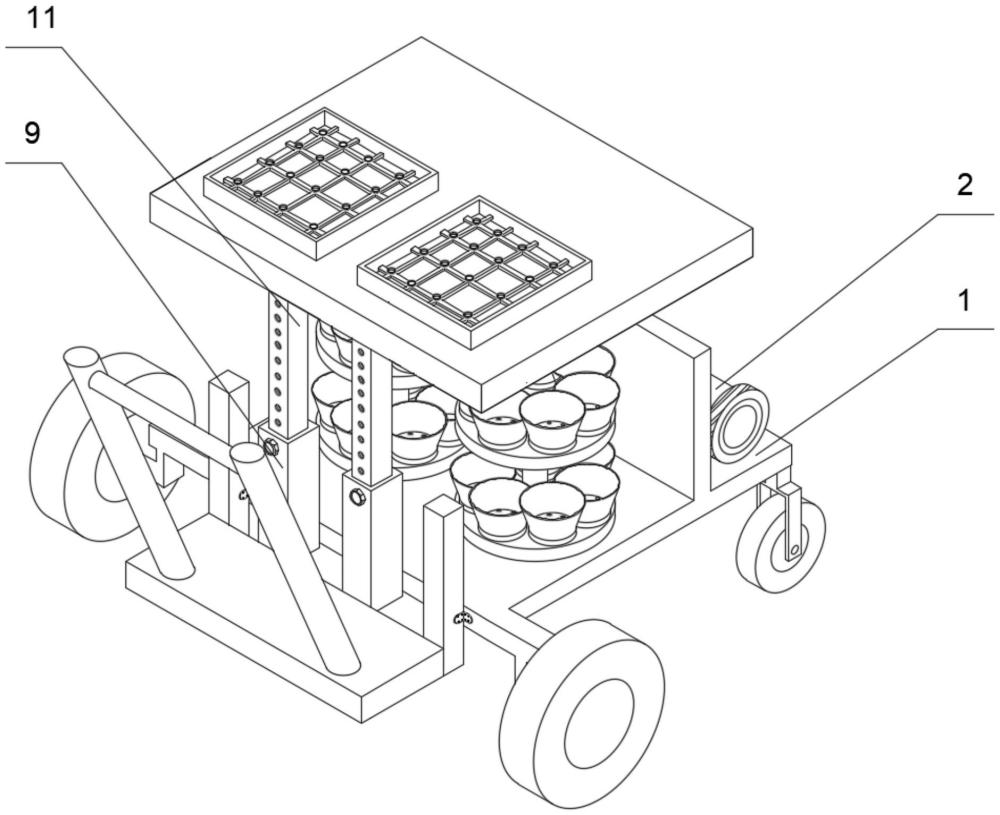

1.一种农业苗木移栽设备，包括移栽车本体(1)，其特征在于：所述移栽车本体(1)的表面卡接有置物筒(2)，所述置物筒(2)的底部转动连接有圆锥片(3)，所述圆锥片(3)的表面固定连接有钢绳(4)，所述钢绳(4)的表面贯通连接有连接环(5)，所述钢绳(4)的一端固定连接有把手(6)，所述把手(6)的底部固定连接有第一弹簧(7)，所述把手(6)的顶部固定连接有卡块，所述卡块的顶部固定连接有第二弹簧(8)，第二弹簧(8)的一端固定连接有握手，置物筒(2)的表面开设有滑槽，所述移栽车本体(1)的表面一侧固定连接有支撑柱(9)，所述支撑柱(9)的表面通过螺栓(10)固定连接有延伸条(11)。

2.根据权利要求1所述的一种农业苗木移栽设备，其特征在于：所述移栽车本体(1)的底部固定连接有延伸板，所述延伸板的表面固定连接有推手。

3.根据权利要求1所述的一种农业苗木移栽设备，其特征在于：所述移栽车本体(1)的表面固定连接有放置台(12)，所述放置台(12)的表面设置有种植盆。

4.根据权利要求1所述的一种农业苗木移栽设备，其特征在于：所述延伸条(11)的顶部固定连接有承接板，所述承接板的表面固定连接有放置板。

5.根据权利要求4所述的一种农业苗木移栽设备，其特征在于：所述放置板的底部固定连接有遮挡结构(13)，所述放置板的表面固定连接有种植盒。

6.根据权利要求5所述的一种农业苗木移栽设备，其特征在于：所述种植盒的内表面固定连接有种植框，所述种植框的表面设置有放置盘。
