一种自动打塘移栽复合机的自动施肥装置的制作方法

本技术涉及自动打塘移栽复合机领域，具体是一种自动打塘移栽复合机的自动施肥装置。

背景技术：

1、我国的烟苗种植大部分还是靠人力，机械化水平比较低，烟草作业环境差，劳动强度大，劳动力逐渐减少，导致烟苗生产的人工成本越来越高，严重制约我国烟苗行业的发展，旋耕起垄后打塘是烤烟移栽的重要环节，对烟苗生产起着至关重要的作用。现有的施肥方式分为两种：一是通过人工抛洒进行施肥工作，但是该种施肥方式在进行肥料抛洒时容易将肥料抛洒在植物表面，不仅容易灼伤植物且肥料施肥位置不准确，从而使得肥料利用率较低：二是通过机械设备进行施肥工作，但是对于烟苗施肥，不适用机械设备，机械设备运行过程中容易损坏烟苗。

2、在中国专利中，公开了一种烟苗施肥装置，其专利号为cn217905117u，在该专利一种烟苗施肥装置中，包括：罩体，所述罩体下端开口，罩体上端还包括杆体，杆体端部与罩体上端固定连接；所述杆体上端设有储料仓；所述储料仓与杆体固定连接，储料仓下部设有导管；所述导管上端与储料仓下部导通，导管下端开口设置在罩体侧部，导管中部还设有开关；所述开关用于开启和关闭导管两端的连通。一种烟苗施肥装置解决现有技术对手皮肤伤害大，施肥位置精准度差的问题。

3、上述已公开专利具有以下缺点：

4、(1)现有技术中利用装置对烟苗施肥的过程中由于施肥的总时长不确定，位于储料仓内部的肥料在长时间静止的状态下，内侧的肥料会出现分层现象，导致肥料排出时不够均匀，影响施肥效果。

5、(2)现有技术中对于烟苗每次施肥的量都是不可控的，导致每株烟苗所接受的肥料量不同，导致烟苗生长状态受到肥料的数量影响。

6、(3)在肥料内部会含有一些颗粒状态未完全搅拌均匀的原料物质，而在现有技术中这些物质会随着装置的工作而排出，导致其无法被烟苗更好的吸收，影响烟苗的施肥效果。

技术实现思路

1、本实用新型要解决的技术问题就是克服以上的技术缺陷，提供一种自动打塘移栽复合机的自动施肥装置。

2、为了解决上述问题，本实用新型提出如下技术方案：

3、一种自动打塘移栽复合机的自动施肥装置,包括：固定框、支撑腿、处理箱、顶盖、搅拌组件、筛网、分流组件、出料口一；

4、所述固定框表面一侧设有把手，所述固定框底面固定连接支撑腿，所述支撑腿底端设有移动轮，所述固定框内侧固定连接处理箱，所述处理箱顶面连接顶盖，所述顶盖表面设有入料口，所述顶盖表面固定连接搅拌组件，所述搅拌组件包括驱动电机，所述驱动电机输出端设有驱动杆，所述驱动杆表面设有搅拌杆，所述搅拌杆下方设置筛网，所述筛网两侧滑动连接有直槽，所述直槽固定连接在处理箱内侧，所述处理箱底面连接出料口一，所述出料口一下方设置分流组件，所述分流组件包括步进电机，所述步进电机输出端设有转杆，所述转杆顶端设有分流板，所述分流板下方设有出料口二，所述出料口二固定连接在固定框底面。

5、进一步，所述顶盖底面两侧设有固定件，所述固定件表面设有凹槽，所述凹槽固定连接在处理箱上端，所述固定件卡接在凹槽内侧，所述固定件与凹槽连接处卡接有卡件。

6、进一步，所述搅拌组件包括支撑框，所述支撑框固定连接在顶盖表面，所述驱动杆表面上端设有伞状齿轮一，所述伞状齿轮一一侧啮合处设有伞状齿轮二，所述伞状齿轮二底面啮合处设有伞状齿轮三，所述伞状齿轮三底面设有连接环，所述连接环旋转连接在支撑框以及驱动杆表面，所述连接环表面设有刮杆，所述刮杆贴合在处理箱内侧。

7、进一步，所述步进电机固定连接在固定框底面，所述分流板滑动连接在出料口一与出料口二之间，所述分流板表面设有分流孔，三个所述分流孔圆周阵列排列在分流板表面。

8、进一步，所述伞状齿轮二一侧设有转动件，所述转动件旋转连接在支撑框内侧。

9、与现有技术相比，本使用新型所达到的有益效果是：

10、(1)本实用新型在处理箱内部设置的搅拌组件能够在驱动电机的作用下，利用搅拌杆一以及搅拌杆二的相对转动，使处理箱内部的肥料能够充分搅拌，从而保证施肥的肥料混合的更加均匀。

11、(2)本实用新型设置分流组件，通过步进电机控制分流板转动，利用分流板表面的分流孔能够使烟苗每次施肥的数量可控，从而提高烟苗的施肥效果。

12、(3)本实用新型滑动连接在处理箱内部的筛网，使通过其过滤的肥料能够更加均匀的对烟苗进行施肥，并且能够通过直槽将其拿出进行清理，使过滤效果更佳。

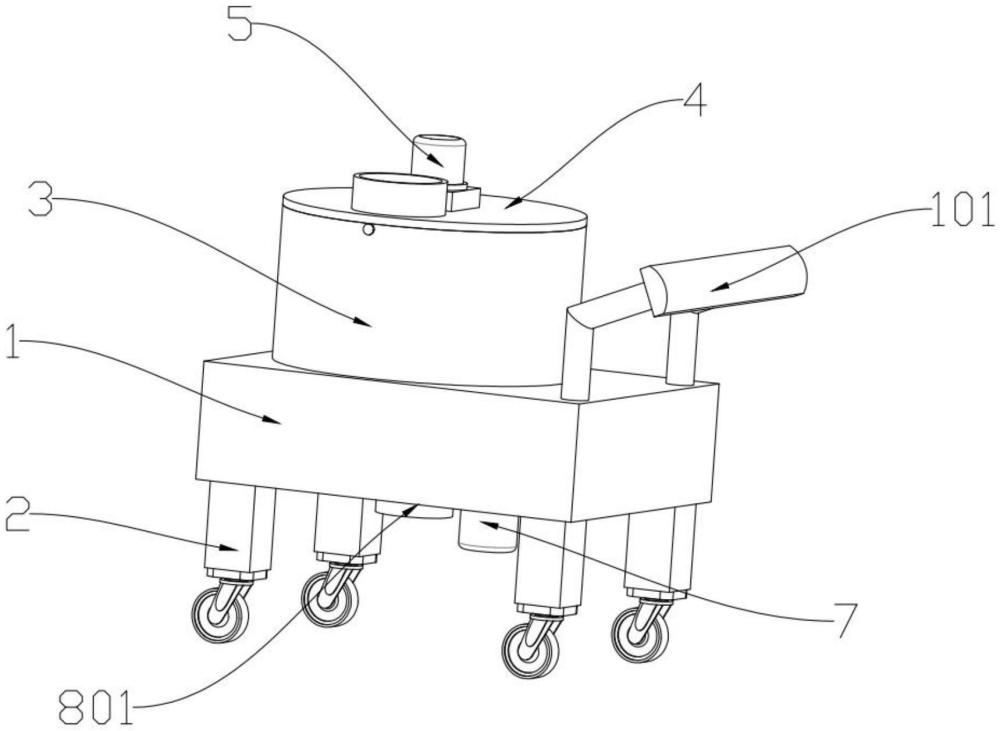

1.一种自动打塘移栽复合机的自动施肥装置，其特征在于：包括固定框(1)、支撑腿(2)、处理箱(3)、顶盖(4)、搅拌组件(5)、筛网(6)、分流组件(7)、出料口一(8)；

2.根据权利要求1所述的一种自动打塘移栽复合机的自动施肥装置，其特征在于：所述顶盖(4)底面两侧设有固定件(402)，所述固定件(402)表面设有凹槽(403)，所述凹槽(403)固定连接在处理箱(3)上端，所述固定件(402)卡接在凹槽(403)内侧，所述固定件(402)与凹槽(403)连接处卡接有卡件(404)。

3.根据权利要求1所述的一种自动打塘移栽复合机的自动施肥装置，其特征在于：所述搅拌组件(5)包括支撑框(501)，所述支撑框(501)固定连接在顶盖(4)表面，所述驱动杆(503)表面上端设有伞状齿轮一(505)，所述伞状齿轮一(505)一侧啮合处设有伞状齿轮二(506)，所述伞状齿轮二(506)底面啮合处设有伞状齿轮三(507)，所述伞状齿轮三(507)底面设有连接环(508)，所述连接环(508)旋转连接在支撑框(501)以及驱动杆(503)表面，所述连接环(508)表面设有刮杆(509)，所述刮杆(509)贴合在处理箱(3)内侧。

4.根据权利要求1所述的一种自动打塘移栽复合机的自动施肥装置，其特征在于：所述步进电机(701)固定连接在固定框(1)底面，所述分流板(703)滑动连接在出料口一(8)与出料口二(801)之间，所述分流板(703)表面设有分流孔(731)，三个所述分流孔(731)圆周阵列排列在分流板(703)表面。

5.根据权利要求3所述的一种自动打塘移栽复合机的自动施肥装置，其特征在于：所述伞状齿轮二(506)一侧设有转动件(561)，所述转动件(561)旋转连接在支撑框(501)内侧。
