鱼类与贝类水体串联综合养殖装置的制作方法

本技术涉及养殖装置，尤其是涉及鱼类与贝类水体串联综合养殖装置。

背景技术：

1、鱼类与贝类水体串联综合养殖装置，是一种用于增加水产养殖效益和减少环境污染的新型养殖系统，它通过将鱼塘和贝类养殖池以一定的流动方式串联在一起，形成一个自净的养殖生态系统。

2、目前，市场上的鱼类与贝类水体串联综合养殖装置的鱼池和贝田等养殖池之间的水流动的流量一般不能调节，导致该养殖塘中的废物和有害物质在系统中累积，危及养殖生物的健康，进而导致水质失衡。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的鱼类与贝类水体串联综合养殖装置，旨在改善相邻养殖塘之间水流量流动不能调节的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：鱼类与贝类水体串联综合养殖装置，包括养殖基田，所述养殖基田顶端内壁从左至右依次为鱼池、第一中转池、贝田、第二中转池、植物生态池，相邻所述鱼池和第一中转池、相邻所述第一中转池和贝田、相邻所述贝田和第二中转池和相邻所述第二中转池和植物生态池之间和所述植物生态池右端内壁底部均固定连接有调节盒，所述调节盒内壁均安装有节流组件，所述第一中转池和所述第二中转池内壁均安装有净化组件，所述鱼池、第一中转池、贝田、第二中转池、植物生态池的水平高度依次降低。

3、作为上述技术方案的进一步描述：

4、所述节流组件包括排水管，所述排水管分别固定连接在所述调节盒左右两端内壁，所述排水管内壁与所述调节盒内壁相互贯通，所述调节盒内壁前后两端均滑动连接有挡流板，所述挡流板的横向尺寸大于所述排水管的直径。

5、作为上述技术方案的进一步描述：

6、所述挡流板顶端相背一侧均固定连接有螺纹滑块，相邻两个所述螺纹滑块内壁均螺纹连接有双向螺杆，所述双向螺杆外壁中部均固定连接有第二锥齿轮，所述第二锥齿轮外径右端均啮合连接有第一锥齿轮，所述第一锥齿轮右端均固定连接有调节杆，所述调节杆右端均贯穿所述调节盒外壁。

7、作为上述技术方案的进一步描述：

8、所述双向螺杆外壁前后两侧螺纹方向相反，所述双向螺杆前后两端均转动连接在所述调节盒内壁，所述调节杆外壁中部均转动连接在所述调节盒右端内壁。

9、作为上述技术方案的进一步描述：

10、所述排水管外壁左侧均通过螺纹连接有螺纹网罩。

11、作为上述技术方案的进一步描述：

12、所述净化组件包括滤渣网，两个所述滤渣网分别固定连接在所述第一中转池和所述第二中转池内壁上侧，所述滤渣网内壁中部均固定连接有生物填料过滤层，所述滤渣网内壁底部固定连接有活性炭过滤网。

13、作为上述技术方案的进一步描述：

14、所述第一中转池和所述第二中转池内壁底端对应所述滤渣网下侧均固定连接有若干个曝气器。

15、作为上述技术方案的进一步描述：

16、所述养殖基田顶端对应所述鱼池内壁左侧顶部穿设固定连接有进水管。

17、本实用新型具有如下有益效果：

18、1、本实用新型中，通过设置了双向螺杆和挡流板，使得相邻鱼池、第一中转池、贝田、第二中转池、植物生态池之间的水流量可以在调节杆、第一锥齿轮、第二锥齿轮、双向螺杆、挡流板的配合下调节水流量，可以优化养殖系统中的营养物循环，有助于维持整个系统的水质平衡，可以增加水与空气的接触面积，增加氧气的溶解量，提高水体中的氧气含量，有利于养殖生物的生长和健康。

19、2、本实用新型中，通过设置了滤渣网和曝气器，使得鱼池和贝田通过排水管流入第一中转池和第二中转池中经过生物填料过滤层、活性炭过滤网和滤渣网的过滤和曝气器的曝气作用后将水流动至下一层，从而能够减少养殖废水对周围环境的污染、提高水产养殖的产量和品质、增加养殖的经济效益、减少养殖所需的资源和能源、调节水域生态平衡等，在鱼类和贝类之间共同生长的同时，贝类还能清除部分污染物，减少氨、硝酸盐、磷酸盐等物质对水生植物的危害，从而形成一个相互促进的良性循环生态系统，经过一系列的水处理和生态修复作用后，水质被不断净化，使得下游的养殖池也能得到相对干净的水源。

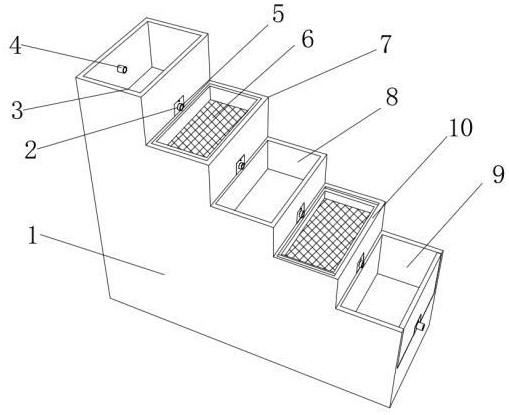

1.鱼类与贝类水体串联综合养殖装置，包括养殖基田（1），其特征在于：所述养殖基田（1）顶端内壁从左至右依次为鱼池（3）、第一中转池（7）、贝田（8）、第二中转池（10）、植物生态池（9），相邻所述鱼池（3）和第一中转池（7）、相邻所述第一中转池（7）和贝田（8）、相邻所述贝田（8）和第二中转池（10）和相邻所述第二中转池（10）和植物生态池（9）之间和所述植物生态池（9）右端内壁底部均固定连接有调节盒（2），所述调节盒（2）内壁均安装有节流组件，所述第一中转池（7）和所述第二中转池（10）内壁均安装有净化组件，所述鱼池（3）、第一中转池（7）、贝田（8）、第二中转池（10）、植物生态池（9）的水平高度依次降低。

2.根据权利要求1所述的鱼类与贝类水体串联综合养殖装置，其特征在于：所述节流组件包括排水管（5），所述排水管（5）分别固定连接在所述调节盒（2）左右两端内壁，所述排水管（5）内壁与所述调节盒（2）内壁相互贯通，所述调节盒（2）内壁前后两端均滑动连接有挡流板（16），所述挡流板（16）的横向尺寸大于所述排水管（5）的直径。

3.根据权利要求2所述的鱼类与贝类水体串联综合养殖装置，其特征在于：所述挡流板（16）顶端相背一侧均固定连接有螺纹滑块，相邻两个所述螺纹滑块内壁均螺纹连接有双向螺杆（15），所述双向螺杆（15）外壁中部均固定连接有第二锥齿轮（14），所述第二锥齿轮（14）外径右端均啮合连接有第一锥齿轮（13），所述第一锥齿轮（13）右端均固定连接有调节杆（17），所述调节杆（17）右端均贯穿所述调节盒（2）外壁。

4.根据权利要求3所述的鱼类与贝类水体串联综合养殖装置，其特征在于：所述双向螺杆（15）外壁前后两侧螺纹方向相反，所述双向螺杆（15）前后两端均转动连接在所述调节盒（2）内壁，所述调节杆（17）外壁中部均转动连接在所述调节盒（2）右端内壁。

5.根据权利要求2所述的鱼类与贝类水体串联综合养殖装置，其特征在于：所述排水管（5）外壁左侧均通过螺纹连接有螺纹网罩（12）。

6.根据权利要求1所述的鱼类与贝类水体串联综合养殖装置，其特征在于：所述净化组件包括滤渣网（6），两个所述滤渣网（6）分别固定连接在所述第一中转池（7）和所述第二中转池（10）内壁上侧，所述滤渣网（6）内壁中部均固定连接有生物填料过滤层（19），所述滤渣网（6）内壁底部固定连接有活性炭过滤网（18）。

7.根据权利要求6所述的鱼类与贝类水体串联综合养殖装置，其特征在于：所述第一中转池（7）和所述第二中转池（10）内壁底端对应所述滤渣网（6）下侧均固定连接有若干个曝气器（11）。

8.根据权利要求1所述的鱼类与贝类水体串联综合养殖装置，其特征在于：所述养殖基田（1）顶端对应所述鱼池（3）内壁左侧顶部穿设固定连接有进水管（4）。
