一种深挖松土的除杂草设备的制作方法

本技术涉及农耕设备，尤其是涉及的是一种深挖松土的除杂草设备。

背景技术：

1、除杂草设备多为机械化切割设备，为了便于移动，通常装载有轮体结构，方便除杂草设备移动。为了避免供电对除草带来的局限性，通常通过柴油或其他发电机给电机供电。

2、现有技术的除杂草设备在功能上仅具有切割杂草的功能，使用的局限性较大，在挖土、翻土的使用效果一般。

技术实现思路

1、本实用新型的其他特征和优点将在随后的说明书中阐述，并且部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过说明书以及其他说明书附图中所特别指出的结构来实现和获得。

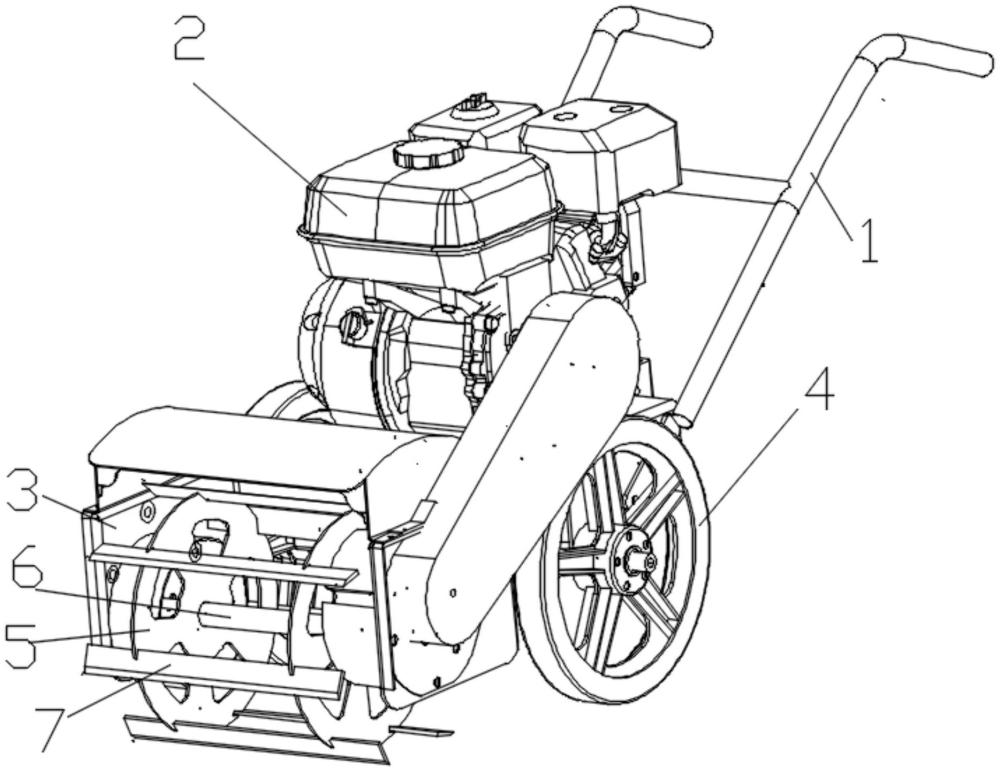

2、本实用新型的目的在于克服上述不足，提供一种深挖松土的除杂草设备，包括手扶把、机架、发动机、筒架、刮刀、移动轮体，机架一端锁固连接有手扶把，机架上安装有发动机，筒架通过中心轴转动安装于机架前段，且中心轴的侧端通过传动轮与发动机的输出端联动，筒架外边缘设置若干个刮刀，机架后端设置安装件，且安装件上穿插固定有松土件，松土件包括保持杆、尖头杆，保持杆与尖头杆通过铰接杆铰接，且保持杆一侧设置有限位件，尖头杆顶端设置凸块，保持杆上设置有适配凸块的凹槽，移动轮体转动安装于机架上。

3、进一步的，限位件活动安装于保持杆上，且通过螺丝拧入保持杆锁固限位件。

4、进一步的，保持杆上设置穿孔，穿孔上连接扩展架，扩展架上并排设置若干个松土件。

5、进一步的，安装件上设置穿口，松土件顶端穿过穿口，且通过螺丝拧入穿口侧端与松土件侧面接触锁固。

6、进一步的，中心轴的侧端设置轴承。

7、进一步的，机架上设置开放槽口，中心轴顺着开放槽口向上安装，并通过轴承限位于机架上。

8、进一步的，靠向手扶把一侧至少设置两个移动轮体。

9、通过采用上述的技术方案，本实用新型的有益效果是：

10、本实用新型在高效除草的同时高效开挖翻土，松土件结构简单，可高效调节与泥土的间距，调节尖头杆的铰接幅度，结构简单、实用。

11、应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。

12、无疑的，本实用新型的此类目的与其他目的在下文以多种附图与绘图来描述的较佳实施例细节说明后将变为更加显见。

13、为让本实用新型的上述和其他目的、特征和优点能更明显易懂，下文特举一个或数个较佳实施例，并配合所示附图，作详细说明如下。

1.一种深挖松土的除杂草设备，其特征在于，包括手扶把、机架、发动机、筒架、刮刀、移动轮体，所述机架一端锁固连接有手扶把，所述机架上安装有发动机，所述筒架通过中心轴转动安装于机架前段，且中心轴的侧端通过传动轮与发动机的输出端联动，所述筒架外边缘设置若干个刮刀，所述机架后端设置安装件，且安装件上穿插固定有松土件，所述松土件包括保持杆、尖头杆，所述保持杆与尖头杆通过铰接杆铰接，且保持杆一侧设置有限位件，所述尖头杆顶端设置凸块，所述保持杆上设置有适配凸块的凹槽，所述移动轮体转动安装于机架上。

2.根据权利要求1所述的深挖松土的除杂草设备，其特征在于，所述限位件活动安装于保持杆上，且通过螺丝拧入保持杆锁固限位件。

3.根据权利要求2所述的深挖松土的除杂草设备，其特征在于，所述保持杆上设置穿孔，所述穿孔上连接扩展架，所述扩展架上并排设置若干个松土件。

4.根据权利要求3所述的深挖松土的除杂草设备，其特征在于，所述安装件上设置穿口，所述松土件顶端穿过穿口，且通过螺丝拧入穿口侧端与松土件侧面接触锁固。

5.根据权利要求4所述的深挖松土的除杂草设备，其特征在于，所述中心轴的侧端设置轴承。

6.根据权利要求5所述的深挖松土的除杂草设备，其特征在于，所述机架上设置开放槽口，所述中心轴顺着开放槽口向上安装，并通过轴承限位于机架上。

7.根据权利要求6所述的深挖松土的除杂草设备，其特征在于，靠向所述手扶把一侧至少设置两个移动轮体。
