一种用于管道灌溉的智能阀门控制设备的制作方法

本技术涉及农田水利灌溉，尤其是一种用于管道灌溉的智能阀门控制设备。

背景技术：

1、管道灌溉是一种利用管道系统向农田或其他种植区域输送水源的灌溉方法，这种灌溉方法可以通过管道系统将水源从水源地(如水库、河流、湖泊等)输送到农田中，以实现对农作物的灌溉；

2、经检索，公告号为：cn205851138u的中国专利公开了灌溉管道及灌溉装置，该灌溉管道与水源连接，沿所述灌溉管道的长度方向，所述灌溉管道上设置有多个出水孔；且沿所述灌溉管道内水流动的方向，所述出水孔的孔径递增，以使每处出水孔流出的水的流量相同，上述灌溉管道可以达到灌溉均匀度高且灌水量大的效果，本实用新型提供的灌溉装置包括灌溉主管和灌溉支管，所述灌溉主管与水源连接，所述灌溉主管和灌溉支管上均设置有连接孔，沿水流动的方向，所述连接孔的孔径递增，上述灌溉装置可以达到灌溉主管或灌溉支管上每处连接孔流出的水的流量相同的效果。

3、但是目前的管道灌溉存在一定的不足，由于灌溉管道在田间的出水口与排水管在田间进水口分布的数量众多且相互之间的距离较远，很难实现长距离的供电、控制布线，也不利于后期的设备维护与保养，同时，在田间的长距离布线也极大的增加了设备投入实施的成本。

技术实现思路

1、针对现有专利中，由于灌溉管道在田间的出水口与排水管在田间进水口分布的数量众多且相互之间的距离较远，很难实现长距离的供电、控制布线，也不利于后期的设备维护与保养，同时，在田间的长距离布线也极大的增加了设备投入实施的成本的技术问题，本实用新型提供一种用于管道灌溉的智能阀门控制设备。

2、本实用新型所采用的技术方案是：一种用于管道灌溉的智能阀门控制设备，包括基座、立杆、主控制箱和光伏组件，所述光伏组件装设在所述立杆顶部，所述光伏组件包括光伏板、高度调节结构和角度调节结构，所述光伏板、所述高度调节结构和所述角度调节结构均装设在所述立杆顶部。

3、进一步的是，所述立杆固定焊接在所述基座顶部，所述主控制箱装设在所述立杆一侧，方便对光伏组件及主控制箱安装提供安装点。

4、进一步的是，所述高度调节结构包括气缸和升降框，所述气缸通过螺栓安装在所述立杆顶部，所述升降框套设在所述立杆外侧且固定焊接在所述气缸的输出轴上，方便根据田间的农作物高度的不同调节升降框的高度，进而调节光伏板的高度，避免遮挡阳光，提高光伏效果。

5、进一步的是，所述立杆一侧固定焊接有辅助板，所述角度调节结构包括调节座、微型电机和旋转柱，两个所述调节座分别固定焊接在所述升降框顶部和所述辅助板顶部，方便进行角度调节工作。

6、进一步的是，所述微型电机通过螺栓安装在所述调节座一侧，所述调节座顶部开设有旋转槽，所述旋转柱两端分别固定焊接在所述微型电机的输出轴上和转动安装在所述旋转槽内侧壁上，所述光伏板装设在所述旋转柱外侧壁上，方便根据阳光强度的不同调节光伏板的角度，提高光伏质量。

7、本实用新型的有益效果是：与现有技术相比，本实用新型中，

8、1、通过光伏板把太阳能转化为电能，输送到主控制箱内的电池组内部，不需要实现长距离的供电、控制布线，降低工作成本，主控制箱通过短距离布设控制及动力线束，实现对周边一个或多个阀门的控制。

9、2、通过气缸带动升降框移动，升降框通过调节座带动光伏板移动，根据田间的农作物高度的不同调节升降框的高度，进而调节光伏板的高度，避免遮挡阳光，提高光伏效果，通过微型电机带动旋转柱转动，旋转柱带动光伏板转动，根据阳光强度的不同调节光伏板的角度，提高光伏质量。

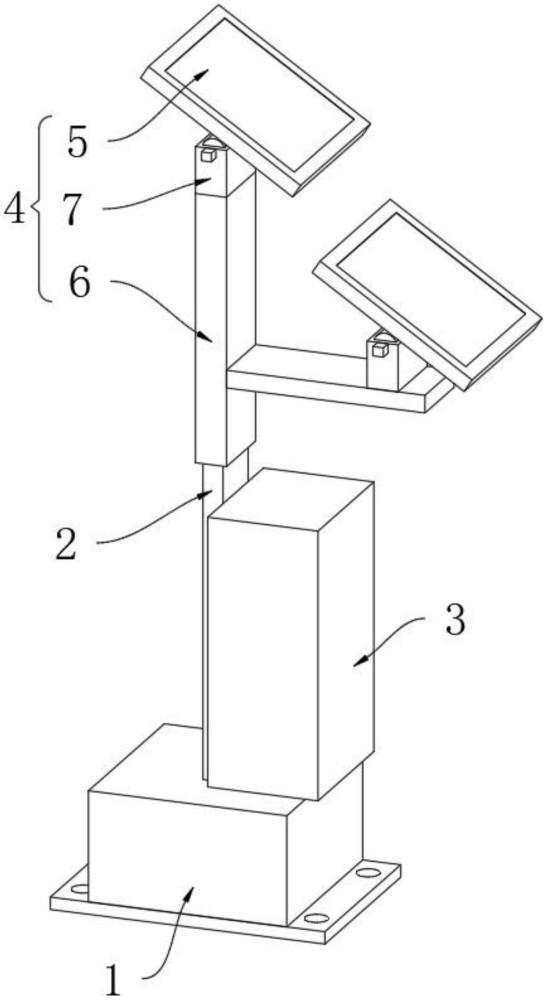

1.一种用于管道灌溉的智能阀门控制设备，其特征在于，包括基座(1)、立杆(2)、主控制箱(3)和光伏组件(4)，所述光伏组件(4)装设在所述立杆(2)顶部，所述光伏组件(4)包括光伏板(5)、高度调节结构(6)和角度调节结构(7)，所述光伏板(5)、所述高度调节结构(6)和所述角度调节结构(7)均装设在所述立杆(2)顶部。

2.根据权利要求1所述的一种用于管道灌溉的智能阀门控制设备，其特征在于，所述立杆(2)固定焊接在所述基座(1)顶部，所述主控制箱(3)装设在所述立杆(2)一侧。

3.根据权利要求2所述的一种用于管道灌溉的智能阀门控制设备，其特征在于，所述高度调节结构(6)包括气缸(8)和升降框(9)，所述气缸(8)通过螺栓安装在所述立杆(2)顶部，所述升降框(9)套设在所述立杆(2)外侧且固定焊接在所述气缸(8)的输出轴上。

4.根据权利要求3所述的一种用于管道灌溉的智能阀门控制设备，其特征在于，所述立杆(2)一侧固定焊接有辅助板(10)，所述角度调节结构(7)包括调节座(11)、微型电机(12)和旋转柱(13)，两个所述调节座(11)分别固定焊接在所述升降框(9)顶部和所述辅助板(10)顶部。

5.根据权利要求4所述的一种用于管道灌溉的智能阀门控制设备，其特征在于，所述微型电机(12)通过螺栓安装在所述调节座(11)一侧，所述调节座(11)顶部开设有旋转槽，所述旋转柱(13)两端分别固定焊接在所述微型电机(12)的输出轴上和转动安装在所述旋转槽内侧壁上，所述光伏板(5)装设在所述旋转柱(13)外侧壁上。
