一种农业种植农药喷洒装置的制作方法

本技术属于农业种植，尤其涉及一种农业种植农药喷洒装置。

背景技术：

1、农业种植是指人们通过耕种土地，栽培农作物的一种经济活动。农业种植是人类最早的生产方式之一,也是人类社会发展的基础。农业种植不仅提供了人类的食物需求,还为经济增长和社会发展做出了重要贡献。农业种植的核心是农作物的选择和种植技术的运用。农业种植技术一般包括土地的开垦、耕种、施肥、灌溉、病虫害防治等环节。

2、农作物生长过程中，害虫、杂草等会对农作物造成危害，影响农作物的产量和质量，因此，工作人员需要通过喷洒农药的方式对上述不利因素进行消除。现有的农药喷洒装置一般为背带式喷雾器，在使用时，工作人员会将水和农药一同添加至药水箱内，这个过程中，为了保证水和农药能够相互混合，工作人员还需要不间断地对药水箱进行晃动，该方式一方面加大了工作人员的工作量，另一方面容易导致喷洒出的药水浓度不均，因此，容易出现施药过多或者过少的现象，为此，提供一种农业种植农药喷洒装置。

技术实现思路

1、本实用新型目的在于提供一种农业种植农药喷洒装置，以解决背景技术中所提出的技术问题。

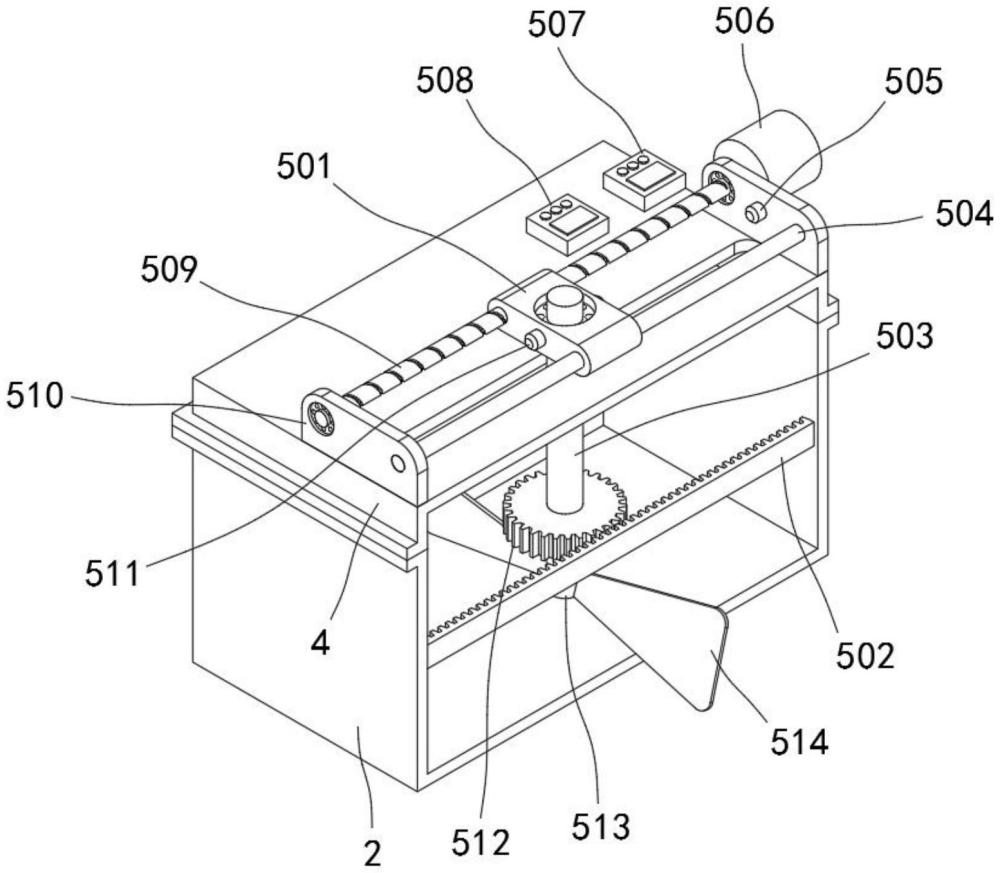

2、为实现上述目的，本实用新型的具体技术方案如下：一种农业种植农药喷洒装置，包括支撑板、药水箱、泵体以及箱盖，所述药水箱和泵体均安装在支撑板的顶端，所述箱盖可拆卸设置在药水箱的顶端中部，还包括：用于对药水箱内的水和农药进行均匀搅拌的搅拌机构，所述搅拌机构包括设置在箱盖上方中部的位移件，以及设置在药水箱内部的第二传动轴，还包括设置在药水箱内壁位于第二传动轴位置的横向齿板，所述横向齿板与药水箱连接，所述第二传动轴的外壁两侧固定安装有用于对水和农药进行搅拌的搅叶，所述第二传动轴的顶端中部设置有用于对所述第二传动轴进行驱动的齿轮，所述齿轮的顶端中部设置有用于对所述齿轮进行驱动的第一传动轴，所述第一传动轴的顶端依次贯穿箱盖和位移件，并延伸至位移件的上方，所述第一传动轴与位移件通过轴承转动连接，所述位移件的一端通过螺纹咬合设置有驱动丝杠，且位移件的另一端滑动设置有限位杆，所述驱动丝杠的外端与外部驱动电机的输出端通过联轴器连接装配。

3、优选的，所述横向齿板的下端面与药水箱的下端面相互平行，所述位移件与第二传动轴位置相对应，所述第二传动轴的底端与药水箱的内壁底端间隙配合设置。

4、优选的，所述齿轮与横向齿板啮合设置，所述齿轮的一端与第二传动轴连接，且齿轮的另一端与第一传动轴连接，所述驱动丝杠的两端设置有轴承座，所述轴承座与箱盖连接，所述驱动丝杠与轴承座通过轴承转动连接，所述限位杆与轴承座连接。

5、优选的，所述搅拌机构还包括安装在位移件两端的红外距离发射模块，以及安装在轴承座外壁位于红外距离发射模块一侧的红外距离接收模块，还包括安装在箱盖顶端的逻辑控制模块和变频模块，所述红外距离接收模块与红外距离发射模块位置相对应，所述红外距离接收模块和红外距离发射模块用于对位移件的移动距离进行实时监测，所述逻辑控制模块用于对信号进行接收和传输，所述变频模块用于对驱动电机进行启停，所述红外距离发射模块、红外距离接收模块、逻辑控制模块、变频模块、驱动电机电性连接。

6、优选的，所述泵体的进水端设置有抽水管，且泵体的出水端设置有橡胶软管，所述抽水管的外部远离泵体一端贯穿支撑板的外壁并延伸至支撑板的内部，所述橡胶软管的外部远离泵体一端安装有用于对药水进行导流的喷杆，所述喷杆的外部远离橡胶软管一端安装有喷头。

7、优选的，所述箱盖的顶端中部可拆卸安装有用于对灰尘进行格挡的遮尘罩，所述箱盖的顶端远离遮尘罩一侧设置有加注口，所述支撑板的底端安装有刹车万向轮，所述支撑板的顶端固定安装有万向节，所述万向节的内壁通过转接轴转动安装有牵引杆，所述牵引杆的外部设置有橡胶套。

8、本实用新型的一种农业种植农药喷洒装置具有以下优点：

9、一.本实用新型通过设置搅拌机构，在使用时，通过位移件、横向齿板、第一传动轴、限位杆、红外距离接收模块、驱动电机、逻辑控制模块、变频模块、驱动丝杠、轴承座、红外距离发射模块、齿轮、第二传动轴以及搅叶的相互配合，能够快速对药水箱内的水和农药进行均匀搅拌，以此来对水和农药进行充分混合，利用该方式，一方面能够使喷洒出的药水浓度均匀，降低施药过多或者过少的可能性，另一方面能够减小工作人员的工作量。

10、二.通过支撑板、刹车万向轮、转接轴、万向节、牵引杆以及橡胶套的相互配合，便于工作人员对药水箱进行搬运，降低了工作人员的劳动强度。

1.一种农业种植农药喷洒装置，其特征在于：包括支撑板(1)、药水箱(2)、泵体(3)以及箱盖(4)，所述药水箱(2)和泵体(3)均安装在支撑板(1)的顶端，所述箱盖(4)可拆卸设置在药水箱(2)的顶端中部，还包括：用于对药水箱(2)内的水和农药进行均匀搅拌的搅拌机构(5)，所述搅拌机构(5)包括设置在箱盖(4)上方中部的位移件(501)，以及设置在药水箱(2)内部的第二传动轴(513)，还包括设置在药水箱(2)内壁位于第二传动轴(513)位置的横向齿板(502)，所述横向齿板(502)与药水箱(2)连接，所述第二传动轴(513)的外壁两侧固定安装有用于对水和农药进行搅拌的搅叶(514)，所述第二传动轴(513)的顶端中部设置有用于对所述第二传动轴(513)进行驱动的齿轮(512)，所述齿轮(512)的顶端中部设置有用于对所述齿轮(512)进行驱动的第一传动轴(503)，所述第一传动轴(503)的顶端依次贯穿箱盖(4)和位移件(501)，并延伸至位移件(501)的上方，所述第一传动轴(503)与位移件(501)通过轴承转动连接，所述位移件(501)的一端通过螺纹咬合设置有驱动丝杠(509)，且位移件(501)的另一端滑动设置有限位杆(504)，所述驱动丝杠(509)的外端与外部驱动电机(506)的输出端通过联轴器连接装配。

2.根据权利要求1所述的一种农业种植农药喷洒装置，其特征在于：所述横向齿板(502)的下端面与药水箱(2)的下端面相互平行，所述位移件(501)与第二传动轴(513)位置相对应，所述第二传动轴(513)的底端与药水箱(2)的内壁底端间隙配合设置。

3.根据权利要求1所述的一种农业种植农药喷洒装置，其特征在于：所述齿轮(512)与横向齿板(502)啮合设置，所述齿轮(512)的一端与第二传动轴(513)连接，且齿轮(512)的另一端与第一传动轴(503)连接，所述驱动丝杠(509)的两端设置有轴承座(510)，所述轴承座(510)与箱盖(4)连接，所述驱动丝杠(509)与轴承座(510)通过轴承转动连接，所述限位杆(504)与轴承座(510)连接。

4.根据权利要求3所述的一种农业种植农药喷洒装置，其特征在于：所述搅拌机构(5)还包括安装在位移件(501)两端的红外距离发射模块(511)，以及安装在轴承座(510)外壁位于红外距离发射模块(511)一侧的红外距离接收模块(505)，还包括安装在箱盖(4)顶端的逻辑控制模块(507)和变频模块(508)，所述红外距离接收模块(505)与红外距离发射模块(511)位置相对应，所述红外距离接收模块(505)和红外距离发射模块(511)用于对位移件(501)的移动距离进行实时监测，所述逻辑控制模块(507)用于对信号进行接收和传输，所述变频模块(508)用于对驱动电机(506)进行启停，所述红外距离发射模块(511)、红外距离接收模块(505)、逻辑控制模块(507)、变频模块(508)、驱动电机(506)电性连接。

5.根据权利要求1所述的一种农业种植农药喷洒装置，其特征在于：所述泵体(3)的进水端设置有抽水管(301)，且泵体(3)的出水端设置有橡胶软管(302)，所述抽水管(301)的外部远离泵体(3)一端贯穿支撑板(1)的外壁并延伸至支撑板(1)的内部，所述橡胶软管(302)的外部远离泵体(3)一端安装有用于对药水进行导流的喷杆(303)，所述喷杆(303)的外部远离橡胶软管(302)一端安装有喷头(304)。

6.根据权利要求1所述的一种农业种植农药喷洒装置，其特征在于：所述箱盖(4)的顶端中部可拆卸安装有用于对灰尘进行格挡的遮尘罩(402)，所述箱盖(4)的顶端远离遮尘罩(402)一侧设置有加注口(401)，所述支撑板(1)的底端安装有刹车万向轮(101)，所述支撑板(1)的顶端固定安装有万向节(103)，所述万向节(103)的内壁通过转接轴(102)转动安装有牵引杆(104)，所述牵引杆(104)的外部设置有橡胶套(105)。
