一种防止农药沉淀的喷洒装置的制作方法

本技术属于农药喷洒领域，具体地说，涉及一种防止农药沉淀的喷洒装置。

背景技术：

1、农药是指农业上用于防治病虫害及调节植物生长的化学药剂，农药喷洒装置用于对农作物喷洒农药。

2、现有的农药喷洒装置在使用时还存在着一些问题，例如，当农药与水混合后，过一段时间会有一些固态农药出现沉淀的现象，农药与水出现一些分层的状况，会造成装置内侧的农药的浓度不一，因此喷洒农药后就达不到用于防治病虫害及调节植物生长的效果。

3、有鉴于此特提出本实用新型。

技术实现思路

1、本实用新型要解决的技术问题在于克服现有技术的不足，提供一种防止农药沉淀的喷洒装置，解决了现有技术中的技术问题。

2、为解决上述技术问题，本实用新型采用技术方案的基本构思是：

3、一种防止农药沉淀的喷洒装置，包括：底座和转辊，底座上侧装设有农药储存箱，底座上装设有与农药储存箱相配合的喷药组件，农药储存箱上侧装设有电机，其中，农药储存箱上侧设有进料筒，进料筒上螺纹配合有筒盖，底座下侧装设有多个万向轮，底座一侧装设有推把；

4、转辊转动配合在农药储存箱内，转辊周侧转动配合有转筒，转筒和转辊周侧分别装设有多个第一搅拌叶片和第二搅拌叶片，农药储存箱上侧内装设有与转辊和转筒分别连接的带传动组件和齿轮传动组件，带传动组件和齿轮传动组件与电机传动配合。

5、可选的，喷药组件包括装设在底座上侧的支撑板、装设在支撑板上的出药管、装设在出药管一端的喷头、装设在农药储存箱一侧的水泵、开设在农药储存箱一侧且与水泵进水口相对应的出药口，出药管另一端与水泵的出水口相连接，能对农作物喷洒农药。

6、可选的，农药储存箱上侧内设有内腔，电机的输出端位于内腔内，转辊的一端转动配合在内腔一侧，转筒的一端位于内腔内，带传动组件包括装设在电机输出端周侧的第一带轮、装设在转辊周侧的第二带轮、套设在第一带轮和第二带轮之间的传动带；齿轮传动组件包括装设在转筒周侧的第一齿轮、装设在电机输出端周侧且与第一齿轮相啮合的第二齿轮，能使多个第一搅拌叶片和多个第二搅拌叶片在农药储存箱内相对转动，能对农药储存箱内的固态农药进行搅拌，减少了固态农药出现沉淀与水分层造成农药的浓度不一的情况。

7、可选的，转辊周侧装设有轴承，转筒装设在轴承的外侧，提高了转筒在转辊周侧转动的稳定性。

8、可选的，转辊的底部装设有与农药储存箱内部底部相贴合的刮板，便于对沉淀在农药储存箱内部底部的农药进行刮持。

9、采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果，当然，实施本实用新型的任一产品并不一定需要同时达到以下所述的所有优点：

10、通过设置的带传动组件和齿轮传动组件，能使电机同时带动转筒和转辊相对转动，能带动多个第一搅拌叶片和多个第二搅拌叶片在农药储存箱内相对转动，能对农药储存箱内的固态农药进行搅拌，减少了固态农药出现沉淀与水分层造成农药的浓度不一的情况，从而保证了农药对农作物防治病虫害及调节植物生长的效果。

11、下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

1.一种防止农药沉淀的喷洒装置，其特征在于，包括：

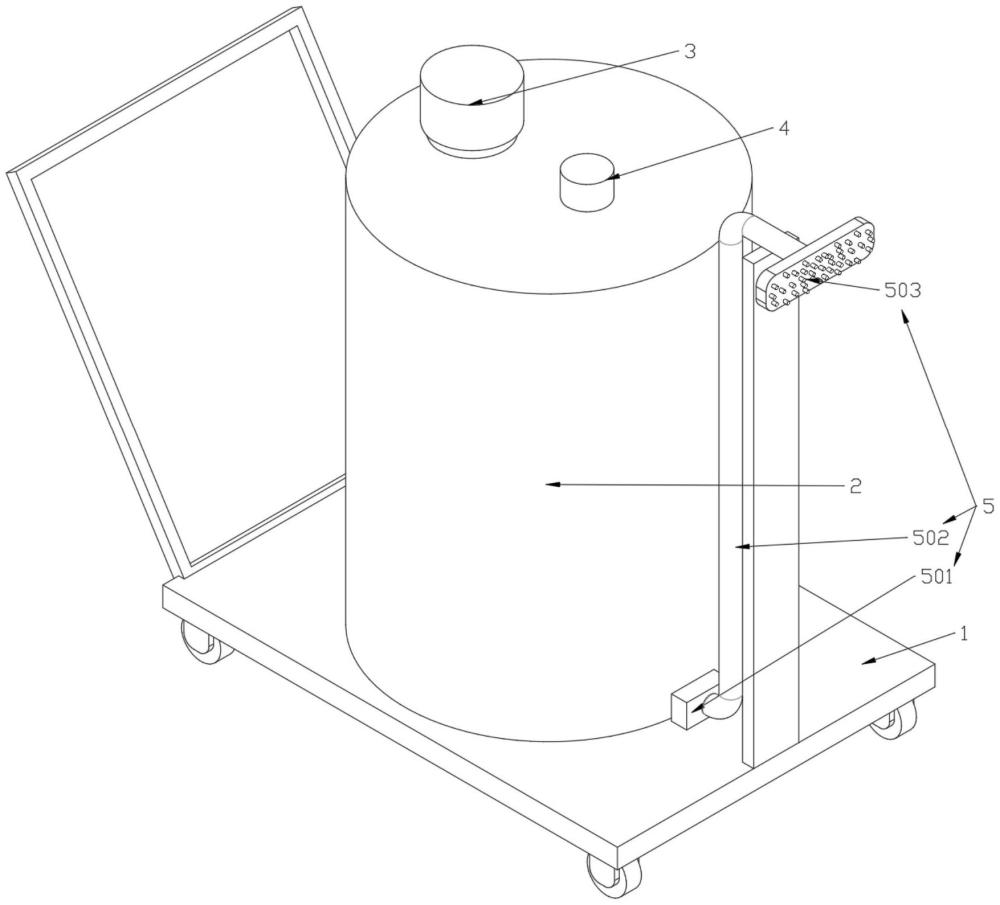

2.根据权利要求1所述的一种防止农药沉淀的喷洒装置，其特征在于，喷药组件(5)包括装设在底座(1)上侧的支撑板、装设在支撑板上的出药管(502)、装设在出药管(502)一端的喷头(503)、装设在农药储存箱(2)一侧的水泵(501)、开设在农药储存箱(2)一侧且与水泵(501)进水口相对应的出药口，出药管(502)另一端与水泵(501)的出水口相连接。

3.根据权利要求1所述的一种防止农药沉淀的喷洒装置，其特征在于，农药储存箱(2)上侧内设有内腔(11)，电机(4)的输出端位于内腔(11)内，转辊(7)的一端转动配合在内腔(11)一侧，转筒(6)的一端位于内腔(11)内，带传动组件(12)包括装设在电机(4)输出端周侧的第一带轮(1201)、装设在转辊(7)周侧的第二带轮(1202)、套设在第一带轮(1201)和第二带轮(1202)之间的传动带(1203)。

4.根据权利要求1所述的一种防止农药沉淀的喷洒装置，其特征在于，齿轮传动组件(13)包括装设在转筒(6)周侧的第一齿轮(1301)、装设在电机(4)输出端周侧且与第一齿轮(1301)相啮合的第二齿轮(1302)。

5.根据权利要求1所述的一种防止农药沉淀的喷洒装置，其特征在于，转辊(7)周侧装设有轴承(14)，转筒(6)装设在轴承(14)的外侧。

6.根据权利要求1所述的一种防止农药沉淀的喷洒装置，其特征在于，转辊(7)的底部装设有与农药储存箱(2)内部底部相贴合的刮板(10)。
