一种便携式农业施肥器的制作方法

本技术涉及农业设备，尤其涉及一种便携式农业施肥器。

背景技术：

1、施肥是指将肥料施于土壤中或喷洒在植物上，提供植物所需养分，并保持和提高土壤肥力的农业技术措施，施肥的主要目的是增加作物产量，改善作物品质，培肥地力以及提高经济效益，因此合理和科学施肥是保障粮食安全和维护农业可持续性发展的主要手段之一。

2、经检索，公开号为cn212184127u的实用新型专利，公开了一种便携式施肥装置，属于农用设备领域，包括安装箱、背包带、安装螺母、调节螺纹杆、球头、球套、安装架、出料管、减速电机、螺旋送料轴、软管。本实用新型通过安装箱上的背包带便于进行背负携带，利用安装螺母上的调节螺纹杆可调节球头上球套上安装架的高度，便于不同身高的人员操作，利用球头球套便于安装架转动，进而根据需要可将安装架转动，进而在减速电机带动螺旋送料轴转动下，将安装箱内从软管流到出料管的肥料送出，进而实现定点施肥，相较于现有纯人工施肥定向性强，可对植株较高的玉米进行追肥；虽然该装置能够一定程度上降低劳动强度，提高施肥的效率，但是其在使用时需要对肥料进行背负，劳动强度仍较大，不利于施肥效率，且喷洒后的肥料处于地面上，会导致肥料利用率降低，因此该施肥装置仍存在一定的不足之处。

技术实现思路

1、本实用新型的目的是为了解决现有技术中在使用时需要对肥料进行背负，劳动强度仍较大，不利于施肥效率，且喷洒后的肥料处于地面上，会导致肥料利用率降低，而提出的一种便携式农业施肥器。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种便携式农业施肥器，包括安装架，还包括：

4、行走轮，对称设置有两组，两组所述行走轮均连接于所述安装架外壁上，两组所述行走轮之间还设置有转轴；

5、储料斗，设置于安装架顶部；

6、所述转轴外壁上通过带轮连接有皮带，所述皮带远离转轴的一端连接有导料组件，所述导料组件设置于储料斗内部；

7、推杆，连接于安装架外壁上；

8、连接架，设置于推杆外壁上；

9、施肥部件，连接于连接架外壁上，通过导料管与储料斗出料口相连接。

10、作为本申请优选的技术方案，所述导料组件包括转动轴和拨料板，所述转动轴连接于储料斗出料口内壁上，且其一端穿过出料口并与皮带相连接，所述拨料板连接于转动轴外壁上，且位于出料口内部。

11、作为本申请优选的技术方案，所述施肥部件包括分料器和排料管件，所述分料器连接于连接架外壁上，且与导料管相连通，所述排料管件连接于分料器底部，且与其内部相连通。

12、作为本申请优选的技术方案，所述排料管件包括第一出料管和第二出料管，所述第一出料管和第二出料管相连通，所述第一出料管为柔性软管，所述第二出料管为硬质出料管。

13、作为本申请优选的技术方案，所述第二出料管上设置有控制阀。

14、作为本申请优选的技术方案，所述连接架内壁上滑动连接有支撑板，所述第二出料管通过连接座连接于支撑板外壁上，所述支撑板和连接架之间通过锁紧螺栓相连接。

15、作为本申请优选的技术方案，所述推杆外壁上还设置有支撑腿。

16、与现有技术相比，本实用新型提供了一种便携式农业施肥器，具备以下

17、有益效果：

18、1、该便携式农业施肥器，通过设置的安装架、行走轮、储料斗、推杆和施肥部件能够对植物进行方便的进行施肥操作，不需要人工对肥料进行背负，有效地降低施肥的工作强度，提高施肥效率；

19、2、该便携式农业施肥器，通过设置的转轴、皮带和导料组件，能够对储料斗里的肥料进行排料操作，避免施肥过程中发生堵料的情况；

20、3、该便携式农业施肥器，通过设置的分料器和排料管能够将肥料置入土壤内部，避免肥料蒸发造成利用率降低的情况。

21、4、该便携式农业施肥器，通过设置的支撑腿，当施肥过程中产生疲惫时，通过支撑腿即可保证该施肥器的稳定性，便于施肥人员进行休息。

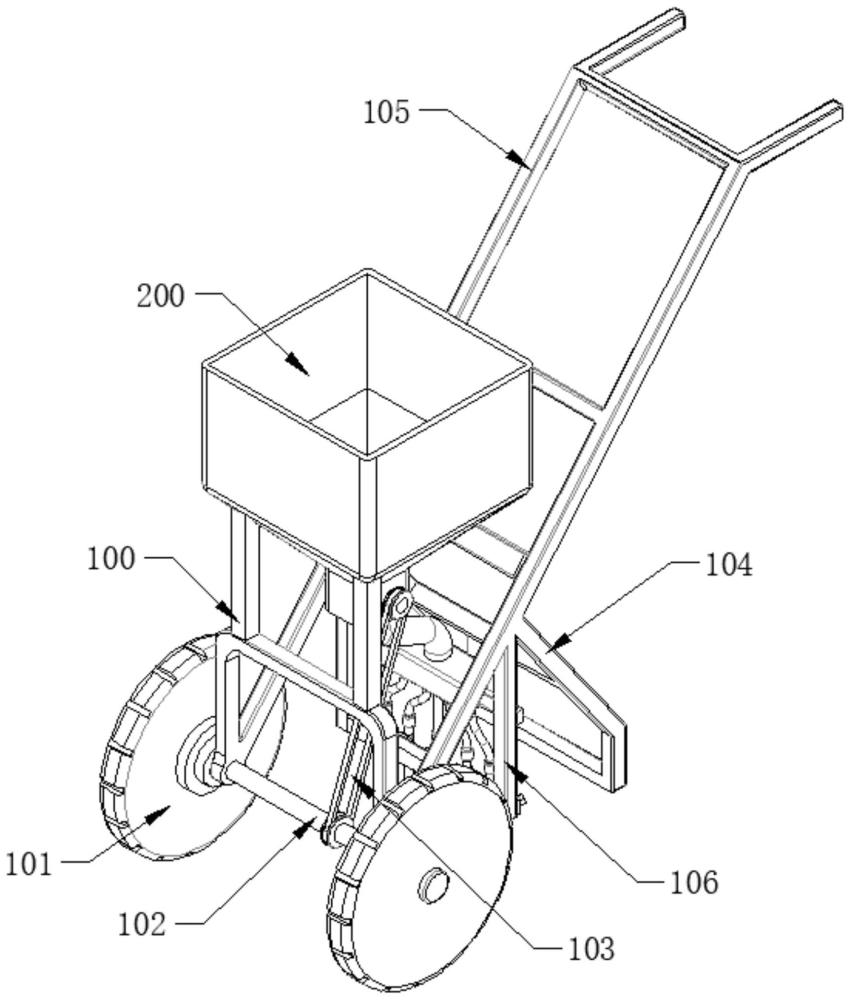

1.一种便携式农业施肥器，包括安装架(100)，其特征在于，还包括：

2.根据权利要求1所述的一种便携式农业施肥器，其特征在于，所述导料组件(300)包括转动轴(301)和拨料板(302)，所述转动轴(301)连接于储料斗(200)出料口内壁上，且其一端穿过出料口并与皮带(103)相连接，所述拨料板(302)连接于转动轴(301)外壁上，且位于出料口内部。

3.根据权利要求1所述的一种便携式农业施肥器，其特征在于，所述施肥部件(400)包括分料器(402)和排料管件(403)，所述分料器(402)连接于连接架(106)外壁上，且与导料管(401)相连通，所述排料管件(403)连接于分料器(402)底部，且与其内部相连通。

4.根据权利要求3所述的一种便携式农业施肥器，其特征在于，所述排料管件(403)包括第一出料管(404)和第二出料管(405)，所述第一出料管(404)和第二出料管(405)相连通，所述第一出料管(404)为柔性软管，所述第二出料管(405)为硬质出料管。

5.根据权利要求4所述的一种便携式农业施肥器，其特征在于，所述第二出料管(405)上设置有控制阀(406)。

6.根据权利要求5所述的一种便携式农业施肥器，其特征在于，所述连接架(106)内壁上滑动连接有支撑板(107)，所述第二出料管(405)通过连接座连接于支撑板(107)外壁上，所述支撑板(107)和连接架(106)之间通过锁紧螺栓(108)相连接。

7.根据权利要求1所述的一种便携式农业施肥器，其特征在于，所述推杆(105)外壁上还设置有支撑腿(104)。
