一种用于种子活力检测的浸水装置的制作方法

本技术涉及种子检测，具体为一种用于种子活力检测的浸水装置。

背景技术：

1、种子活力是种子发芽和出苗率、幼苗生长的潜势、植株抗逆能力和生产潜力的总和，是种子品质的重要指标。长期以来都用发芽试验检验种子的质量，生产实践表明，实验室的发芽率与田间的出苗率之间往往存在很大差距。

2、水浸法是一种简单快捷的测定种子生活力的方法。将一定数量的种子放入水中浸泡一段时间，然后观察种子的沉浮情况。沉入水底的种子一般生活力较好，而浮在水面上的种子则可能生活力较差。

3、现有设备在实际使用过程中，通过将种子丢进水中观察沉浮情况，浮起的种子需要操作者借助漏网捞起进行剔除，但是现有设备在进行大批量检测时，需要操作者一直重复以上过程，不够便捷，进而使操作者过于劳累，具有一定局限性，为此，我们提出一种新的用于种子活力检测的浸水装置。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种用于种子活力检测的浸水装置，具备了便捷使用的优点，解决了现有设备在实际使用过程中，通过将种子丢进水中观察沉浮情况，浮起的种子需要操作者借助漏网捞起进行剔除，但是现有设备在进行大批量检测时，需要操作者一直重复以上过程，不够便捷，进而使操作者过于劳累，具有一定局限性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于种子活力检测的浸水装置，包括浸水装置本体和万向轮，所述万向轮固定连接在浸水装置本体的底部，所述万向轮设置有四个且分布在浸水装置本体底部的四角，所述浸水装置本体左侧的顶部固定连接有固定板，所述固定板的顶部固定连接有驱动电机，所述驱动电机的输出端固定连接有丝杆，所述丝杆表面的左侧和右侧均固定连接有支撑组件，所述丝杆的表面通过螺纹孔螺纹连接有刮除机构。

3、作为本实用新型优选的，所述支撑组件包括轴承，所述轴承固定连接在丝杆表面的左侧和右侧，所述浸水装置本体顶部的左侧和右侧均固定连接有支撑板，所述轴承与支撑板固定连接。

4、作为本实用新型优选的，所述刮除机构包括移动块，所述移动块通过螺纹孔螺纹连接在丝杆的表面，所述移动块的底部固定连接有刮板，所述浸水装置本体右侧的顶部开设有配合刮板使用的处理槽。

5、作为本实用新型优选的，所述刮板内部的前侧和后侧均通过通孔插接有限位杆，所述限位杆的左端和右端与浸水装置本体内壁的左侧和右侧固定连接。

6、作为本实用新型优选的，所述浸水装置本体正面的右侧开设有插槽，所述插槽与处理槽相连通，所述插槽的内部插接有阻挡板，所述阻挡板延伸至处理槽内部。

7、作为本实用新型优选的，所述浸水装置本体底部的右侧连接有水管，所述水管的另一端连通有阀门。

8、作为本实用新型优选的，所述水管与浸水装置本体连接的一端套设有过滤网。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过设置固定板、驱动电机、丝杆、支撑组件和刮除机构，当需要对种子进行检测时，使操作者向浸水装置本体内部进行注水，再使种子放入浸水装置本体内部，当经过一端时间的等待后，使操作者通过驱动电机带动丝杆通过支撑组件进行旋转，进而使旋转的丝杆带动刮除机构对浮起的不合种子进行刮除，提高了操作者检测的工作效率，解决了现有设备在实际使用过程中，通过将种子丢进水中观察沉浮情况，浮起的种子需要操作者借助漏网捞起进行剔除，但是现有设备在进行大批量检测时，需要操作者一直重复以上过程，不够便捷，进而使操作者过于劳累，具有一定局限性的问题，达到了便捷使用的效果。

11、2、本实用新型通过设置支撑组件，先使轴承与支撑板进行固定安装，再使丝杆与轴承进行活动安装，然后使支撑板与浸水装置本体进行固定安装，进而使支撑板和轴承对丝杆的旋转起到必要条件。

12、3、本实用新型通过设置刮除机构，先使移动块通过螺纹孔与丝杆进行螺纹安装，再使刮板与移动块进行固定安装，当操作者通过驱动电机带动丝杆旋转的同时，移动块会跟随丝杆的旋转进行移动，使移动块带动刮板进行移动，从而对上方漂浮的种子刮除至处理槽，进而使漂浮的种子通过处理槽进行排出，进而提高了操作者清理漂浮种子的便捷性。

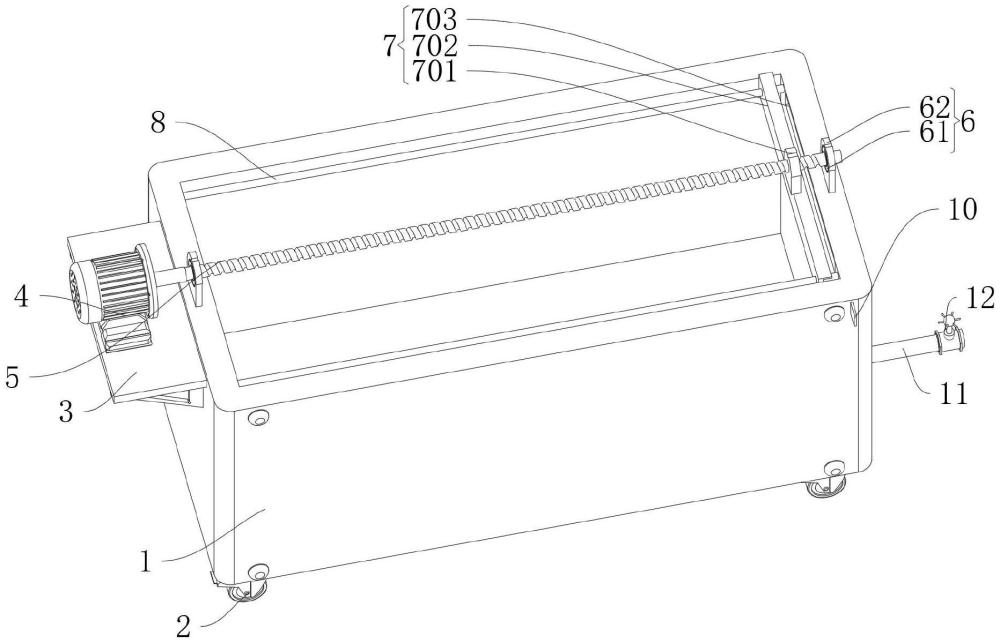

1.一种用于种子活力检测的浸水装置，包括浸水装置本体(1)和万向轮(2)，其特征在于：所述万向轮(2)固定连接在浸水装置本体(1)的底部，所述万向轮(2)设置有四个且分布在浸水装置本体(1)底部的四角，所述浸水装置本体(1)左侧的顶部固定连接有固定板(3)，所述固定板(3)的顶部固定连接有驱动电机(4)，所述驱动电机(4)的输出端固定连接有丝杆(5)，所述丝杆(5)表面的左侧和右侧均固定连接有支撑组件(6)，所述丝杆(5)的表面通过螺纹孔螺纹连接有刮除机构(7)。

2.根据权利要求1所述的一种用于种子活力检测的浸水装置，其特征在于：所述支撑组件(6)包括轴承(61)，所述轴承(61)固定连接在丝杆(5)表面的左侧和右侧，所述浸水装置本体(1)顶部的左侧和右侧均固定连接有支撑板(62)，所述轴承(61)与支撑板(62)固定连接。

3.根据权利要求1所述的一种用于种子活力检测的浸水装置，其特征在于：所述刮除机构(7)包括移动块(701)，所述移动块(701)通过螺纹孔螺纹连接在丝杆(5)的表面，所述移动块(701)的底部固定连接有刮板(702)，所述浸水装置本体(1)右侧的顶部开设有配合刮板(702)使用的处理槽(703)。

4.根据权利要求3所述的一种用于种子活力检测的浸水装置，其特征在于：所述刮板(702)内部的前侧和后侧均通过通孔插接有限位杆(8)，所述限位杆(8)的左端和右端与浸水装置本体(1)内壁的左侧和右侧固定连接。

5.根据权利要求3所述的一种用于种子活力检测的浸水装置，其特征在于：所述浸水装置本体(1)正面的右侧开设有插槽(9)，所述插槽(9)与处理槽(703)相连通，所述插槽(9)的内部插接有阻挡板(10)，所述阻挡板(10)延伸至处理槽(703)内部。

6.根据权利要求1所述的一种用于种子活力检测的浸水装置，其特征在于：所述浸水装置本体(1)底部的右侧连接有水管(11)，所述水管(11)的另一端连通有阀门(12)。

7.根据权利要求6所述的一种用于种子活力检测的浸水装置，其特征在于：所述水管(11)与浸水装置本体(1)连接的一端套设有过滤网(13)。
