一种葡萄专用网式水肥供应装置的制作方法

本技术涉及葡萄种植，尤其涉及一种葡萄专用网式水肥供应装置。

背景技术：

1、根系不仅是连接植物与土壤的桥梁，而且作为感知土壤环境的器官，对土壤环境变化敏感，植物根系的地下分配格局会对整个生态系统产生重要的影响，葡萄在种植的过程中，为保障葡萄开花后成果，以及果实的长大，需要对葡萄进行水肥供应，从而满足葡萄在成长过程中的营养。

2、葡萄的水肥在供应前，需要将葡萄用的肥料添加水溶液，雨水溶解后，再送至葡萄的根茎处，颗粒状的肥料在溶解时，采用自然溶解，需要一定时间，所用的水溶液，较多是用周围池塘用水，水中含有杂质，随着管道输送，可能会堵住前端的出水口，因为现在采用滴灌的方式，堵住后，后续供水、供肥都会较差，影响葡萄的生产，为此提出一种葡萄专用网式水肥供应装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种葡萄专用网式水肥供应装置，用于解决上述问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种葡萄专用网式水肥供应装置，包括水肥供应箱，所述水肥供应箱的顶侧设有添加口，水肥供应箱的一侧设有侧边输出箱，侧边输出箱上开设有侧边水流腔，侧边水流腔与水肥供应箱内部相连通，所述侧边输出箱上设有水肥供应组件，所述水肥供应箱上设有搅拌组件，水肥供应箱的底侧设有加热组件，侧边水流腔的内壁上安装有过滤网，水肥供应箱上活动安装有活动杆，活动杆的一侧固定安装有移动刷，移动刷的与过滤网相接触，所述活动杆上设有移动带动组件，移动带动组件与搅拌组件相适配。

4、优选的，所述搅拌组件包括固定安装在水肥供应箱顶侧上的驱动电机，驱动电机的输出端连接有转动轴，转动轴的底端延伸至水肥供应箱内，转动轴上固定安装有多个搅拌杆。

5、优选的，所述移动带动组件包括固定安装在转动轴外侧的椭圆挤压板，活动杆的一侧转动安装有推动杆，推动杆的一侧转动安装有连接块，连接块的一侧固定安装有弧形挤压块，弧形挤压块与椭圆挤压板相适配。

6、优选的，所述水肥供应箱的一侧内壁上固定安装有两个导向柱，连接块的一侧固定安装有导向块，导向块活动套接在两个导向柱上。

7、优选的，所述水肥供应组件安装在侧边水流腔内壁上的水泵，水泵的一侧连接有输送主管，输送主管的一端连接有多个输送副管，输送副管上设有控制阀，侧边输出箱的底侧设有底部排泄阀，底部排泄阀与侧边水流腔相连通。

8、优选的，所述加热组件包括开设在水肥供应箱上的加热腔，加热腔位于水肥供应箱的底部位置，加热腔上设有多个加热棒，水肥供应箱的一侧安装有控制器。

9、优选的，所述水肥供应箱的顶侧开设有活动孔，活动杆的顶端活动贯穿活动孔，并固定安装有顶部挡板，顶部挡板的底侧固定安装有复位弹簧的一端，复位弹簧的另一端固定安装在水肥供应箱的顶侧上。

10、与现有技术相比，本实用新型的有益效果是：该葡萄专用网式水肥供应装置将需要的肥料和水溶液从添加口添入，通过溶解，形成水肥溶液，设置的搅拌组件，多个搅拌杆转动能够加快溶解肥料，形成水肥溶液，启动水肥供应组件上的水泵运行，水肥溶液将会从输送主管输送至多个输送副管内，多个输送副管和输送主管形成网状供应，能够为葡萄的种植，均匀的提供营养，在侧边水流腔内壁上安装有过滤网，过滤网的设置，能够将水溶的杂质进行有效阻挡和过滤，避免杂质会堵塞滴灌上的出水孔，水肥供应不足的问题；

11、转动轴转动带动移动带动组件上的椭圆挤压板转动，从而带动活动杆在活动孔上活动，此时移动刷将会向上移动，对过滤网进行刷动，在复位弹簧的推力作用下，带动活动杆和移动刷回位，实现刷动的一个来回，避免较多的杂质堆积堵塞在过滤网上，影响水溶液进入侧边水流腔内，转动轴在不转动的情况下，工作人员可以向上拉动顶部挡板，带动移动刷上下移动，实现手动清理过滤网表面上的杂质，可以通过多种方式进行杂质处理。

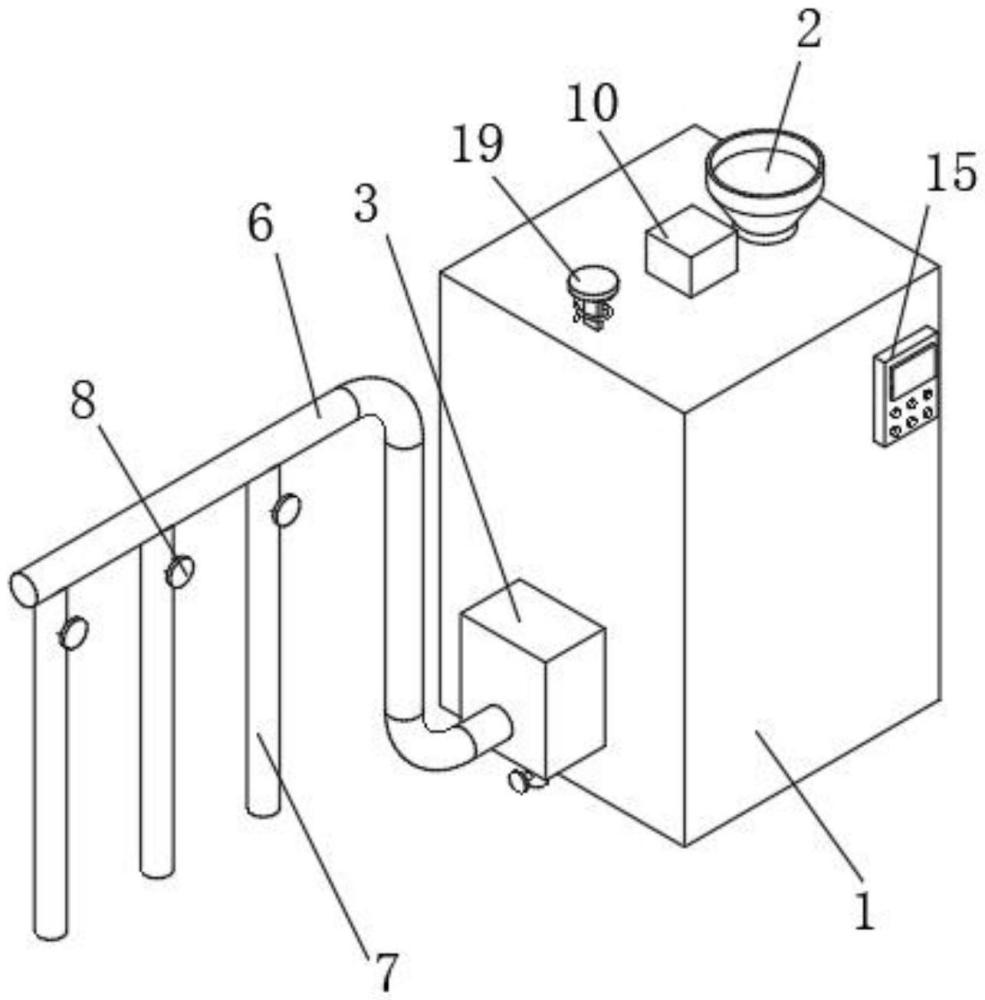

1.一种葡萄专用网式水肥供应装置，包括水肥供应箱(1)，其特征在于，所述水肥供应箱(1)的顶侧设有添加口(2)，水肥供应箱(1)的一侧设有侧边输出箱(3)，侧边输出箱(3)上开设有侧边水流腔(4)，侧边水流腔(4)与水肥供应箱(1)内部相连通，所述侧边输出箱(3)上设有水肥供应组件，所述水肥供应箱(1)上设有搅拌组件，水肥供应箱(1)的底侧设有加热组件，侧边水流腔(4)的内壁上安装有过滤网(16)，水肥供应箱(1)上活动安装有活动杆(18)，活动杆(18)的一侧固定安装有移动刷(19)，移动刷(19)的与过滤网(16)相接触，所述活动杆(18)上设有移动带动组件，移动带动组件与搅拌组件相适配。

2.根据权利要求1所述的一种葡萄专用网式水肥供应装置，其特征在于，所述搅拌组件包括固定安装在水肥供应箱(1)顶侧上的驱动电机(10)，驱动电机(10)的输出端连接有转动轴(11)，转动轴(11)的底端延伸至水肥供应箱(1)内，转动轴(11)上固定安装有多个搅拌杆(12)。

3.根据权利要求2所述的一种葡萄专用网式水肥供应装置，其特征在于，所述移动带动组件包括固定安装在转动轴(11)外侧的椭圆挤压板(26)，活动杆(18)的一侧转动安装有推动杆(27)，推动杆(27)的一侧转动安装有连接块(24)，连接块(24)的一侧固定安装有弧形挤压块(25)，弧形挤压块(25)与椭圆挤压板(26)相适配。

4.根据权利要求3所述的一种葡萄专用网式水肥供应装置，其特征在于，所述水肥供应箱(1)的一侧内壁上固定安装有两个导向柱(22)，连接块(24)的一侧固定安装有导向块(23)，导向块(23)活动套接在两个导向柱(22)上。

5.根据权利要求1所述的一种葡萄专用网式水肥供应装置，其特征在于，所述水肥供应组件安装在侧边水流腔(4)内壁上的水泵(5)，水泵(5)的一侧连接有输送主管(6)，输送主管(6)的一端连接有多个输送副管(7)，输送副管(7)上设有控制阀(8)，侧边输出箱(3)的底侧设有底部排泄阀(9)，底部排泄阀(9)与侧边水流腔(4)相连通。

6.根据权利要求1所述的一种葡萄专用网式水肥供应装置，其特征在于，所述加热组件包括开设在水肥供应箱(1)上的加热腔(13)，加热腔(13)位于水肥供应箱(1)的底部位置，加热腔(13)上设有多个加热棒(14)，水肥供应箱(1)的一侧安装有控制器(15)。

7.根据权利要求1所述的一种葡萄专用网式水肥供应装置，其特征在于，所述水肥供应箱(1)的顶侧开设有活动孔(17)，活动杆(18)的顶端活动贯穿活动孔(17)，并固定安装有顶部挡板(21)，顶部挡板(21)的底侧固定安装有复位弹簧(20)的一端，复位弹簧(20)的另一端固定安装在水肥供应箱(1)的顶侧上。
