一种两系杂交谷子小面积制种快速隔离装置

本技术涉及杂交谷子制种领域，尤其涉及一种两系杂交谷子小面积制种快速隔离装置。

背景技术：

1、杂交谷子制种是杂交谷子育种的关键技术，而在制种中的隔离技术是制种成功与否的关键。在新育杂交谷子杂交初期，会有大量的组合等待验证，因此小面积制种的组合数也非常多，如果同时制种，组合与组合间的隔离工作便至关重要。

2、现有的隔离技术主要是将杂交谷子的父本、母本同时罩在大棚内，利用大棚与外界花粉隔离，形成制种空间，但是现有的大棚安装，过程较为繁琐复杂，劳动强度大，并且大棚建设完后不可移动，占用田地，只能用作大面积制种田。有的小面积制种田还会用木棍在田里围一圈，再在木棍上绑上塑料薄膜，成本虽低，但风一大，就会从绑薄膜的位置裂开，导致制种失败。基于此，提出一种两系杂交谷子小面积制种快速隔离装置。

技术实现思路

1、本实用新型意在提供一种两系杂交谷子小面积制种快速隔离装置，以解决现有隔离装置太过笨重，不易搬动，且塑料薄膜容易破损的问题。

2、为达到上述目的，本实用新型提供如下技术方案：

3、一种两系杂交谷子小面积制种快速隔离装置，包括立杆、侧杆、顶杆、圆弧杆、连接基座、限位连接机构、连接件、钉座、地钉和聚乙烯网罩，所述立杆竖直设立，所述立杆底端两侧设置限位连接机构，两根所述侧杆铰接于立杆底部两侧的限位连接机构，所述侧杆远离铰接限位连接机构的一端固设钉座，所述钉座套设地钉，所述侧杆远离铰接限位连接机构的一端还固设一圆筒状连接基座，所述顶杆一端设置限位连接机构，与立杆顶端铰接，所述顶杆一端的限位连接机构两侧设置圆筒状连接基座，所述圆弧杆两端分别套设侧杆上的圆筒状连接基座与顶杆上的圆筒状连接基座，所述顶杆远离限位机构的一端铰接一连接件，所述连接件两侧镜像设置，形成一个半圆柱形框架，所述框架可以通过限位连接机构与连接件折叠，所述聚乙烯网罩蒙设在半圆柱型框架上。

4、进一步的，所述限位连接机构侧面内凹形成l型直角空间，所述直角空间的直角处设置铰接部，所述直角铰接处的对角上设置销钉，所述销钉距离l型直角空间内壁距离均为铰接杆的横截面宽度。

5、进一步的，所述连接件侧面内凹形成一字型空间，所述连接件中间镜像设置两个铰接部，所述连接件两端设置销钉，所述销钉距离一字型空间内壁距离为铰接杆的横截面宽度。

6、进一步的，所述半圆柱形框架长、宽和高分别为2m、1.6m、1m。

7、进一步的，所述聚乙烯网罩孔目数为300目。

8、与现有技术相比，本实用新型具有如下有益效果：

9、1、本实用新型通过限位连接机构与连接件折叠，采用地钉固定，搭设与收纳方便。

10、2、采用300目聚乙烯网罩将框架蒙设起来，相较于塑料薄膜来说不易破损，减少薄膜损坏导致的制种时串粉等现象。

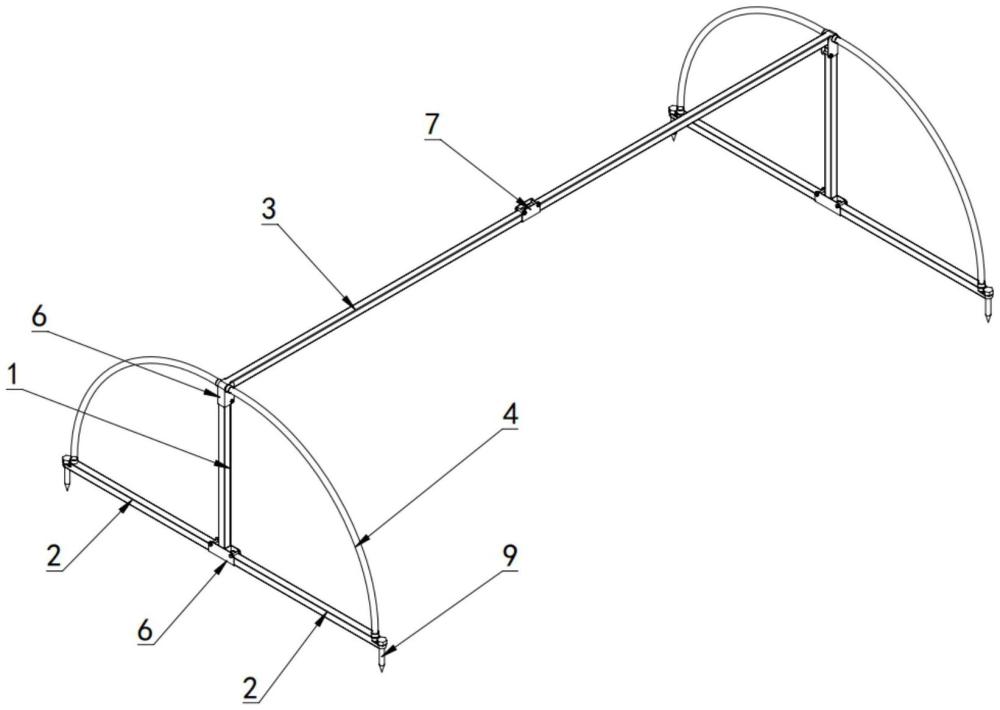

1.一种两系杂交谷子小面积制种快速隔离装置，其特征在于：包括立杆(1)、侧杆(2)、顶杆(3)、圆弧杆(4)、连接基座(5)、限位连接机构(6)、连接件(7)、钉座(8)、地钉(9)和聚乙烯网罩，所述立杆(1)竖直设立，所述立杆(1)底端两侧设置限位连接机构(6)，两根所述侧杆(2)铰接于立杆(1)底部两侧的限位连接机构(6)，所述侧杆(2)远离铰接限位连接机构(6)的一端固设钉座(8)，所述钉座(8)套设地钉(9)，所述侧杆(2)远离铰接限位连接机构(6)的一端还固设一圆筒状连接基座(5)，所述顶杆(3)一端设置限位连接机构(6)，与立杆(1)顶端铰接，所述顶杆(3)一端的限位连接机构(6)两侧设置圆筒状连接基座(5)，所述圆弧杆(4)两端分别套设侧杆(2)上的圆筒状连接基座(5)与顶杆(3)上的圆筒状连接基座(5)，所述顶杆(3)远离限位机构的一端铰接一连接件(7)，所述连接件(7)两侧镜像设置，形成一个半圆柱形框架，所述框架可以通过限位连接机构(6)与连接件(7)折叠，所述聚乙烯网罩蒙设在半圆柱型框架上。

2.根据权利要求1所述的一种两系杂交谷子小面积制种快速隔离装置，其特征在于：所述限位连接机构(6)侧面内凹形成l型直角空间，所述直角空间的直角处设置铰接部，所述直角铰接处的对角上设置销钉(1a)，所述销钉(1a)距离l型直角空间内壁距离均为铰接杆的横截面宽度。

3.根据权利要求1所述的一种两系杂交谷子小面积制种快速隔离装置，其特征在于：所述连接件(7)侧面内凹形成一字型空间，所述连接件(7)中间镜像设置两个铰接部，所述连接件(7)两端设置销钉(1a)，所述销钉(1a)距离一字型空间内壁距离为铰接杆的横截面宽度。

4.根据权利要求1所述的一种两系杂交谷子小面积制种快速隔离装置，其特征在于：所述半圆柱形框架长、宽和高分别为2m、1.6m、1m。

5.根据权利要求1所述的一种两系杂交谷子小面积制种快速隔离装置，其特征在于：所述聚乙烯网罩孔目数为300目。
