曲面建筑外立面垂直绿化系统的制作方法

本申请涉及绿化种植领域，尤其涉及一种曲面建筑外立面垂直绿化系统。

背景技术：

1、城市立体绿化是城市绿化的重要形式之一，是改善城市生态环境，丰富城市绿化景观重要而有效的方式。发展立体绿化，能丰富城区园林绿化的空间结构层次和城市立体景观艺术效果，有助于进一步增加城市绿量，减少热岛效应，吸尘、减少噪音和有害气体，营造和改善城区生态环境。还能保温隔热，节约能源，也可以滞留雨水，缓解城市下水、排水压力。

2、目前市场上垂直绿化技术及产品形式多样，主要有种植盒式垂直绿化工艺、模块式垂直绿化工艺、铺贴式垂直绿化工艺、攀爬垂吊式垂直绿化工艺、布袋式垂直绿化工艺等。（1）种植盒式垂直绿化工艺：该方式与模块化相似，是一种“缩微”的模块，安装拆卸方便。选用的植物以时令花卉为主，适用于临时墙面绿化或竖立花坛造景。施工营建速度快，通过植物预培植，施工完毕即可形成稳定的植物群落并展现绿色景观，造价便宜。但缺点是，为了安装浇灌系统，其厚度较大，影响表面效果，且种植盒较多，浇灌系统设计困难，容易造成部分花盆因管道堵塞无法接受水养造成植物的缺水，且使用寿命短。（2）模块式垂直绿化工艺：可以按模块中的植物和植物图案预先栽培养护数月后进行安装，寿命较长，结构坚固，适用于大面积的高难度的墙面绿化，对墙面景观营造效果较好；但是其厚度较大，虽然解决了水养供应过于分散的问题，但是仍然会发生管道堵塞造成的缺水问题。对基质有要求，存在植物更换麻烦等问题。（3）铺贴式垂直绿化工艺：对墙面景观营造效果最好，植物配置灵活，表现自然，苗木直接上墙，能快速成形。但是现场毛毡布上割口种植，对施工工人技术要求高，养护换苗欠佳。（4）布袋式垂直绿化工艺：是铺贴式的升级工艺，具有其优点，对墙面防水和墙面结构不造成任何破坏，但缺点需要现场钉种植袋，存在固定不牢影响植物吸水的隐患，吸水效果一般，施工速度一般等问题。（5）攀爬垂吊式垂直绿化工艺：植物生长稳定，成本低，但是缺点也很明显，易覆盖不均匀、植物景观需要一定时间展现等。

3、因此，急需一种适用于各种建筑物之一般外立面及弯曲外立面的曲面建筑外立面垂直绿化系统。

技术实现思路

1、本申请的目的在于提供一种适用于各种建筑物的一般外立面及弯曲外立面的曲面建筑外立面垂直绿化系统。

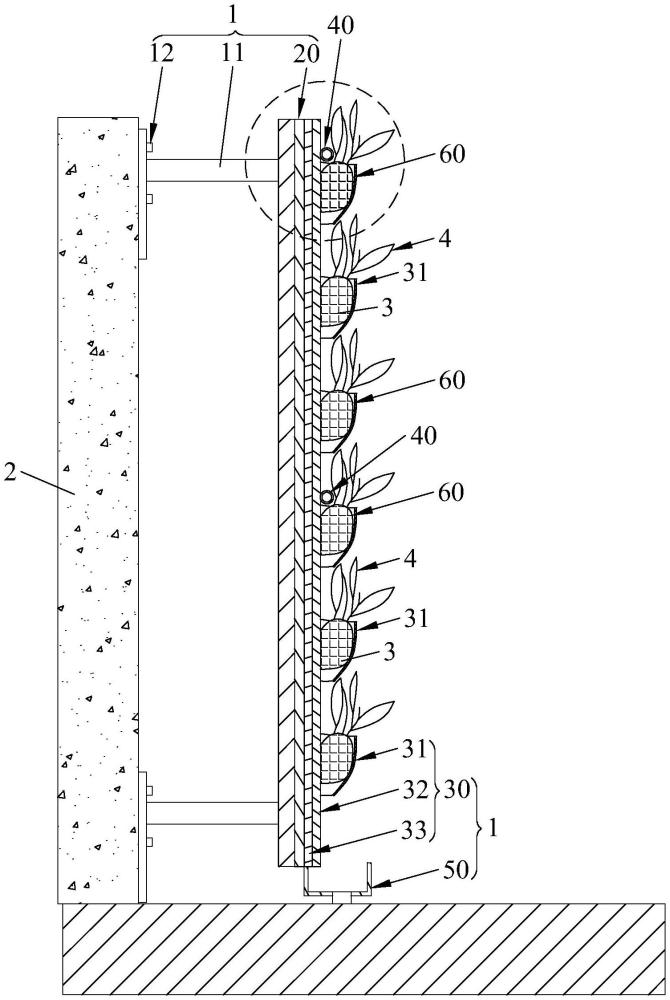

2、为实现上述目的，本申请实施例提供一种曲面建筑外立面垂直绿化系统，其适用于设置在建筑物的外立面，所述曲面建筑外立面垂直绿化系统包括固定架、背板、种植毯及滴灌装置；所述背板铺设于所述固定架一侧，所述种植毯铺设于所述背板远离所述固定架的一侧，所述种植毯具有用于供放置带有植物的种植基质的固定袋，所述固定袋呈上大下小状且其上下两端设有开口，所述滴灌装置连接固定于所述种植毯，所述固定架用于与建筑物固定连接，所述背板由pvc材料发泡而成，所述种植毯由柔性材料复合而成，所述滴灌装置用于给所述固定袋内中的种植基质及植物进行智能滴灌。

3、较佳地，本申请实施例的曲面建筑外立面垂直绿化系统还包括用于将所述固定架固定连接于建筑物的固定螺栓。

4、较佳地，所述固定袋的背部复合聚丙烯纤维网。

5、较佳地，所述种植毯还具有灌溉毯和吸水毯，所述灌溉毯和吸水毯沿由所述背板指向所述固定袋的方向依次层叠布置。

6、较佳地，所述固定袋、灌溉毯及吸水毯一体成型。

7、较佳地，本申请实施例的曲面建筑外立面垂直绿化系统还包括排水槽，所述排水槽位于所述种植毯的正下方。

8、较佳地，所述排水槽为不锈钢材质。

9、较佳地，所述滴灌装置包含液流管路、总控阀、止回阀、施肥泵、压力表、稳压器、过滤器、电磁阀、pe滴灌器及智能控制器，所述总控阀、止回阀、施肥泵、压力表、稳压器、过滤器、电磁阀及pe滴灌器均设置于所述液流管路上，所述总控阀沿所述液流管路的液流方向位于所述止回阀、施肥泵、压力表、稳压器、过滤器、电磁阀及pe滴灌器之前，所述电磁阀和pe滴灌器沿所述液流管路的液流方向依次设置且均位于止回阀、施肥泵、压力表、稳压器及过滤器之后，所述智能控制器与所述电磁阀电连接，以控制所述电磁阀的开闭。

10、较佳地，所述pe滴灌器设置有多个，所述电磁阀与所述pe滴灌器一一对应地设置。

11、较佳地，所述固定袋内设有一用于包覆种植基质的种植袋，所述种植袋由超细纤维布制成。

12、与现有技术相比，由于本申请实施例的曲面建筑外立面垂直绿化系统包括固定架、pvc材料发泡而成的背板、种植毯及滴灌装置，所述固定架用于与建筑物固定连接，所述背板铺设于所述固定架一侧，所述种植毯铺设于所述背板远离所述固定架的一侧，有利于防止对建筑结构的腐蚀；所述种植毯具有用于供放置带有植物的种植基质的固定袋，所述固定袋的背部复合聚丙烯纤维网，抗老化抗撕拉，有效使用寿命长，所述固定袋呈上大下小状且其上下两端设有开口，实现易施工和维护；种植毯还具有灌溉毯和吸水毯，蓄水保湿能力强，有利于植物扎根且自由生长；所述滴灌装置连接于所述固定架，并用于给所述固定袋内中的种植基质及植物进行智能滴灌，有利于进行精准灌溉，节约用水；另外，背板由pvc材料发泡而成、种植毯由柔性材料复合而成，使得本申请实施例的曲面建筑外立面垂直绿化系统曲面造型简单易操作，以适用于各种建筑物之一般外立面及弯曲外立面的垂直绿化。

1.一种曲面建筑外立面垂直绿化系统，适用于设置在建筑物的外立面，其特征在于，包括：

2.如权利要求1所述的曲面建筑外立面垂直绿化系统，其特征在于，还包括用于将所述固定架固定连接于建筑物的固定螺栓。

3.如权利要求1所述的曲面建筑外立面垂直绿化系统，其特征在于，所述固定袋的背部复合聚丙烯纤维网。

4.如权利要求1所述的曲面建筑外立面垂直绿化系统，其特征在于，所述种植毯还具有灌溉毯和吸水毯，所述灌溉毯和吸水毯沿由所述背板指向所述固定袋的方向依次层叠布置。

5.如权利要求4所述的曲面建筑外立面垂直绿化系统，其特征在于，所述固定袋、灌溉毯及吸水毯一体成型。

6.如权利要求1所述的曲面建筑外立面垂直绿化系统，其特征在于，还包括排水槽，所述排水槽位于所述种植毯的正下方。

7.如权利要求6所述的曲面建筑外立面垂直绿化系统，其特征在于，所述排水槽为不锈钢材质。

8.如权利要求1所述的曲面建筑外立面垂直绿化系统，其特征在于，所述滴灌装置包含液流管路、总控阀、止回阀、施肥泵、压力表、稳压器、过滤器、电磁阀、pe滴灌器及智能控制器，所述总控阀、止回阀、施肥泵、压力表、稳压器、过滤器、电磁阀及pe滴灌器均设置于所述液流管路上，所述总控阀沿所述液流管路的液流方向位于所述止回阀、施肥泵、压力表、稳压器、过滤器、电磁阀及pe滴灌器之前，所述电磁阀和pe滴灌器沿所述液流管路的液流方向依次设置且均位于止回阀、施肥泵、压力表、稳压器及过滤器之后，所述智能控制器与所述电磁阀电连接，以控制所述电磁阀的开闭。

9.如权利要求8所述的曲面建筑外立面垂直绿化系统，其特征在于，所述pe滴灌器设置有多个，所述电磁阀与所述pe滴灌器一一对应地设置。

10.如权利要求1所述的曲面建筑外立面垂直绿化系统，其特征在于，所述固定袋内设有一用于包覆种植基质的种植袋，所述种植袋由超细纤维布制成。
