一种组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置的制作方法

本发明涉及火烧迹地恢复造林，具体涉及一种组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置。

背景技术：

1、火烧迹地是指森林中经火灾烧毁后尚未长起新林的土地。火烧迹地地表焦炭化严重，目前为了更好地进行林地恢复，在抚育造林前通常会进行林地清理，以提高复植区域栽种成活率及降低苗木栽种难度。在复植更新时为使苗木提高抗旱性和成活率，通常会在造林移栽个过程中在苗木根部附近添加保水剂，而火烧迹地地表的焦炭因为具有疏松多孔的特性，粉碎后是一种天然无污染的保水材料。

2、目前火烧迹地复植通常使用幼苗定植，现有的植树挖坑机通常是针对大树移栽，在实际生产中存在大材小用的问题。同时因为火烧迹地林况较为复杂，大规模机器上山造林较难实现，而人工清林耗时费力，结合以上的问题及技术要求，如何在减少清林工作的前提下，充分利用火烧迹地地表碳化木材辅做造林保水剂，以降低现有火烧迹地恢复造林成本、提高造林植株成活率为目的，因此提供一种组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置解决上述问题。

技术实现思路

1、本发明的目的是为了解决现有技术中火烧迹地人工清林耗时费力，林地恢复造林成本高，造林植株成活率低的问题，进而提供一种组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置。

2、本发明为解决上述问题采取的技术方案是：一种组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，包括挖坑单元和搅拌粉碎单元；所述搅拌粉碎单元安装在挖坑单元的上部，所述挖坑单元包括挖坑单元机壳和设置在挖坑单元机壳下部的挖坑机构，所述挖坑单元机壳分隔成电机室和过滤网筛腔，所述电机室内部设置有电机，所述搅拌粉碎单元包括搅拌粉碎单元机壳，所述搅拌粉碎单元机壳的内部分隔成粉碎腔和贮料箱，所述粉碎腔内部设置有粉碎机构，所述贮料箱内部设置有吸风机，所述电机通过传动单元驱动挖坑机构、粉碎机构和吸风机。

3、优选地，所述挖坑机构包括吸料管和主轴，所述吸料管连接在挖坑单元机壳的下部，所述主轴设置在吸料管的内部，所述主轴的上端连接传动单元，下端设置有螺旋刃。

4、优选地，所述过滤网筛腔内部设置多个过滤网筛。

5、优选地，所述粉碎机构包括主粉碎转子和副粉碎转子，所述主粉碎转子和所述副粉碎转子上均设置有粉碎刀片，所述副粉碎转子驱动轴的高度在竖直方向低于主粉碎转子驱动轴的高度，所述副粉碎转子的转速小于主粉碎转子的转速。

6、优选地，所述搅拌粉碎单元机壳的内部还设置有吸风调节口旋钮，所述粉碎腔和贮料箱之间安装有隔板，所述隔板上开设有吸风调节口，所述吸风机上设置有吸风软管，所述吸风软管与吸风调节口连通，所述吸风调节口旋钮的一端转动连接在隔板上，另一端设置在吸风调节口远离吸风软管的外侧。

7、优选地，所述贮料箱的底壁远离吸风调节口的一端向下倾斜，所述底壁与水平面的夹角为30°-50°。

8、优选地，所述底壁倾斜侧的末端开设有出料口，所述出料口的下部安装有出料软管。

9、优选地，所述传动单元包括电机齿轮、蜗杆、涡轮、吸风机皮带轮、主粉碎转子皮带轮、主粉碎转子齿轮、变速齿轮、副粉碎转子齿轮、中间齿轮和主轴齿轮；

10、所述电机齿轮安装在电机的输出轴上，所述输出轴的末端连接蜗杆，所述蜗杆和涡轮啮合，所述涡轮和吸风机皮带轮连接在同一轴上，所述吸风机皮带轮和主粉碎转子皮带轮间通过皮带传动，所述主粉碎转子皮带轮和主粉碎转子齿轮共同连接在主粉碎转子的驱动轴上，所述主粉碎转子齿轮和变速齿轮啮合，所述变速齿轮和副粉碎转子齿轮啮合，所述副粉碎转子齿轮连接在副粉碎转子的驱动轴上，所述电机齿轮和中间齿轮啮合，所述中间齿轮和主轴齿轮啮合，所述主轴齿轮连接在主轴上。

11、优选地，所述蜗杆和电机的输出轴间通过联轴器连接。

12、优选地，所述挖坑单元机壳和所述搅拌粉碎单元机壳的外部还安装有机器把手。

13、本发明具有以下有益技术效果：

14、本发明为一种组合式结构，方便于野外携带，同时可以根据不同目的需求，自由组合工作单元，以分别实现挖掘、粉碎搅拌、回填等不同操作目的。本发明仅安装吸料管、主轴、螺旋刃、过滤网筛腔和电机结构，实现单独挖坑作业功能，还可以将装置的出料软管移除，仅为挖坑、粉碎搅拌功能。本发明用于火烧迹地幼苗造林，操作单元相较于现有挖掘机灵活便捷。

15、本发明相比于常规粉碎机常的单转子粉碎，采用不同速双粉碎转子结构，相邻粉碎转子的主轴平行设置，保证两相邻粉碎转子的相邻线速度的方向恰好完全相反，可较大程度的破坏空气环流的形成，提高物料粉碎的均匀性及粉碎效率，挖掘出并经初步搅碎的土壤木炭混合物粉碎颗粒度均匀。

16、本发明吸风机上设置有吸风软管，吸风软管与吸风调节口连通，吸风调节口旋钮的转动连接在隔板上，吸风调节口旋钮遮挡在吸风调节口的上部，转动吸风调节口旋钮能够调节吸风调节口的进风量，通过吸风调节口来调整整个机器内的挖掘混合物的流通速度，从而达到更充分、高效的粉碎搅拌效果。

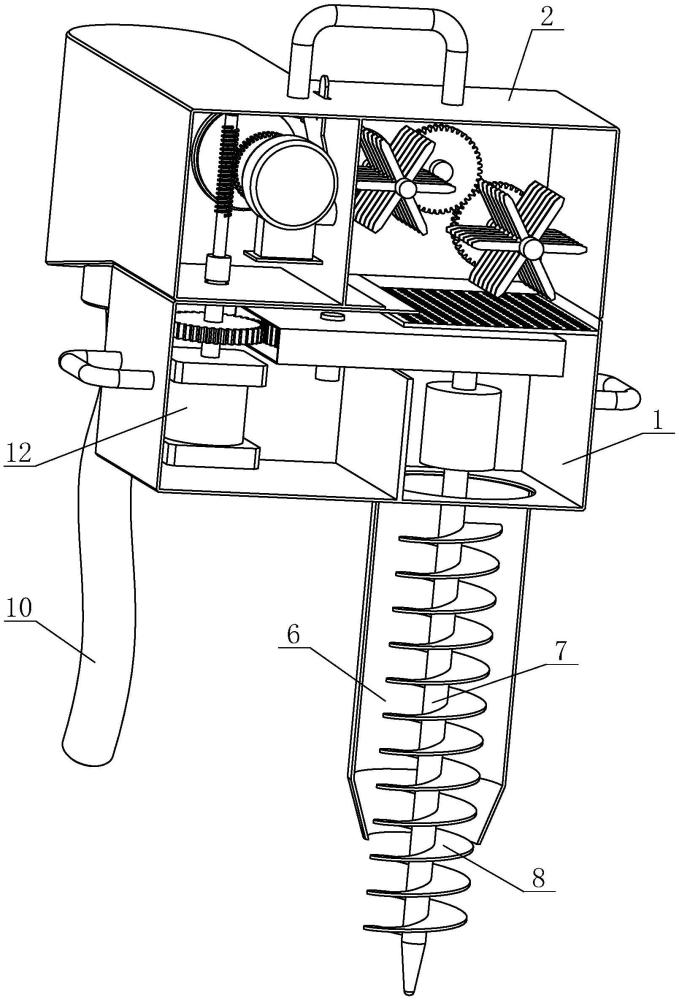

1.一种组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：包括挖坑单元(1)和搅拌粉碎单元(2)；所述搅拌粉碎单元(2)安装在挖坑单元(1)的上部，所述挖坑单元(1)包括挖坑单元机壳(3)和设置在挖坑单元机壳(3)下部的挖坑机构，所述挖坑单元机壳(3)分隔成电机室和过滤网筛腔(11)，所述电机室内部设置有电机(12)；

2.根据权利要求1所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述挖坑机构包括吸料管(6)和主轴(7)，所述吸料管(6)连接在挖坑单元机壳(3)的下部，所述主轴(7)设置在吸料管(6)的内部，所述主轴(7)的上端连接传动单元，下端设置有螺旋刃(8)。

3.根据权利要求1所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述过滤网筛腔(11)内部设置多个过滤网筛(18)。

4.根据权利要求1所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述粉碎机构包括主粉碎转子(19)和副粉碎转子(20)，所述主粉碎转子(19)和所述副粉碎转子(20)上均设置有粉碎刀片(21)，所述副粉碎转子(20)驱动轴的高度在竖直方向低于主粉碎转子(19)驱动轴的高度，所述副粉碎转子(20)的转速小于主粉碎转子(19)的转速。

5.根据权利要求1所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述搅拌粉碎单元机壳(4)的内部还设置有吸风调节口旋钮(17)，所述粉碎腔(13)和贮料箱(15)之间安装有隔板，所述隔板上开设有吸风调节口(16)，所述吸风机(14)上设置有吸风软管(34)，所述吸风软管(34)与吸风调节口(16)连通，所述吸风调节口旋钮(17)的一端转动连接在隔板上，另一端设置在吸风调节口(16)远离吸风软管(34)的外侧。

6.根据权利要求1所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述贮料箱(15)的底壁远离吸风调节口(16)的一端向下倾斜，所述底壁与水平面的夹角为30°-50°。

7.根据权利要求6所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述底壁倾斜侧的末端开设有出料口(9)，所述出料口(9)的下部安装有出料软管(10)。

8.根据权利要求1所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述传动单元包括电机齿轮(22)、蜗杆(24)、涡轮(25)、吸风机皮带轮(26)、主粉碎转子皮带轮(28)、主粉碎转子齿轮(29)、变速齿轮(30)、副粉碎转子齿轮(31)、中间齿轮(32)和主轴齿轮(33)；

9.根据权利要求8所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述蜗杆(24)和电机(12)的输出轴间通过联轴器(23)连接。

10.根据权利要求1所述的组合式火烧迹地恢复造林挖坑、粉碎搅拌和回填组合装置，其特征在于：所述挖坑单元机壳(3)和所述搅拌粉碎单元机壳(4)的外部还安装有机器把手(5)。
