一种新型种子培养架的制作方法

本技术涉及种子培养，特别涉及一种新型种子培养架。

背景技术：

1、种子培养箱，也叫做植物生长箱，是现代园艺中不可或缺的一项设备。它可以为植物提供自然生长环境所需的光照、温度、湿度和空气流通等条件。因此，无论是在小型花园还是大型农场种植，培养箱都是非常有用的工具。

2、试管植物是种子培养的一种新技术，试管植物的优点主要在于其繁殖速度快，可以在实验室条件下进行大规模的生产和繁殖，这种技术可以保持基因的稳定性，减少变异的可能性。现有的试管种子培养装置通常包括支撑架以及设置于支撑架上的多个试管，在进行种子培养时，种子通常都是放置于试管底部的，在种子培育完成需要进行移植时，需要工作人员将试管内部的幼苗倾倒出来，容易损伤幼苗。

技术实现思路

1、为了解决上述问题，本实用新型提供一种新型种子培养架。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种新型种子培养架，包括支撑架，所述支撑架上设置有放置板，所述放置板上设置有试管，所述放置板上设置有用于将种子幼苗从试管内提起的升降组件，所述升降组件包括设置于试管内的连接杆以及与连接杆下端固定并用于放置种子的放置碗，所述连接杆上端位于靠近试管上端的位置上。

3、通过采用上述技术方案，在种子培育完成需要进行移植时，工作人员需通过连接杆将放置碗从试管内提起，至放置碗的高度大于试管上端时，工作人员可轻易取下放置碗内的幼苗，改变了传统技术中直接将放置碗内的幼苗倾倒出来的情况，降低了幼苗损伤的概率。

4、进一步的，所述放置板上设置有活动板，所述活动板底面设置有凹槽以及与活动板底面连接的橡胶板，所述连接杆上端贯穿橡胶板并与橡胶板配合，所述连接杆上端固定有限位块，所述限位块的截面圆直径大于连接杆的直径，且所述限位块位于凹槽内。

5、通过采用上述技术方案，工作人员通过抬起活动板可同时提升橡胶板，由于限位块的截面圆直径大于连接杆的直径，连接杆穿过橡胶板，限位块使得连接杆随橡胶板同时向上运动，以此使得多个试管内的放置碗同时被提起，工作人员可将放置碗内的幼苗分别取出并移栽，免去了工作人员需重复分别将多个放置碗提起的繁琐操作，提高了幼苗移栽效率。

6、进一步的，所述放置板上表面固定有套设于试管外侧的橡胶垫圈，所述试管外壁靠近试管上端的位置与橡胶垫圈上表面抵接。

7、通过采用上述技术方案，当使用该种子培养架培养厌氧类植物种子时，需要将试管上端封闭，此时，工作人员需盖上活动板，使得橡胶板将多个试管上端均封闭，橡胶垫圈可以在工作人员下放活动板带动橡胶板对试管进行挤压密闭时，降低了试管受力产生破损的概率。

8、进一步的，所述支撑架上设置有两组关于放置板对称设置的调节组件，所述调节组件包括固定于支撑架上的调节柱以及设置于调节柱上的限位柱，所述调节柱上均匀设置有多个供限位柱穿过的安装孔，所述活动板两侧均设置有供限位柱插接配合的插接孔；

9、所述支撑架包括四根平行分布的支撑柱以及将四根支撑柱彼此固定连接的连接柱，四个所述支撑柱相互靠近的棱边上均设置有供活动板滑动的滑槽。

10、通过采用上述技术方案，植物种子在不同时期所需营养液含量不同，工作人员需调节放置碗在试管内的高度，此时，工作人员需将限位柱插接在调节柱不同位置的安装孔内，随后与插接孔插接，从而使得活动板、橡胶板、连接杆和放置碗的高度保持在合适位置，以便植物种子在不同时期顺利生长。

11、进一步的，四个所述支撑柱相互靠近的棱边上均设置有供放置板安装的放置槽，位于同一侧的两个所述支撑柱上均设置有供放置板滑出的通槽，且所述通槽与该侧的放置槽连通。

12、通过采用上述技术方案，工作人员在需要清理放置板或设置在放置板上的试管时，可以直接将放置板由放置槽和通槽内滑出，提高了工人人员取下放置板以及试管并清理的便利性。

13、进一步的，所述通槽所在的支撑柱的侧壁上贯穿设置有限位板，所述限位板一侧的侧壁与放置板靠近通槽一侧的侧壁抵接。

14、通过采用上述技术方案，限位板对放置板起到了良好的限位作用，增强了试管使用过程中的稳定性，通过滑动限位板，使得限位板侧壁与放置板侧壁分离，便于工作人员将放置板从通槽内取出。

15、进一步的，所述橡胶板上设置有贯穿橡胶板并间隙配合的螺栓，所述螺栓与活动板螺纹连接。

16、通过采用上述技术方案，螺栓起到了良好的限位作用，防止橡胶板从活动板上脱落分离。

17、综上所述，本实用新型具有以下有益效果：

18、1、本申请中，在种子培育完成需要进行移植时，工作人员需通过连接杆将放置碗从试管内提起，至放置碗的高度大于试管上端时，工作人员可轻易取下放置碗内的幼苗，改变了传统技术中直接将放置碗内的幼苗倾倒出来的情况，降低了幼苗损伤的概率。

19、2、本申请中，工作人员在需要清理放置板或设置在放置板上的试管时，可以直接将放置板由放置槽和通槽内滑出，提高了工人人员取下放置板以及试管并清理的便利性。

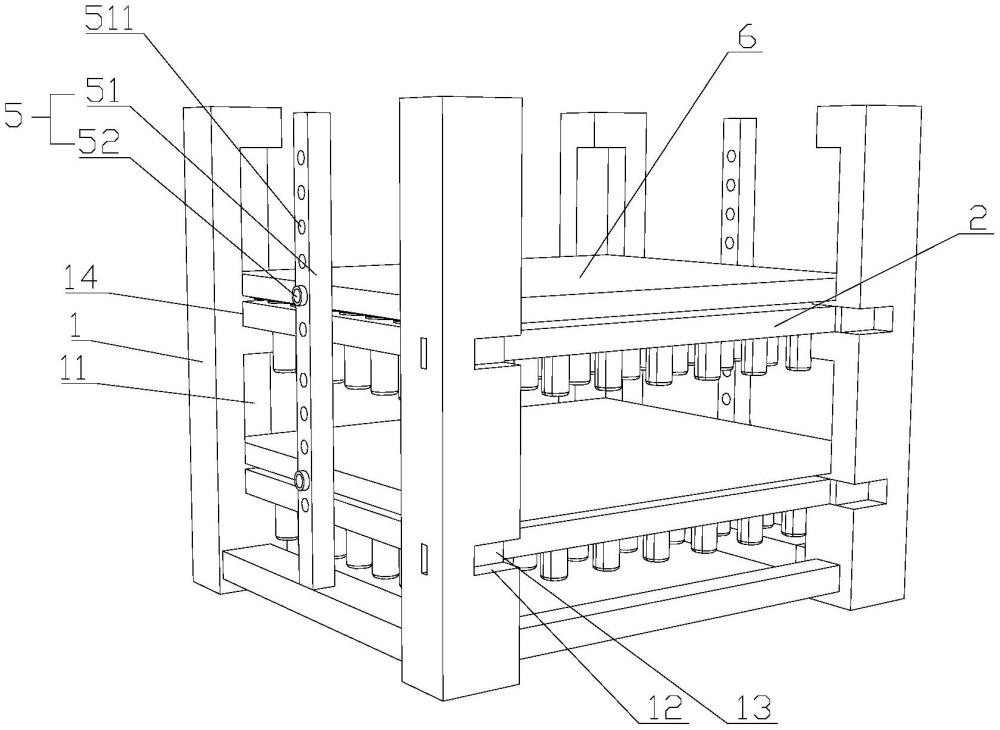

1.一种新型种子培养架，包括支撑架(1)，所述支撑架(1)上设置有放置板(2)，所述放置板(2)上设置有试管(3)，其特征是：所述放置板(2)上设置有用于将种子幼苗从试管(3)内提起的升降组件(4)，所述升降组件(4)包括设置于试管(3)内的连接杆(41)以及与连接杆(41)下端固定并用于放置种子的放置碗(42)，所述连接杆(41)上端位于靠近试管(3)上端的位置上。

2.根据权利要求1所述的一种新型种子培养架，其特征是：所述放置板(2)上设置有活动板(6)，所述活动板(6)底面设置有凹槽(61)以及与活动板(6)底面连接的橡胶板(7)，所述连接杆(41)上端贯穿橡胶板(7)并与橡胶板(7)配合，所述连接杆(41)上端固定有限位块(411)，所述限位块(411)的截面圆直径大于连接杆(41)的直径，且所述限位块(411)位于凹槽(61)内。

3.根据权利要求2所述的一种新型种子培养架，其特征是：所述放置板(2)上表面固定有套设于试管(3)外侧的橡胶垫圈(21)，所述试管(3)外壁靠近试管(3)上端的位置与橡胶垫圈(21)上表面抵接。

4.根据权利要求3所述的一种新型种子培养架，其特征是：所述支撑架(1)上设置有两组关于放置板(2)对称设置的调节组件(5)，所述调节组件(5)包括固定于支撑架(1)上的调节柱(51)以及设置于调节柱(51)上的限位柱(52)，所述调节柱(51)上均匀设置有多个供限位柱(52)穿过的安装孔(511)，所述活动板(6)两侧均设置有供限位柱(52)插接配合的插接孔(62)；

5.根据权利要求4所述的一种新型种子培养架，其特征是：四个所述支撑柱相互靠近的棱边上均设置有供放置板(2)安装的放置槽(14)，位于同一侧的两个所述支撑柱上均设置有供放置板(2)滑出的通槽(12)，且所述通槽(12)与该侧的放置槽(14)连通。

6.根据权利要求5所述的一种新型种子培养架，其特征是：所述通槽(12)所在的支撑柱的侧壁上贯穿设置有限位板(13)，所述限位板(13)一侧的侧壁与放置板(2)靠近通槽(12)一侧的侧壁抵接。

7.根据权利要求2所述的一种新型种子培养架，其特征是：所述橡胶板(7)上设置有贯穿橡胶板(7)并间隙配合的螺栓(8)，所述螺栓(8)与活动板(6)螺纹连接。
