一种鱼竿支撑架的制作方法

本技术属于鱼竿生产，具体的说是一种鱼竿支撑架。

背景技术：

1、鱼竿是一种捕鱼工具，外形为细长多节竿状物，是人类用于捕鱼维生的工具，现通常用于户外运动中的钓鱼休闲，在钓鱼时为了方便会使用鱼竿支撑架对鱼竿进行支撑。

2、目前现有技术中的鱼竿支撑架一般具有架体，支撑体，支撑腿等结构，架体上固接有支撑体，架体下方安装有可转动的支撑腿，在使用时撑开架体下方的支撑腿以保持平衡，将鱼竿放置在架体上的支撑体上。

3、目前现有技术中的鱼竿支撑架在使用时，鱼竿放置在架体上的支撑体上，支撑体的安装角度固定，因此支撑的角度无法进行调整，不方便鱼竿在垂钓时调整垂钓的角度，且支撑架的支撑高度固定，无法依据地形地势更改支撑架的高度。

4、因此，针对上述问题提出一种鱼竿支撑架。

技术实现思路

1、为了弥补现有技术的不足，解决了支撑架角度无法调整以及支撑架高度无法调整的问题，提出的一种鱼竿支撑架。

2、本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种鱼竿支撑架，包括架体，所述架体下方螺纹连接有支撑台，所述支撑台下方安装有第一支架和第二支架，所述架体上通过转轴转动连接有转动板，所述转动板上固接有两个支撑体，所述支撑体上通过合页连接有上盖，所述支撑体和上盖上均固接有第四固定块，所述第四固定块之间通过螺纹连接有插销，所述架体上固接有第一固定块，所述第一固定块上固接有螺纹杆，所述螺纹杆上螺纹连接有螺纹块，所述螺纹块和转动板上各固接有两个第二固定块，两个所述第二固定块间转动连接有转动杆，所述第一固定块上转动连接有第一锥齿轮，所述第一锥齿轮固接在螺纹杆上，所述架体上固接有第三固定块，所述第三固定块内转动连接固定杆，所述固定杆固接有第二锥齿轮，所述第二锥齿轮与第一锥齿轮啮合，所述固定杆上固接有摇把。

3、优选的，所述支撑台上开设有支架槽，所述支撑台上的支架槽内转动连接有第一支架，所述第一支架上固接有定位块，所述第一支架内滑动插设有第二支架，所述定位块上螺纹连接有螺栓，所述螺栓与第二支架抵接，所述支撑台上固接有限位块。

4、优选的，所述定位块上开设有定位螺纹孔，所述第一支架上开设有定位孔，所述螺栓螺纹连接在定位块上的螺纹孔内，所述螺栓穿过第一支架上的定位孔与第二支架抵接。

5、优选的，所述支撑台上固接有螺纹柱，所述架体底部开设有螺纹孔，所述架体通过螺纹孔螺纹连接在支撑台上的螺纹柱上。

6、优选的，所述第一支架内部开设有滑动插槽，所述第二支架滑动插设在第一支架内部的滑动插槽内。

7、优选的，两个所述支撑体均安装有硅胶垫，所述第二支架底部安装有防滑垫。

8、本实用新型的有益效果：

9、本实用新型提供一种鱼竿支撑架，通过设置摇把，转动摇把通过固定杆带动第二锥齿轮转动，使得第二锥齿轮带动第一锥齿轮转动，带动螺纹杆转动，使得螺纹块在螺纹杆上运动，带动转动杆转动，将转动板撑起，实现了通过调整转动板的转动幅度来调整鱼竿支撑架的支撑角度的效果。

10、本实用新型提供一种鱼竿支撑架，通过设置第一支架内的滑动插槽，使得第二支架滑动插设在第一支架的滑动插槽内，第一支架上的定位块可以调整第二支架从第一支架内的滑出长度，实现了依据不同地势调节支撑架高度的效果。

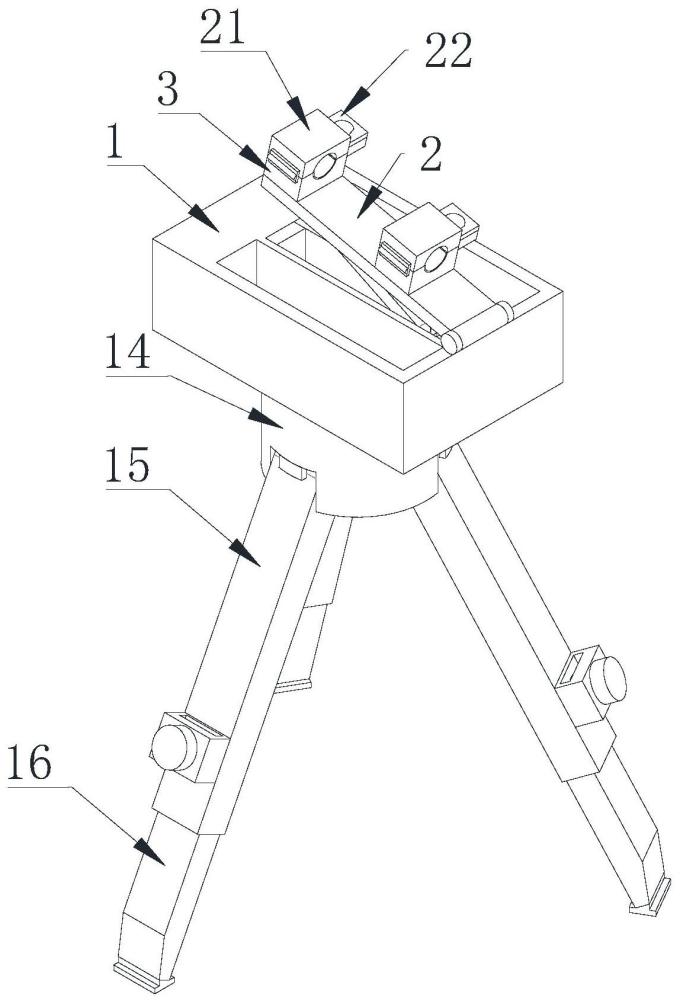

1.一种鱼竿支撑架，包括架体(1)，所述架体(1)下方螺纹连接有支撑台(14)，所述支撑台(14)下方安装有第一支架(15)和第二支架(16)，其特征在于：所述架体(1)上通过转轴转动连接有转动板(2)，所述转动板(2)上固接有两个支撑体(3)，所述支撑体(3)上通过合页连接有上盖(21)，所述支撑体(3)和上盖(21)上均固接有第四固定块(22)，所述第四固定块(22)之间通过螺纹螺纹连接有插销，所述架体(1)上固接有第一固定块(5)，所述第一固定块(5)上固接有螺纹杆(6)，所述螺纹杆(6)上螺纹连接有螺纹块(7)，所述螺纹块(7)和转动板(2)上各固接有两个第二固定块(8)，两个所述第二固定块(8)间转动连接有转动杆(9)，所述第一固定块(5)上转动连接有第一锥齿轮(10)，所述第一锥齿轮(10)固接在螺纹杆(6)上，所述架体(1)上固接有第三固定块(12)，所述第三固定块(12)内转动连接固定杆(20)，所述固定杆(20)固接有第二锥齿轮(11)，所述第二锥齿轮(11)与第一锥齿轮(10)啮合，所述固定杆(20)上固接有摇把(13)。

2.根据权利要求1所述的一种鱼竿支撑架，其特征在于：所述支撑台(14)上开设有支架槽，所述支撑台(14)上的支架槽内转动连接有第一支架(15)，所述第一支架(15)上固接有定位块(17)，所述第一支架(15)内滑动插设有第二支架(16)，所述定位块(17)上螺纹连接有螺栓(18)，所述螺栓(18)与第二支架(16)抵接，所述支撑台(14)上固接有限位块(19)。

3.根据权利要求2所述的一种鱼竿支撑架，其特征在于：所述定位块(17)上开设有定位螺纹孔，所述第一支架(15)上开设有定位孔，所述螺栓(18)螺纹连接在定位块(17)上的螺纹孔内，所述螺栓(18)穿过第一支架(15)上的定位孔与第二支架(16)抵接。

4.根据权利要求3所述的一种鱼竿支撑架，其特征在于：所述支撑台(14)上固接有螺纹柱，所述架体(1)底部开设有螺纹孔，所述架体(1)通过螺纹孔螺纹连接在支撑台(14)上的螺纹柱上。

5.根据权利要求4所述的一种鱼竿支撑架，其特征在于：所述第一支架(15)内部开设有滑动插槽，所述第二支架(16)滑动插设在第一支架(15)内部的滑动插槽内。

6.根据权利要求5所述的一种鱼竿支撑架，其特征在于：两个所述支撑体(3)均安装有硅胶垫(4)，所述第二支架(16)底部安装有防滑垫。
