一种用于核桃采收的摇摆机构的制作方法

2025-05-18 16:20:02 243次浏览
一种用于核桃采收的摇摆机构的制作方法

本技术涉及核桃采收,具体为一种用于核桃采收的摇摆机构。


背景技术:

1、核桃,又称胡桃,羌桃,是一种营养价值很高的干果,核桃的最佳采收期是当其由青皮变为黄绿色或浅黄色,茸毛变少,部分果实顶部出现裂缝,皮易剥离,少量成熟种子已自然脱落,中果皮已完全骨质化时。

2、但是现有核桃的采收方式较为单一,主要通过人工采摘或者用竹竿或有弹性的软长竿从内向外顺枝打落的方式进行采摘,采摘过程中容易打落枝叶或损伤枝芽,影响树体的发育和产量,同时采摘效率较低。

3、因此,需要对用于核桃采收的摇摆机构进行设计改造。


技术实现思路

1、为解决上述背景技术中提出的问题,本实用新型的目的在于提供一种用于核桃采收的摇摆机构,具备提高采摘效率的优点,解决了现有核桃的采收方式较为单一,主要通过人工采摘或者用竹竿或有弹性的软长竿从内向外顺枝打落的方式进行采摘,采摘过程中容易打落枝叶或损伤枝芽,影响树体的发育和产量,同时采摘效率较低的问题。

2、为实现上述目的,本实用新型提供如下技术方案:一种用于核桃采收的摇摆机构,包括底座;

3、所述底座的顶部设置有摇摆结构;

4、所述底座的顶部设置有用于驱动摇摆结构的传动结构;

5、所述摇摆结构包括通过轴承座活动连接在底座顶部的摇臂,所述底座的顶部通过轴承座活动连接有与摇臂相对设置的偏心轮,所述偏心轮的内侧通过销轴活动连接有连杆,所述连杆远离偏心轮的一侧通过销轴与摇臂的表面活动连接,所述传动结构能够带动偏心轮旋转。

6、作为本实用新型优选的,所述传动结构包括固定连接在底座顶部的变速箱,所述底座的顶部固定连接有位于变速箱一侧的变向齿轮箱,所述变向齿轮箱的输入端和变速箱的输出端均固定连接有带轮,所述带轮的表面套设有皮带,所述变向齿轮箱的输出端通过万向联轴器与偏心轮传动连接。

7、作为本实用新型优选的,所述变速箱为三挡变速。

8、作为本实用新型优选的,所述摇臂的表面缠绕有钢丝,所述钢丝远离摇臂的一端能够缠绕在核桃树的表面。

9、与现有技术相比,本实用新型的有益效果如下:

10、1、本实用新型通过传动结构携带摇摆结构摆动,摇摆结构对核桃树进行牵引,受到摇摆的核桃树通过摆动的方式使表面核桃快速脱离掉落,本实用新型能够改进现有核桃的采收方式,替代通过人工采摘或者用竹竿或有弹性的软长竿从内向外顺枝打落的方式进行采摘,防止采摘过程中打落枝叶或损伤枝芽,保证树体的发育和产量,提高采摘效率。

11、2、本实用新型通过设置变速箱、变向齿轮箱和带轮,能够改变动力传递方向,而且可以提高动力传递扭矩,保证摇摆机构的运行稳定性。

12、3、本实用新型通过设置三挡变速的变速箱,能够增加动量释放方式,满足不同尺寸核桃树的摇摆需求。

13、4、本实用新型通过设置钢丝,能够将摇臂与核桃树进行有效连接,满足不同尺寸核桃树的定位需求,同时便于用户进行拆装。



技术特征:

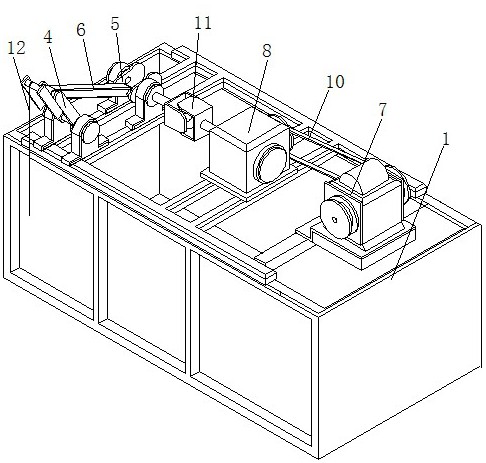

1.一种用于核桃采收的摇摆机构,包括底座(1);

2.根据权利要求1所述的一种用于核桃采收的摇摆机构,其特征在于:所述传动结构(3)包括固定连接在底座(1)顶部的变速箱(7),所述底座(1)的顶部固定连接有位于变速箱(7)一侧的变向齿轮箱(8),所述变向齿轮箱(8)的输入端和变速箱(7)的输出端均固定连接有带轮(9),所述带轮(9)的表面套设有皮带(10),所述变向齿轮箱(8)的输出端通过万向联轴器(11)与偏心轮(5)传动连接。

3.根据权利要求2所述的一种用于核桃采收的摇摆机构,其特征在于:所述变速箱(7)为三挡变速。

4.根据权利要求1所述的一种用于核桃采收的摇摆机构,其特征在于:所述摇臂(4)的表面缠绕有钢丝(12),所述钢丝(12)远离摇臂(4)的一端能够缠绕在核桃树的表面。


技术总结
本技术公开了一种用于核桃采收的摇摆机构,包括底座,所述底座的顶部设置有摇摆结构,所述底座的顶部设置有用于驱动摇摆结构的传动结构,所述摇摆结构包括通过轴承座活动连接在底座顶部的摇臂,所述底座的顶部通过轴承座活动连接有与摇臂相对设置的偏心轮,所述偏心轮的内侧通过销轴活动连接有连杆。本技术通过传动结构携带摇摆结构摆动,摇摆结构对核桃树进行牵引,受到摇摆的核桃树通过摆动的方式使表面核桃快速脱离掉落,本技术能够改进现有核桃的采收方式,替代通过人工采摘或者用竹竿或有弹性的软长竿从内向外顺枝打落的方式进行采摘,防止采摘过程中打落枝叶或损伤枝芽,保证树体的发育和产量,提高采摘效率。

技术研发人员:祁建荣,王军,李松文,徐长映,杨利红,王丽华,何丽团,茶玲丽,杨红超
受保护的技术使用者:大理荣漾核桃机械制造有限公司
技术研发日:20240104
技术公布日:2024/9/2
文档序号 : 【 39264361 】

技术研发人员:祁建荣,王军,李松文,徐长映,杨利红,王丽华,何丽团,茶玲丽,杨红超
技术所有人:大理荣漾核桃机械制造有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
声 明此信息收集于网络,如果你是此专利的发明人不想本网站收录此信息请联系我们,我们会在第一时间删除
祁建荣王军李松文徐长映杨利红王丽华何丽团茶玲丽杨红超大理荣漾核桃机械制造有限公司
