一种新型采藕机的制作方法

本技术涉及农业机械，特别涉及一种新型采藕机。

背景技术：

1、莲藕又名芙蕖、荷藕以及芰荷，是一种水生可食用蔬菜作物，莲藕具有很高的药用价值和营养价值，具有广阔的市场前景。随着水生蔬菜产业的发展，莲藕种植产地逐年扩大，莲藕用途广泛，有较高的营养价值和药用价值。但莲藕是一种易种难收的产品，采挖环境恶劣且难度大，莲藕种植面积增加后，每年烂在田里的莲藕也逐年增加，造成巨大的经济损失。

2、莲藕收获是莲藕种植产业发展中关键环节之一，目前莲藕按照收获方式可分人工采挖收获以及机械采挖收获两种方式，人工采挖效率低，劳动强度大；机械采挖根据其工作原理不同分为铲挖式和喷流式，铲挖式莲藕收获机械通过挖铲的装置将泥土翻开，消耗功率大，破损率高，应用较少；而喷流式通过高压水流将水中的泥土冲散，莲藕漂浮起来，破碎率低，应用较为广泛，比如华中农业大学研制的挖藕船，以机耕船为动力，结合液压系统、水泵、管路进行水力冲刷。但船式挖藕机结构复杂，整机重量较大，藕田间情况复杂，挖藕效果不够理想，相比船式挖藕机，浮筒挖藕机结构轻便，造价低廉在面积较小的藕田中更适合采收，且操作简单转运方便，相比船式挖藕机，浮筒挖藕机更容易得到推广。故此，我们提出一种新型采藕机。

技术实现思路

1、本实用新型的主要目的在于提出一种新型采藕机，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：一种新型采藕机，包括发动机，所述发动机下方设置有承载组件，所述承载组件顶端设置有油箱、水箱、电瓶与铰刀泵，所述承载组件底端设置有四个行走轮，所述发动机与铰刀泵之间设置有传动组件，所述承载组件顶端一侧固定连接有两个第一连接件，两个所述第一连接件顶端之间固定连接有拉杆，所述承载组件另一侧对称固定连接有两个连接杆与两个第二连接件，两个所述连接杆顶端之间固定连接有推杆，两个所述第二连接件底端之间设置有喷水组件。

3、作为上述技术方案的进一步描述，所述水箱与发动机之间通过水管相连接，所述发动机与油箱之间通过油泵相连接，用于将油箱内的燃油传送之发动机内。

4、作为上述技术方案的进一步描述，所述承载组件包括中浮筒与两个侧浮筒，所述中浮筒与两个侧浮筒顶端之间固定连接有固定框架，所述固定框架顶端固定连接有第一支撑架与第二支撑架。

5、作为上述技术方案的进一步描述，所述中浮筒与两个侧浮筒均为内部中空设计，且两个侧浮筒对称固定连接在中浮筒两侧，所述中浮筒顶端与两个侧浮筒顶端均处在同一水平面上，所述油箱与水箱均固定连接在固定框架顶端，所述电瓶固定连接在中浮筒顶端一侧，所述发动机与铰刀泵分别固定连接在第一支撑架与第二支撑架顶端。

6、作为上述技术方案的进一步描述，所述传动组件包括第一皮带轮与第二皮带轮，所述第一皮带轮与第二皮带轮之间通过设置有皮带传动连接。

7、作为上述技术方案的进一步描述，所述第一皮带轮与发动机的输出端固定连接，所述第二皮带轮与铰刀泵的输入端固定连接。

8、作为上述技术方案的进一步描述，所述喷水组件包括横向水管，所述横向水管一侧固定连通有进水管，所述横向水管另一侧均匀固定连接有若干个高压喷水管，所述横向水管上对称套设有两个管卡。

9、作为上述技术方案的进一步描述，所述横向水管与进水管、高压喷水管均相互连通，所述进水管与铰刀泵的出水口固定连通，两个所述管卡分别固定连接在两个第二连接件底端。

10、与现有技术相比，本实用新型具有如下有益效果：

11、通过设置发动机、承载组件、水箱、电瓶、铰刀泵、行走轮、传动组件、第一连接件、拉杆、连接杆、第二连接件、推杆与喷水组件相配合，与现有技术相比，体积小巧，易搬运，结构更加简单，成本低，操作更加方便，省时省力，工作角度广，能够提高采藕的工作效率。

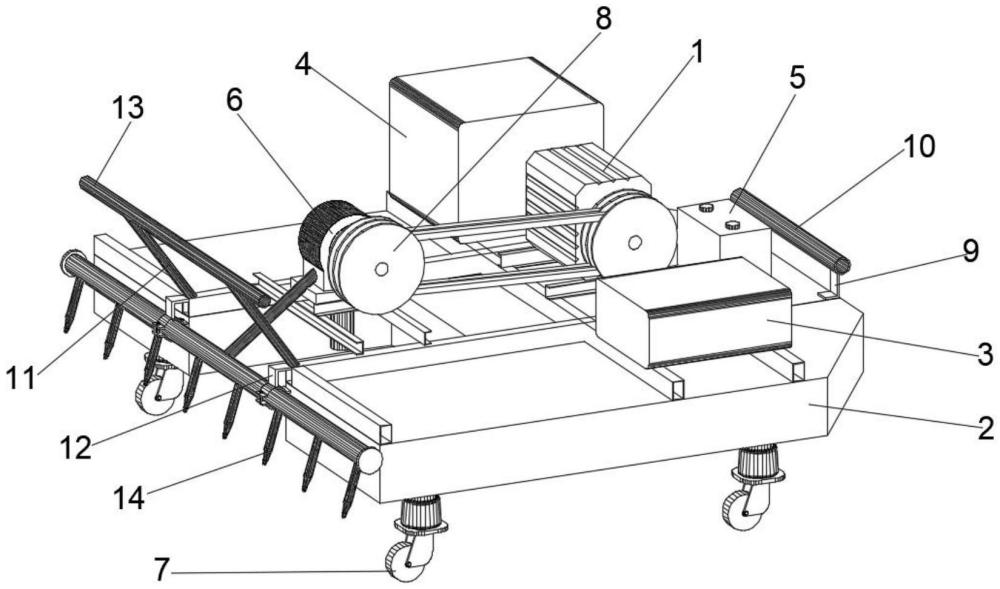

1.一种新型采藕机，包括发动机(1)，其特征在于，所述发动机(1)下方设置有承载组件(2)，所述承载组件(2)顶端设置有油箱(3)、水箱(4)、电瓶(5)与铰刀泵(6)，所述承载组件(2)底端设置有四个行走轮(7)，所述发动机(1)与铰刀泵(6)之间设置有传动组件(8)，所述承载组件(2)顶端一侧固定连接有两个第一连接件(9)，两个所述第一连接件(9)顶端之间固定连接有拉杆(10)，所述承载组件(2)另一侧对称固定连接有两个连接杆(11)与两个第二连接件(12)，两个所述连接杆(11)顶端之间固定连接有推杆(13)，两个所述第二连接件(12)底端之间设置有喷水组件(14)。

2.根据权利要求1所述的一种新型采藕机，其特征在于，所述水箱(4)与发动机(1)之间通过水管相连接，所述发动机(1)与油箱(3)之间通过油泵相连接，用于将油箱(3)内的燃油传送之发动机(1)内。

3.根据权利要求1所述的一种新型采藕机，其特征在于，所述承载组件(2)包括中浮筒(21)与两个侧浮筒(22)，所述中浮筒(21)与两个侧浮筒(22)顶端之间固定连接有固定框架(23)，所述固定框架(23)顶端固定连接有第一支撑架(24)与第二支撑架(25)。

4.根据权利要求3所述的一种新型采藕机，其特征在于，所述中浮筒(21)与两个侧浮筒(22)均为内部中空设计，且两个侧浮筒(22)对称固定连接在中浮筒(21)两侧，所述中浮筒(21)顶端与两个侧浮筒(22)顶端均处在同一水平面上，所述油箱(3)与水箱(4)均固定连接在固定框架(23)顶端，所述电瓶(5)固定连接在中浮筒(21)顶端一侧，所述发动机(1)与铰刀泵(6)分别固定连接在第一支撑架(24)与第二支撑架(25)顶端。

5.根据权利要求1所述的一种新型采藕机，其特征在于，所述传动组件(8)包括第一皮带轮(81)与第二皮带轮(82)，所述第一皮带轮(81)与第二皮带轮(82)之间通过设置有皮带(83)传动连接。

6.根据权利要求5所述的一种新型采藕机，其特征在于，所述第一皮带轮(81)与发动机(1)的输出端固定连接，所述第二皮带轮(82)与铰刀泵(6)的输入端固定连接。

7.根据权利要求1所述的一种新型采藕机，其特征在于，所述喷水组件(14)包括横向水管(141)，所述横向水管(141)一侧固定连通有进水管(142)，所述横向水管(141)另一侧均匀固定连接有若干个高压喷水管(143)，所述横向水管(141)上对称套设有两个管卡(144)。

8.根据权利要求7所述的一种新型采藕机，其特征在于，所述横向水管(141)与进水管(142)、高压喷水管(143)均相互连通，所述进水管(142)与铰刀泵(6)的出水口固定连通，两个所述管卡(144)分别固定连接在两个第二连接件(12)底端。
