一种农牧养殖饲料投喂装置的制作方法

本技术涉及农牧养殖，具体涉及一种农牧养殖饲料投喂装置。

背景技术：

1、饲喂指给动物喂吃饲料，在饲喂中要按饲养规范饲喂，不堆槽，不空槽，精、粗料合理搭配，饲喂要定时、定量，少喂勤添，不喂发霉变质和冰冻的饲料。针对现有技术存在以下问题：

2、在农牧养殖的过程中为了将动物养殖的营养搭配合理，一般会给动物放置一些蔬菜或者水果在饲料当中对动物进行投喂，然而放置蔬菜或水果时，需要将蔬菜或水果人工切碎辅助动物进食，但需要人工切大量的蔬菜水果，比较耗费时间且耗费人力，且一般的饲料投喂装置只能将饲料倒出投喂装置，并不能均匀的平铺所需要投喂的饲料，饲料如果在一个位置堆积，多个动物进食的时候比较不便。

技术实现思路

1、本实用新型提供一种农牧养殖饲料投喂装置，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型所采用的技术方案是：

3、一种农牧养殖饲料投喂装置，包括投喂座，所述投喂座的后端固定连接有立板，所述立板的前端上方固定连接有饲料搅拌仓，所述立板的前端远离饲料搅拌仓的下方固定连接有过滤仓。

4、本实用新型技术方案的进一步改进在于：所述饲料搅拌仓包括有搅拌仓外壳，所述搅拌仓外壳的左侧固定连接有齿轮电机放置块，所述齿轮电机放置块的顶部固定连接有齿轮电机，所述齿轮电机的输出端延伸至搅拌仓外壳的内壁且固定连接有齿轮，所述齿轮外壁的前后两方均活动连接有搅拌杆齿轮，两个所述搅拌杆齿轮的左端均活动连接在搅拌仓外壳内壁的左侧，两个所述搅拌杆齿轮的右端均固定连接有搅拌杆，两个所述搅拌杆的右端均活动连接在搅拌仓外壳的内壁右侧，所述过滤仓包括有过滤仓主体，所述过滤仓主体的内壁上方固定连接有滤网外框，所述滤网外框的内壁固定连接有滤网，所述过滤仓主体的内壁底部固定连接有过滤仓出料口，所述过滤仓出料口的底部延伸至过滤仓主体的外壁，所述过滤仓主体内壁的左右两侧分别固定连接有滤网抖动块，所述滤网抖动块的内壁固定连接有双轴电机，所述双轴电机的前后两端输出端均固定连接有转动轴，两个所述转动轴远离双轴电机的一端均固定连接有转动杆，两个所述转动杆的外壁均活动连接有转轴，两个所述转轴的内壁均开设有转槽，两个所述转动杆的外壁均活动连接在转槽的内壁，两个所述转轴的顶部固定连接有推拉杆，两个所述推拉杆的顶部均延伸至滤网抖动块的外壁，两个所述推拉杆的顶部均套有弹簧，两个所述推拉杆的顶部均固定连接在滤网外框的底部。

5、本实用新型技术方案的进一步改进在于：所述投喂座包括有投喂底座，所述投喂底座的前端固定连接有放料槽，所述投喂底座的顶部固定连接有饲料限位座，所述饲料限位座顶部的左右两方均固定连接有丝杆放置块，所述饲料限位座的左侧固定连接有电机放置块，所述电机放置块的顶部固定连接有电机，所述电机的输出端延伸至丝杆放置块的对立面且固定连接有丝杆，所述丝杆的右端活动连接在另一侧丝杆放置块的对立面，所述丝杆的外壁螺纹连接有传动块，所述传动块的前端固定连接有出料块，所述出料块的底部固定连接有出料块出料口，所述出料块的顶部固定连接有出料块进料口，所述出料块进料口的顶部固定连接有进料管，所述进料管的顶部固定连接在过滤仓出料口的底部。

6、由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

7、1、本实用新型提供一种农牧养殖饲料投喂装置，采用该方案中的搅拌仓外壳、齿轮电机、搅拌杆、滤网、过滤仓主体、过滤仓出料口的配合，当需要对动物喂食蔬菜水果的时候，蔬菜水果进入搅拌仓外壳的内部，启动齿轮电机传动搅拌杆转动对蔬菜水果进行碾碎，碾碎完的蔬菜水果通过搅拌仓外壳的底部落入滤网顶部，由滤网进行过滤，破碎完全的蔬菜水果通过滤网落入过滤仓主体的内部由过滤仓出料口输出，解决了需要人工切大量的蔬菜水果，比较耗费时间且耗费人力的问题。

8、2、本实用新型提供一种农牧养殖饲料投喂装置，采用该方案中出料块、进料管、过滤仓出料口、出料块出料口、放料槽、电机的配合，当进行平铺的时候，出料块通过进料管抽取过滤仓出料口流出的破碎完的蔬菜水果入出料块的内部，通过出料块出料口输出在放料槽的内部，启动电机传动出料块移动，使出料块通过底部的出料块出料口出料的时，使出的料平铺在放料槽的内部，防止出现堆积在一处的情况，解决了不能均匀的平铺所需要投喂的饲料，饲料如果在一个位置堆积，多个动物进食的时候比较不便的问题。

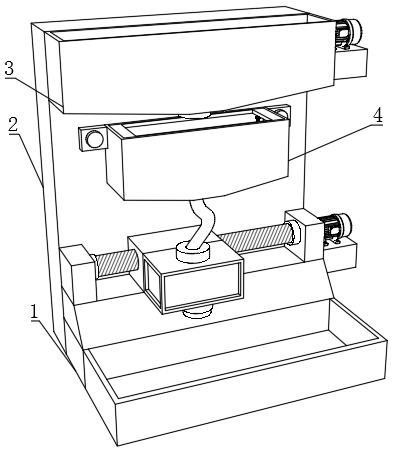

1.一种农牧养殖饲料投喂装置，包括投喂座(1)，其特征在于：所述投喂座(1)的后端固定连接有立板(2)，所述立板(2)的前端上方固定连接有饲料搅拌仓(3)，所述立板(2)的前端远离饲料搅拌仓(3)的下方固定连接有过滤仓(4)；

2.根据权利要求1所述的一种农牧养殖饲料投喂装置，其特征在于：两个所述搅拌杆齿轮(35)的右端均固定连接有搅拌杆(36)，两个所述搅拌杆(36)的右端均活动连接在搅拌仓外壳(31)的内壁右侧。

3.根据权利要求1所述的一种农牧养殖饲料投喂装置，其特征在于：所述过滤仓(4)包括有过滤仓主体(41)，所述过滤仓主体(41)的内壁上方固定连接有滤网外框(44)，所述滤网外框(44)的内壁固定连接有滤网(45)，所述过滤仓主体(41)的内壁底部固定连接有过滤仓出料口(43)，所述过滤仓出料口(43)的底部延伸至过滤仓主体(41)的外壁，所述过滤仓主体(41)内壁的左右两侧分别固定连接有滤网抖动块(42)。

4.根据权利要求3所述的一种农牧养殖饲料投喂装置，其特征在于：所述滤网抖动块(42)的内壁固定连接有双轴电机(46)，所述双轴电机(46)的前后两端输出端均固定连接有转动轴(47)，两个所述转动轴(47)远离双轴电机(46)的一端均固定连接有转动杆(48)，两个所述转动杆(48)的外壁均活动连接有转轴(49)，两个所述转轴(49)的内壁均开设有转槽(410)，两个所述转动杆(48)的外壁均活动连接在转槽(410)的内壁。

5.根据权利要求4所述的一种农牧养殖饲料投喂装置，其特征在于：两个所述转轴(49)的顶部固定连接有推拉杆(411)，两个所述推拉杆(411)的顶部均延伸至滤网抖动块(42)的外壁，两个所述推拉杆(411)的顶部均套有弹簧(412)，两个所述推拉杆(411)的顶部均固定连接在滤网外框(44)的底部。

6.根据权利要求1所述的一种农牧养殖饲料投喂装置，其特征在于：所述投喂座(1)包括有投喂底座(11)，所述投喂底座(11)的前端固定连接有放料槽(13)，所述投喂底座(11)的顶部固定连接有饲料限位座(12)，所述饲料限位座(12)顶部的左右两方均固定连接有丝杆放置块(16)，所述饲料限位座(12)的左侧固定连接有电机放置块(14)。

7.根据权利要求6所述的一种农牧养殖饲料投喂装置，其特征在于：所述电机放置块(14)的顶部固定连接有电机(15)，所述电机(15)的输出端延伸至丝杆放置块(16)的对立面且固定连接有丝杆(17)，所述丝杆(17)的右端活动连接在另一侧丝杆放置块(16)的对立面，所述丝杆(17)的外壁螺纹连接有传动块(18)，所述传动块(18)的前端固定连接有出料块(19)，所述出料块(19)的底部固定连接有出料块出料口(110)，所述出料块(19)的顶部固定连接有出料块进料口(111)，所述出料块进料口(111)的顶部固定连接有进料管(112)，所述进料管(112)的顶部固定连接在过滤仓出料口(43)的底部。
