一种食用菌栽培袋固定装置

本发明涉及园艺，具体是一种食用菌栽培袋固定装置。

背景技术：

1、食用菌是可供人类食用的大型真菌，通称为蘑菇。具体地说，是指能形成大型的肉质或胶质的子实体或菌核组织的高等真菌的总称。食用菌产业是一项集经济效益、生态效益和社会效益于一体的短平快农村经济发展项目，食用菌又是一类有机、营养、保健的绿色食品。在食用菌栽培生产的过程中，代料栽培开始得到广泛的应用，代料栽培即使用栽培袋内装填食用菌的栽培基质后种入菌丝的方式进行栽培。相对传统的段木栽培具有减少生产周期、提高空间利用率、提高生物效率且易于采摘的优势。

2、栽培袋在培养食用菌时需要对其袋口进行固定和密封以使其能够挂在挂架上且调节其内部培养环境；现有的栽培袋固定方式是将筒体伸入栽培袋的袋口内部，再从外部将袋口侧部夹在筒体的外壁上；这种方式虽然固定牢固度较好，但是容易导致袋口褶皱并且形成间隙，进而密封性较差且不易安装。

技术实现思路

1、本发明的目的在于提供一种食用菌栽培袋固定装置，以解决背景技术所提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

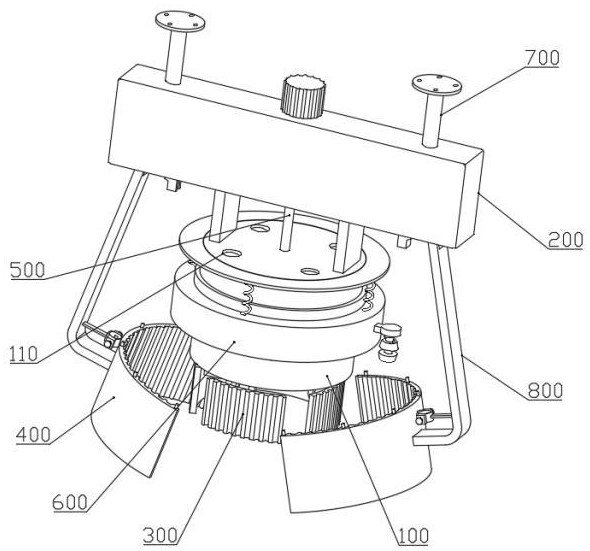

3、一种食用菌栽培袋固定装置，包括固定筒体、上壳体、内弧形夹紧板和外半圆形夹紧板，所述固定筒体下端部开口设置且固定筒体的顶壁上具有多个通气孔，内弧形夹紧板为多个且周向分布在固定筒体的下端口处，上壳体设在固定筒体上侧且上壳体与固定筒体顶部之间通过支杆相连接，上壳体顶部设置有与外部挂架相连接的挂杆件，所述外半圆形夹紧板为两个且两个外半圆形夹紧板能够合扣成一个圆形卡环，每个外半圆形夹紧板的侧部均设置有悬吊转动杆组件，悬吊转动杆组件远离外半圆形夹紧板的端部延伸至上壳体内部并与之内壁转动连接；还包括夹紧驱动机构和上套筒组件，所述夹紧驱动机构下端延伸至固定筒体内部并与多个内弧形夹紧板相连接，所述夹紧驱动机构顶部延伸至上壳体内部并与多个悬吊转动杆组件处于上壳体内的端部相连接，所述夹紧驱动机构能够同步驱动多个内弧形夹紧板和两个悬吊转动杆组件，在夹紧驱动机构的驱动下，多个内弧形夹紧板在固定筒体的下端口处作径向移动，两个悬吊转动杆组件绕其与上壳体的连接处转动，两个外半圆形夹紧板随着悬吊转动杆组件转动并能够在其内部与内弧形夹紧板外壁接触时处于合扣状态；所述上套筒组件滑动设在固定筒体的外侧，且上套筒组件能够密封套在两个外半圆形夹紧板合扣在一起时所形成的圆形卡环上侧。

4、在上述技术方案的基础上，本发明还提供以下可选技术方案：

5、在一种可选方案中：所述内弧形夹紧板的外壁上具有多个凸条部且外半圆形夹紧板的内壁上设置有多个压紧槽，在外半圆形夹紧板内壁与内弧形夹紧板外壁贴合时，凸条部能够将栽培袋袋口侧壁压入压紧槽内部，所述外半圆形夹紧板顶部还设置有多个挂柱且栽培袋袋口上的挂孔能够相对应挂套在挂柱上。

6、在一种可选方案中：所述夹紧驱动机构包括安装杆架、中心杆轴、螺旋座和夹紧电机，所述安装杆架固定在固定筒体的下端口处且安装杆架具有多个径向支杆，每个径向支杆上均设置有能够在其上移动的滑动连接部，多个滑动连接部分别与相对应的内弧形夹紧板固定连接；所述中心杆轴转动设在固定筒体上，中心杆轴底部与安装杆架中部固定连接且中心杆轴顶部延伸至上壳体内部，夹紧电机设在上壳体上且夹紧电机的输出端与中心杆轴顶部相连接，所述中心杆轴处于固定筒体内的部分设置有下螺旋段且螺旋座设在下螺旋段上，所述螺旋座外壁上多个顶部与之铰接的推拉杆件且推拉杆件另一端与相对应的滑动连接部顶部铰接；所述中心杆轴处于上壳体内的部分设置有中间传动件且中间传动件的两端分别与两个悬吊转动杆组件处于上壳体内的端部相连接。

7、在一种可选方案中：所述中心杆轴处于上壳体内的部分设有上螺旋段，所述中间传动件包括活动杆和传动螺套，所述传动螺套套在上螺旋段上并与之螺旋配合，所述活动杆为两个，两个活动杆与上壳体内部竖向滑动配合且活动杆一端与传动螺套外壁相连接，所述活动杆另一端与位于同一侧的悬吊转动杆组件顶部相连接，竖向移动的活动杆能够驱使悬吊转动杆组件顶部绕其与上壳体的连接处转动。

8、在一种可选方案中：所述活动杆远离传动螺套的端部设置有齿条部，所述悬吊转动杆组件包括压紧支臂、压紧转轴和齿轮部，所述压紧转轴转动设在上壳体的内部，压紧支臂顶部与压紧转轴固定连接且压紧支臂底部与外半圆形夹紧板外壁固定连接，所述齿轮部设在压紧转轴上且齿轮部与齿条部相啮合。

9、在一种可选方案中：所述上套筒组件包括密封套筒、上凸缘部和多个上拉弹簧，所述密封套筒滑动套在固定筒体外壁上且密封套筒能够密封套在两个外半圆形夹紧板合扣在一起形成的圆形卡环上，上凸缘部固定在固定筒体顶部边缘的位置且上凸缘部的外径与密封套筒的外径相等，多个上拉弹簧以周向分布的方式设在上凸缘部和密封套筒之间，两个悬吊转动杆组件上均设置有锁定单元且密封套筒外壁上设置有多个分别与锁定单元锁扣在一起的插接部。

10、在一种可选方案中：所述插接部包括固定座、插杆件、活动式锥台块和固定式锥台块，所述固定座固定在密封套筒侧壁上且插杆件顶部与固定座固定连接，所述活动式锥台块滑动设在活动式锥台块上且固定式锥台块固定在插杆件底端部，所述活动式锥台块与固定座之间通过拉离弹簧相连接，所述活动式锥台块和固定式锥台块形状相同且对称设置；所述锁定单元包括插筒体和两个弹性限制件，所述插筒体固定在压紧支臂上且活动式锥台块和固定式锥台块能够插入插筒体内部，插筒体的外壁上设置有两个相对称的侧台部，插筒体内壁上设置有两个分别向两个侧台部延伸的避让槽，侧台部的外壁上设置有与避让槽相连通的导向通孔，两个弹性限制件分别设在侧台部上，所述弹性限制件包括锁定阻挡块和外延伸杆，所述锁定阻挡块设在相对应的避让槽内部且锁定阻挡块朝上的端面为斜面，外延伸杆滑动设在导向通孔内部且外延伸杆一端与锁定阻挡块固定连接，外延伸杆另一端设置有盘体部且盘体部与侧台部外壁之间通过阻挡弹簧部相连接。

11、相较于现有技术，本发明的有益效果如下：

12、1、本发明中以多个内弧形夹紧板和外半圆形夹紧板分别伸入栽培袋的内侧和外侧，两者的贴合实现对栽培袋袋口的夹紧和固定，夹紧牢固，再以上套筒组件套在外半圆形夹紧板外部的方式密封两个外半圆形夹紧板与固定筒体之间的缝隙，进而栽培袋只能通过多个通气孔与外部空间相连通，通过通气孔与外部环境调节设备来调节栽培袋内的食用菌培养环境；

13、2、本发明中内弧形夹紧板和外半圆形夹紧板在初始状态下是相互远离的状态，两者之间的间隙较大，便于将栽培袋袋口置于内弧形夹紧板和外半圆形夹紧板之间，从而提高安装便捷性。

14、3、本发明结构简单，以内外夹持的方式夹紧栽培袋袋口，固定牢固，便于栽培袋安装，密封袋口处的间隙，保证调节食用菌培养环境的准确性，实用性较强。

1.一种食用菌栽培袋固定装置，包括固定筒体、上壳体、内弧形夹紧板和外半圆形夹紧板，所述固定筒体下端部开口设置且固定筒体的顶壁上具有多个通气孔，其特征在于，内弧形夹紧板为多个且周向分布在固定筒体的下端口处，上壳体设在固定筒体上侧且上壳体与固定筒体顶部之间通过支杆相连接，上壳体顶部设置有与外部挂架相连接的挂杆件；

2.根据权利要求1所述的食用菌栽培袋固定装置，其特征在于，所述内弧形夹紧板的外壁上具有多个凸条部且外半圆形夹紧板的内壁上设置有多个压紧槽；

3.根据权利要求1所述的食用菌栽培袋固定装置，其特征在于，所述夹紧驱动机构包括安装杆架、中心杆轴、螺旋座和夹紧电机；

4.根据权利要求3所述的食用菌栽培袋固定装置，其特征在于，所述中心杆轴处于上壳体内的部分设有上螺旋段；

5.根据权利要求4所述的食用菌栽培袋固定装置，其特征在于，所述活动杆远离传动螺套的端部设置有齿条部；

6.根据权利要求1-5任一项所述的食用菌栽培袋固定装置，其特征在于，所述上套筒组件包括密封套筒、上凸缘部和多个上拉弹簧；

7.根据权利要求6所述的食用菌栽培袋固定装置，其特征在于，所述插接部包括固定座、插杆件、活动式锥台块和固定式锥台块；
